Замена материнской платы Nintendo 3DS
Замените «мозги» вашей 3DS на новую материнскую плату.
Шаг 1

Используйте крестовую отвертку PH00, чтобы ослабить четыре винта вдоль верхней части задней крышки.
Все винты в этом устройстве — винты JIS. Официальные крестовые отвертки iFixit PH000–PH1 разработаны с учётом совместимости с винтами JIS, поэтому их безопасно использовать. Использование отвертки, отличной от официальной отвертки iFixit или отвертки JIS, может привести к срыву шлица винта.
Винты удерживаются фиксирующими шайбами и не выпадут из задней крышки.
Шаг 2

Держите устройство в одной руке и переверните его.
Возьмитесь другой рукой за верхний край задней крышки, чтобы крышка не вернулась на место.
Снова переверните 3DS так, чтобы задняя крышка была сверху.
Поднимите заднюю крышку вверх и отведите её от корпуса устройства, чтобы снять.
Шаг 3


Вставьте пластиковый инструмент для открывания в выемку в нижней части корпуса над аккумулятором.
Подденьте аккумулятор пластиковым инструментом для открывания.
Возьмитесь за верхний край аккумулятора и выньте его из нижней части корпуса.
Шаг 4

Используйте отвертку JIS #00, чтобы выкрутить девять чёрных винтов длиной 6.3 мм из нижней части корпуса.
Винты JIS (Japanese Industrial Standards) не совпадают с винтами Phillips. Чтобы избежать срыва шлица, убедитесь, что вы используете отвертку JIS #00, а не отвертку PHILLIPS #00. Вы можете использовать PHILLIPS #00 с большим нажимом, но учтите, что это деформирует головку винта и вы рискуете её сорвать.
Крестовая отвертка iFixit разработана так, чтобы уменьшать повреждения винтов с головкой JIS, поэтому её можно использовать — однако прикладывайте больше усилия. Убедитесь, что это официальная крестовая отвертка iFixit, поскольку нам не известны другие производители с таким же дизайном.
Используйте отвертку JIS #00, чтобы выкрутить серебристый винт длиной 2.4 мм над гнездом для картриджей.
Шаг 5


Отожмите нижний край нижней части корпуса от остальной части 3DS.
По-прежнему есть два ленточных кабеля, соединяющие материнскую плату с корпусом, поэтому не тяните нижнюю часть корпуса полностью.
Используйте пластиковый инструмент для открывания, чтобы поддеть ленточные кабели кнопок плеча и отсоединить их от разъёмов на материнской плате.
Снимите нижнюю часть корпуса с устройства.
Шаг 6

Удалите два винта Phillips длиной 7.7 мм, фиксирующие заднюю часть аналогового стик-пада (Circle Pad) к материнской плате.
Шаг 7


Используйте плоский конец лопатки, чтобы поддеть заднюю часть аналогового стик-пада и отвести её от материнской платы.
Снимите аналоговый стик-пад с материнской платы и положите его на спинку так, чтобы был доступен разъём ленточного кабеля.
Шаг 8


Используйте плоский конец лопатки или ноготь, чтобы откинуть фиксирующую защёлку на ZIF-разъёме ленточного кабеля аналогового стик-пада.
Убедитесь, что вы поддеваете откидывающуюся защёлку, не сам разъём.
Снимите аналоговый стик-пад с материнской платы.
Шаг 9

Чтобы уменьшить риск их потери во время ремонта, вы можете снять две тонкие прокладки под аналоговым стик-падом.
Используйте лопатку или отвертку, чтобы поддеть прокладки и вынуть их из устройства.
Шаг 10

Удалите два винта Phillips длиной 4.5 мм, фиксирующие плату SD к материнской плате.
Шаг 11

Используйте плоский конец лопатки, чтобы поддеть разъём ленточного кабеля платы SD и отсоединить его от разъёма на материнской плате.
Шаг 12


Вставьте плоский конец лопатки между платой SD и материнской платой.
Подденьте медленно, чтобы ослабить плату SD от экрана радиопомех (RF-экрана) под ней. Если поддевать слишком быстро, вы можете порвать экран или оторвать его паяные контакты.
Проводите лопаткой вдоль боковых сторон платы SD, чтобы освободить её от клея, удерживающего её на месте.
Когда плата полностью освобождена, поднимите плату SD прямо вверх и снимите её с материнской платы.
Шаг 13

Подденьте плоским концом лопатки угол платы Wi‑Fi и поднимите её от материнской платы.
К антенне Wi‑Fi по‑прежнему подключён кабель, поэтому плату Wi‑Fi пока нельзя полностью удалить.
Шаг 14


Отожмите плату Wi‑Fi с материнской платы и поверните её так, чтобы нижняя сторона была сверху.
Используйте плоский конец лопатки, чтобы поддеть разъём кабеля антенны Wi‑Fi и отсоединить его от гнезда на плате Wi‑Fi.
Удалите плату Wi‑Fi из устройства.
Шаг 15

Схватите ленточный кабель микрофона у самого микрофона пинцетом.
Вытащите микрофон прямо вверх из верхнего корпуса.
Шаг 16


Используйте плоский конец медиатора или ноготь, чтобы приподнять фиксирующую защелку на ZIF-разъёме ленточного кабеля динамика.
Убедитесь, что Вы поднимаете шарнирную фиксирующую защелку, а НЕ сам разъём. Повреждение разъёма или кабеля приведёт к тому, что 3DS будет мигать индикатором питания при нажатии кнопки питания и больше ничего не делать.
Отключите ленточный кабель динамика пинцетом.
Шаг 17

Используйте плоский конец медиатора или ноготь, чтобы приподнять фиксирующую защелку на ZIF-разъёме ленточного кабеля камеры.
Убедитесь, что Вы поднимаете шарнирную фиксирующую защелку, а не сам разъём.
При сборке обратите внимание, что золотые контакты направлены в сторону материнской платы (в отличие от золотых контактов кабеля камеры, направленных в противоположную сторону).
Шаг 18


Удалите семь винтов с крестообразным шлицем, крепящих материнскую плату к верхнему корпусу:
Четыре золотых винта 2,5 мм
Два чёрных винта 3,5 мм
Один серебристый винт 2,5 мм
При удалении этого винта ползунок регулировки громкости может выпасть.
Поднимите сторону материнской платы, расположенную вдоль нижнего края 3DS.
Шаг 19


Продолжайте поднимать узел материнской платы и поверните его, пока он не ляжет рядом с остальной частью устройства.
Используйте плоский конец медиатора или ноготь, чтобы приподнять фиксирующую защелку на ZIF-разъёме ленточного кабеля ЖК-дисплея.
Убедитесь, что Вы поднимаете шарнирную фиксирующую защелку, а не сам разъём. Повреждение разъёма или кабеля приведёт к тому, что у 3DS не будет рабочей верхней панели.
Шаг 20

Снимите узел материнской платы с остальной части устройства.
Шаг 21

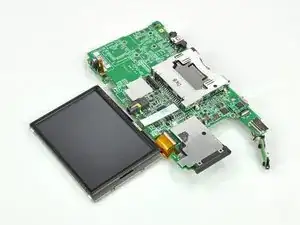

Разместите узел материнской платы так, чтобы нижний ЖК-экран находился рядом с материнской платой.

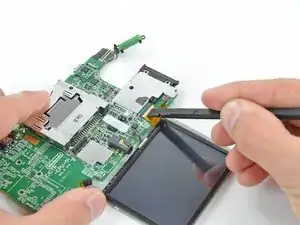

Используйте наконечник медиатора или пальцы, чтобы отогнуть белую ленту, закрывающую разъём ленточного кабеля сенсорного экрана.
Шаг 22

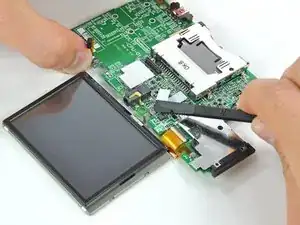

Используйте плоский конец медиатора или ноготь, чтобы приподнять фиксирующую защелку на ZIF-разъёме ленточного кабеля сенсорного экрана.
Убедитесь, что Вы поднимаете шарнирную фиксирующую защелку, а не сам разъём.
Шаг 23

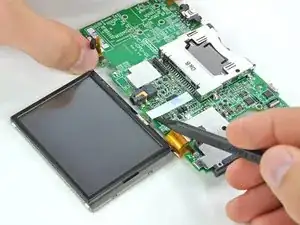

Используйте плоский конец медиатора или ноготь, чтобы приподнять фиксирующую защелку на ZIF-разъёме ленточного кабеля питания нижнего ЖК-экрана.
Убедитесь, что Вы поднимаете шарнирную фиксирующую защелку, а не сам разъём.
Вытяните ленточный кабель из разъёма пинцетом.
Схватите ленточный кабель как можно ближе к разъёму пинцетом, чтобы не порвать его.
Шаг 24

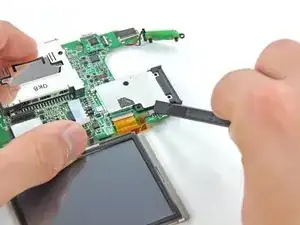

Используйте плоский конец медиатора или ноготь, чтобы приподнять фиксирующую защелку на ZIF-разъёме ленточного кабеля данных нижнего ЖК-экрана.
Убедитесь, что Вы поднимаете шарнирную фиксирующую защелку, а не сам разъём.
Шаг 25

Возьмите сборку нижнего дисплея и потяните её прямо от материнской платы.
Шаг 26

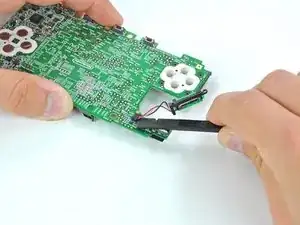

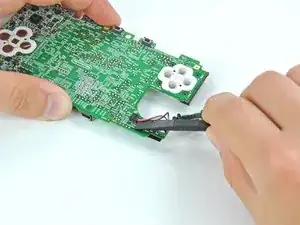

Используйте плоский конец медиатора или ноготь, чтобы приподнять фиксирующую защелку на ZIF-разъёме ленточного кабеля микрофона.
Убедитесь, что Вы поднимаете шарнирную фиксирующую защелку, а не сам разъём.
Шаг 27

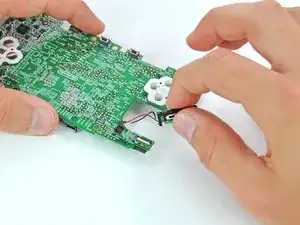

Поднимите микрофон и прикреплённый к нему ленточный кабель с материнской платы.
Шаг 28

Переверните материнскую плату.
Используйте плоский конец медиатора, чтобы поддеть разъём переключателя громкости и вывести его из гнезда на материнской плате.
Шаг 29

Снимите переключатель громкости с материнской платы.
Шаг 30

Остаётся материнская плата.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
