Замена держателя стилуса Nintendo 3DS

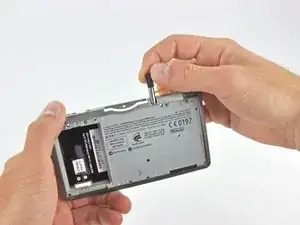

Используйте крестовую отвертку Phillips PH00, чтобы ослабить четыре винта вдоль верхней части задней крышки.

Все винты в этом устройстве — винты по стандарту JIS. Официальные крестовые отвертки iFixit PH000–PH1 разработаны с учётом совместимости с винтами JIS, поэтому их безопасно использовать. Использование отвертки, отличной от официальной отвертки iFixit или отвертки JIS, может привести к соскальзыванию и повреждению шлицов винтов.

Винты зажаты фиксирующими шайбами и не выпадут из задней крышки.

Держите устройство в одной руке и переверните его.

Схватите верхний край задней крышки другой рукой, чтобы крышка не защёлкнулась назад на место.

Снова переверните 3DS так, чтобы задняя крышка оказалась вверх.

Поднимите заднюю крышку вверх и отведите её от остальной части устройства, чтобы снять.

Вставьте пластиковый инструмент для вскрытия в выемку в нижнем корпусе над батареей.

Подденьте батарею пластиковым инструментом для вскрытия.

Возьмите верхний край батареи и выньте её из нижнего корпуса.

Используйте отвертку JIS #00, чтобы удалить девять чёрных винтов длиной 6,3 мм из нижнего корпуса.

Винты по стандарту JIS (Japanese Industrial Standards) — не то же самое, что винты Phillips. Чтобы не сорвать шлиц этих винтов, убедитесь, что вы используете отвертку JIS #00, а не отвертку PHILLIPS #00. Можно использовать PHILLIPS #00 при значительном надавливании, но это деформирует головку винта и вы рискуете сорвать шлиц.

Крестовая отвертка iFixit сконструирована так, чтобы уменьшать повреждения винтов с JIS‑шлицем, поэтому её можно применять, но всё равно прикладывайте больше усилия. Убедитесь, что это официальная крестовая отвертка iFixit, так как нам не известны другие производители, делающие то же самое.

Используйте отвертку JIS #00, чтобы удалить серебристый винт длиной 2,4 мм над гнездом картриджа.

Поднимите нижний край нижнего корпуса от остальной части 3DS.

К материнской плате всё ещё подключены два гибких кабеля, поэтому не тяните нижний корпус полностью.

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить ленточные кабели кнопок плеча от их разъёмов на материнской плате.

Снимите нижний корпус с устройства.

Извлеките стилус из нижнего корпуса.

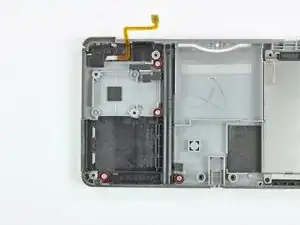

Удалите четыре крестовых винта 2,4 мм, которые крепят держатель стилуса к нижнему корпусу.

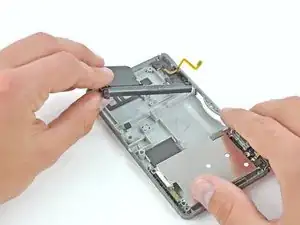

Используйте пластиковый инструмент для вскрытия, чтобы отжать держатель стилуса от нижнего корпуса.

Возьмите держатель стилуса и извлеките его из нижнего корпуса.
