Замена платы привода дисков Xbox One

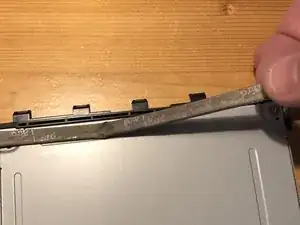

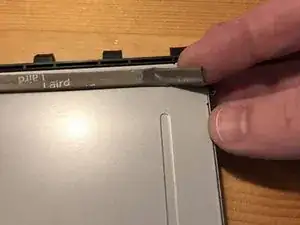

Сначала снимите наклейку/скотч с задней части привода, чтобы открыть доступ к двум другим винтам. Можно сделать это пальцами: потребуется небольшое усилие, но не слишком сильное.

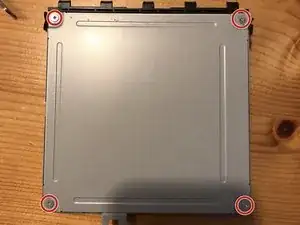

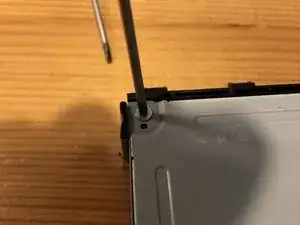

Снимите 4 винта PH1.

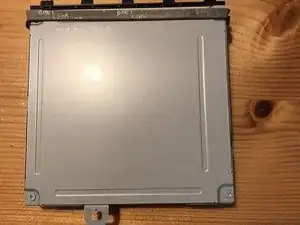

Поднимите заднюю крышку и снимите её. Это не должно требовать усилий — крышка должна легко сниматься. Я поднимал её с левой стороны.

НЕ снимайте ленточные кабели сразу — сначала откройте ZIF-разъёмы, затем извлекайте кабели. В противном случае вы можете повредить плату.

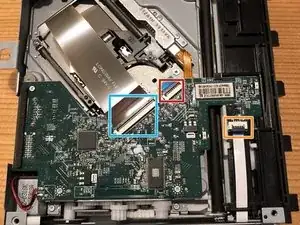

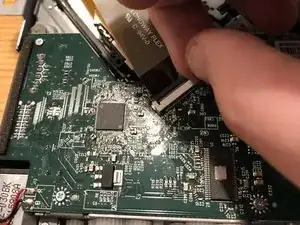

Откройте все 3 ZIF-разъёма ногтями или пластиковым инструментом для вскрытия, аккуратно.

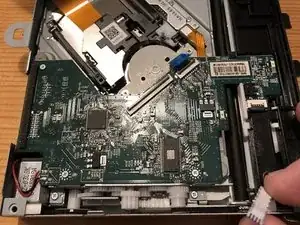

Затем извлеките 3 ленточных кабеля из их разъёмов.

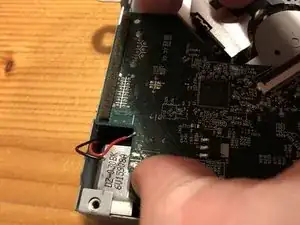

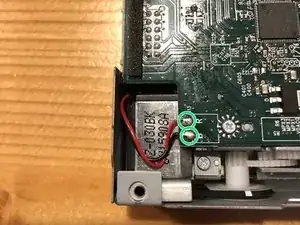

Вы увидите красный и чёрный провод, припаянные к плате.

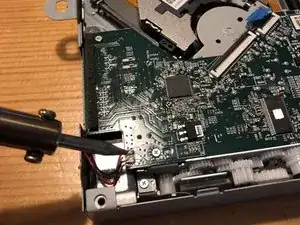

Приготовьте паяльник, чтобы выпаять два провода. Нагрейте и расплавьте припой, другой рукой держите пинцет. Когда припой расплавится, захватите провод пинцетом и удалите его.

Рекомендуется использовать оплётку для выпаивания, чтобы затем нанести свежий припой на контактные площадки. Рекомендуется, но не обязательно.

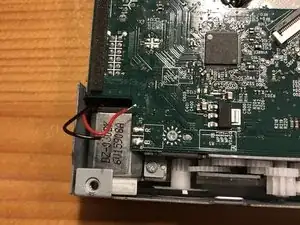

Теперь это должно выглядеть как на последней фотографии.

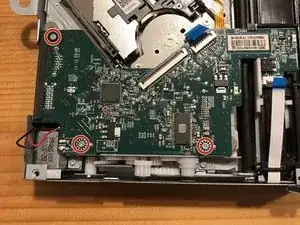

Снимите три маленьких винта PH1 с платы.

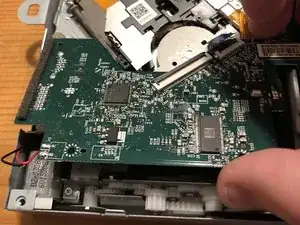

Держите плату и поднимите её вверх. Вы заметите, что плата начнёт отходить от привода.

Теперь держите её за середину и поднимите немного вверх, затем отведите к себе. Учтите, что потребуется небольшое усилие (особенно с правой стороны, там держит защёлка), но плата должна легко сниматься.

Готово! Плата извлечена!

При установке новой платы обращайте внимание на места, показанные на Фото 1 (красные круги). Если при сборке вы следуете Фото 1 и затянете винты, вы можете сломать плату! Делайте наоборот по сравнению с Фото 1!

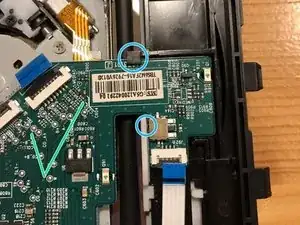

Фото 2 показывает правильную посадку платы, как видно по синим кругам.
