Замена радиатора и вентилятора Xbox One

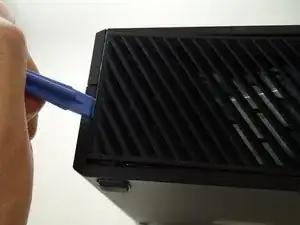

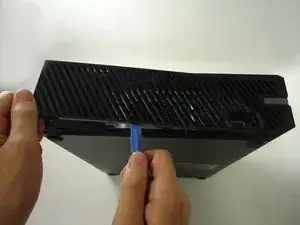

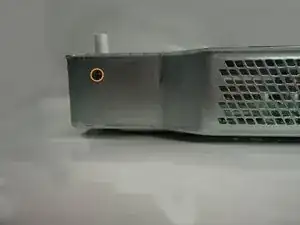

С помощью пластикового инструмента для открытия подденьте боковую вентиляционную решётку корпуса.

Начинайте с заднего края и продвигайтесь к передней части консоли.

Отодвиньте чёрный наклонный язычок за серебристой кнопкой в направлении к задней части консоли и отложите его в сторону.

Поверните Xbox и снимите гарантийную наклейку с задней панели. Снятие этой пломбы и вскрытие корпуса Xbox аннулирует вашу гарантию у Microsoft.

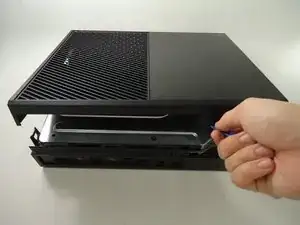

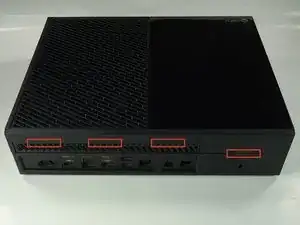

Используйте пластиковый инструмент для открытия на задней панели, чтобы поддеть верхнюю часть корпуса от нижней. Делайте движение «вверх и наружу», чтобы освободить защёлки. На задней панели несколько защёлок для освобождения и две на боках.

Этот шаг может занять больше времени, чем остальные — продолжайте поддевать пластиковым инструментом, и когда одна защёлка освободится, зафиксируйте что‑то под ней, чтобы она не закрылась снова.

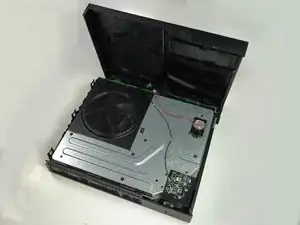

Осторожно приподнимите верхнюю часть корпуса, обратите внимание, что передняя панель соединена проводом с материнской платой. Следите, чтобы не повредить его.

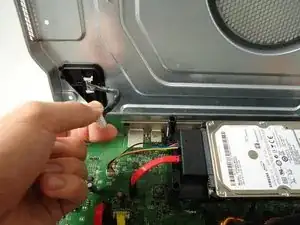

С помощью лопатки освободите ленточный кабель от передней панели.

Верхняя часть корпуса теперь свободна — отложите её в сторону.

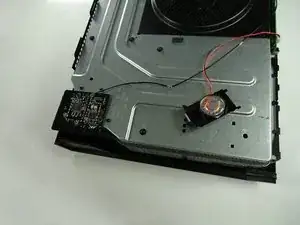

Снимите динамик, сжав защёлку на чёрном пластиковом креплении и подняв его вверх.

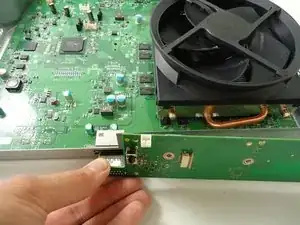

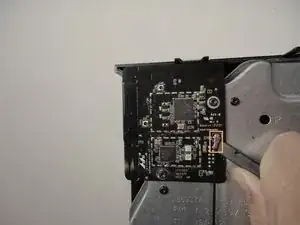

Аккуратно отключите разъём от зелёной платы передней панели.

Динамик теперь свободен — отложите его в сторону.

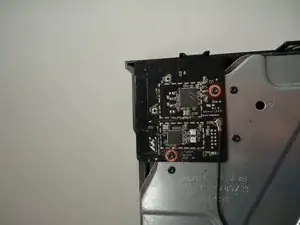

Отвинтите два винта T‑9 длиной 8,2 мм, фиксирующих плату Wi‑Fi к шасси.

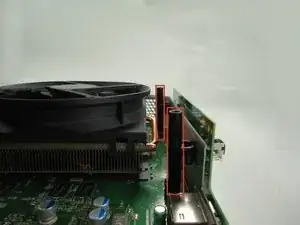

С помощью лопатки аккуратно приподнимите антенный разъём с платы Wi‑Fi.

Используя лопатки и выполняя движение, аналогичное предыдущему шагу, аккуратно приподнимите антенный разъём с зелёной платы на передней части.

Осторожно выведите клипсы, фиксирующие антенный провод к шасси, и освободите провод.

Осторожно потяните плату Wi‑Fi строго вверх, чтобы освободить её из шасси. Плата Wi‑Fi теперь свободна.

Снимите все восемь винтов T‑9 длиной 64,0 мм с метками C1–C8, фиксирующих верхнюю часть шасси к материнской плате.

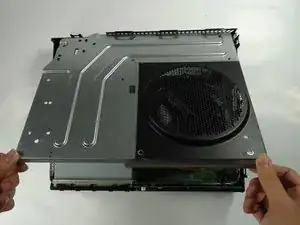

Поднимите верхнюю часть шасси, следя за тем, чтобы не повредить провод, соединяющий верхнюю часть шасси с материнской платой.

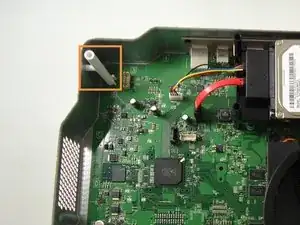

Отключите разъём с меткой 3 на материнской плате, аккуратно потянув вверх.

Верхняя часть шасси теперь свободна — отложите её в сторону.

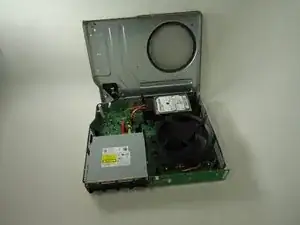

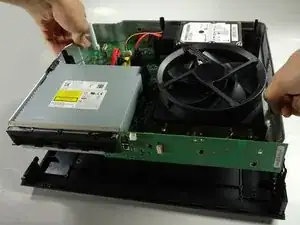

Поднимите нижнюю часть шасси (с материнской платой и всеми компонентами) из нижней части чёрного корпуса.

Отключите красный провод, соединяющий оптический привод с материнской платой, от его разъёма на материнской плате.

Отключите жёлтый провод, соединяющий оптический привод с материнской платой, от его разъёма на материнской плате.

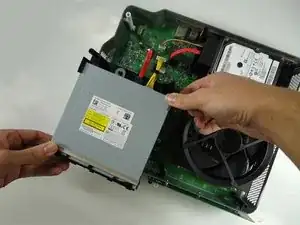

Оптический привод теперь свободен — поднимите его из шасси и отложите в сторону.

Отключите красный провод, соединяющий жёсткий диск с материнской платой, от его разъёма на материнской плате.

Отключите многоцветный провод, соединяющий жёсткий диск с материнской платой, от его разъёма на материнской плате.

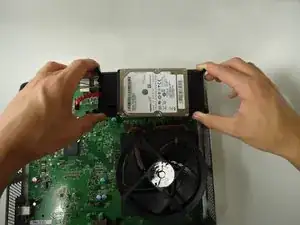

Жёсткий диск теперь свободен — извлеките его из шасси, потянув строго вверх. Отложите в сторону.

Переверните шасси вверх дном.

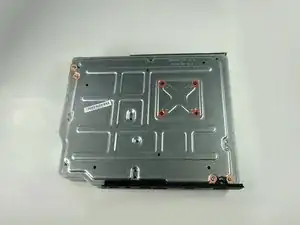

Снимите четыре чёрных винта T‑9 длиной 9,5 мм с метками A1, A2, A3 и A4.

Снимите четыре серых винта T‑9 длиной 11,0 мм с метками B1, B2, B3 и B4.

Снимите три винта T‑9 длиной 9,5 мм, удерживающие переднюю плату на металлическом шасси.

Снимите один винт T‑9 длиной 8,2 мм, удерживающий белую стойку на металлическом шасси.

Снимите два чёрных стоечных крепления, сжав защёлки, фиксирующие их на металлическом шасси, и поднимая вверх.

Снимите белую стойку.

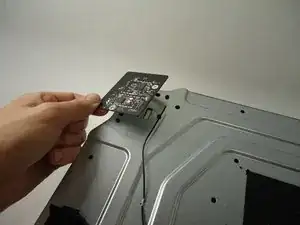

Отключите плату передней панели от шасси. Плата теперь свободна — отложите её в сторону.

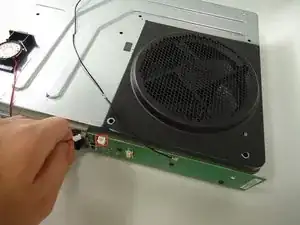

Отсоедините провод, который соединяет вентилятор с материнской платой, аккуратно потянув его вверх.

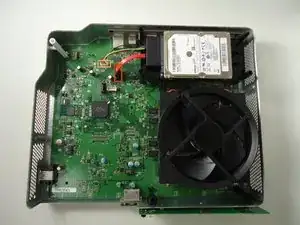

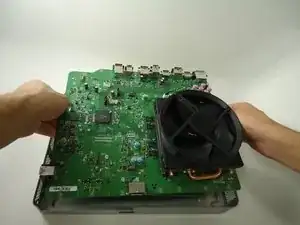

Осторожно переверните шасси обратно. Удерживая материнскую плату или вентилятор, поднимите узел вместе с вентилятором и радиатором. Отложите нижнюю часть шасси в сторону.

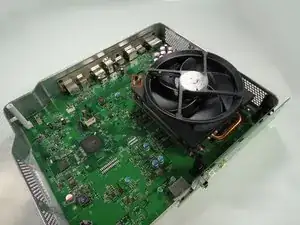

Осторожно переверните материнскую плату и вентилятор так, чтобы вентилятор был направлен вниз.

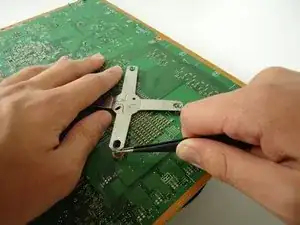

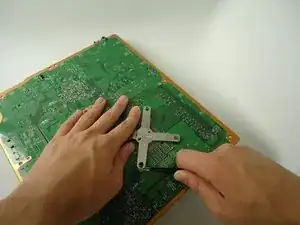

Надёжно подденьте пинцетом или небольшой плоской отверткой край X-образной пружины и поднимите, чтобы освободить пружину.

X-образная пружина может быть жёсткой и потребовать значительного усилия для освобождения. Поиск вокруг: некоторые лучи могут быть легче для подъёма, чем другие.

Снимите пружину с штифтов и отложите в сторону.

Поднимите материнскую плату с вентилятором и радиатором и отложите в сторону.

Удалите белую термопасту и нанесите новую, воспользовавшись этим руководством.

Не забудьте ориентировать радиатор и вентилятор так, чтобы они были заподлицо с правой стороной материнской платы.

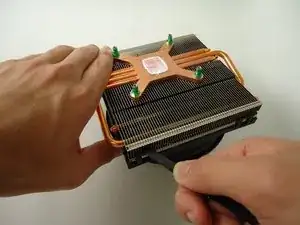

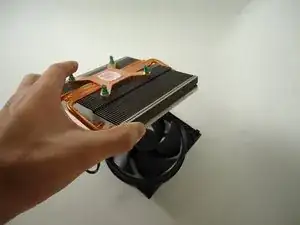

Используйте плоский конец лопатки, чтобы освободить зажимы, удерживающие вентилятор на радиаторе.

Начните с одной стороны и подденьте чёрные зажимы, попеременно переходя от зажима к зажиму, пока узел не освободится.

Снимите радиатор с вентилятора и отложите, чтобы освободить вентилятор для замены.

Обратите внимание на ориентацию вентилятора на радиаторе. Если вентилятор будет установлен повернутым на 180 градусов, он подойдёт, но это создаст проблемы при повторной сборке.
