Сборка жёсткого диска Xbox One S

Переверните Xbox One S так, чтобы дно корпуса оказалось сверху.

Начинайте работу с задней части корпуса, где находится гарантийная наклейка. Вставьте пластиковый инструмент для открытия в зазор между дном корпуса и перфорированной верхней частью. Затем найдите защёлки между ними, которые удерживают корпус на месте. Используйте инструмент для открытия, чтобы выдавить защёлки. Наилучший метод — отжать чёрную часть корпуса от дна.

Используйте инструмент для открытия, чтобы выдавить защёлки. Наилучший метод — отжать чёрную часть корпуса от дна.

При отжатии корпуса вы услышите щелчки. Снять дно может быть довольно сложно.

Возможно, защёлки сломаются при снятии дна с корпуса.

Рекомендуем начинать с задней части, где находится гарантийная наклейка. Подденьте вдоль заднего края, пока все защёлки не освободятся. Затем переходите к боковым сторонам. Когда три стороны будут свободны, начните с передней части, противоположной кнопке синхронизации. Действуйте осторожно и не торопитесь — всё должно разделиться без повреждений.

Когда все защёлки будут открыты, снимите нижнюю часть корпуса.

Используйте отвёртку Torx T10, чтобы выкрутить шесть зелёных винтов длиной 50 мм из металлического корпуса, маркированных F1–F6.

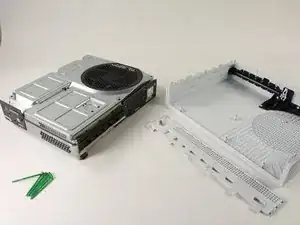

Осторожно отделите внутренний корпус от белого внешнего корпуса, используя подходящий метод.

Подденьте белые пластиковые боковые панели сзади наружу, чтобы отделить их от пластиковой панели с интерфейсными разъёмами.

Переверните внутренний корпус так, чтобы вентилятор оказался сверху.

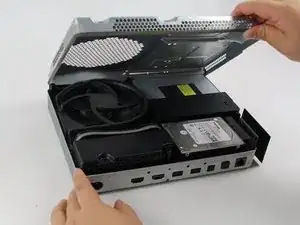

Чтобы получить доступ к компонентам внутри, можно поддеть и снять верхнюю панель корпуса. Она должна легко сняться.

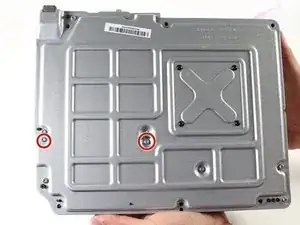

Для замены жёсткого диска переверните консоль и выкрутите два винта Torx T10 длиной 10 мм, C3 и C5, с задней стороны Xbox One S.

В некоторых моделях могут требоваться винты C4 и C5.

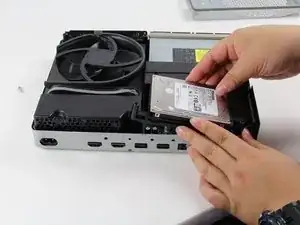

Это позволит пластиковой крышке, окружающей жёсткий диск, отсоединиться от остальной части консоли.

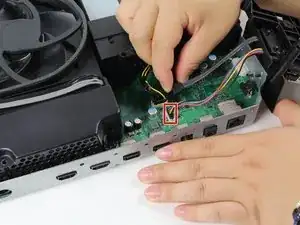

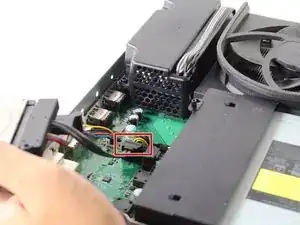

Осторожно отсоедините жёсткий диск от материнской платы (в местах двух пластиковых разъёмов).
