Замена материнской платы Xbox One S

Переверните Xbox One S так, чтобы нижняя часть корпуса была обращена вверх.

Начинайте работу с задней части корпуса, где находится гарантийная наклейка. Вставьте пластиковый монтажный инструмент в зазор между нижней частью корпуса и перфорированной верхней панелью. Затем найдите защёлки между ними, которые удерживают корпус на месте. Используйте монтажный инструмент, чтобы отщёлкнуть защёлки. Лучший метод — поддеть чёрную часть корпуса и отжать её от нижней панели.

Используйте монтажный инструмент, чтобы отщёлкнуть защёлки. Лучший метод — поддеть чёрную часть корпуса и отжать её от нижней панели.

При поддевании корпуса Вы услышите щелчки. Снять нижнюю часть может быть довольно трудно.

При снятии нижней части корпуса защёлки могут сломаться.

Рекомендуется начинать с задней стороны, где расположена гарантийная наклейка. Подденьте вдоль заднего края, пока все защёлки не освободятся. Затем обработайте каждую сторону. Когда три стороны будут освобождены, начните с конца передней панели, противоположного кнопке синхронизации. Будьте осторожны и не торопитесь — всё должно разъединиться без повреждений.

Когда все защёлки раскрыты, снимите нижнюю часть корпуса.

Используйте отвертку T10 Torx, чтобы вынуть шесть зелёных винтов длиной 50 мм из металлического корпуса, обозначенных F1–F6.

Аккуратно отделите внутренний корпус от белого внешнего корпуса, используя подходящий метод.

Подденьте белые пластиковые боковины сзади наружу, чтобы отделить их от пластикового экрана портов.

Чтобы заменить жёсткий диск, переверните консоль и снимите два винта T-10 Torx длиной 10 мм, C3 и C5, с задней стороны Xbox One S.

В некоторых моделях могут потребоваться винты C4 и C5.

Это позволит пластиковому кожуху вокруг жёсткого диска отсоединиться от остальной части консоли.

Аккуратно отсоедините жёсткий диск от материнской платы (в местах двух пластиковых разъёмов).

Чтобы снять оптический привод, удалите серебристый винт T-10 Torx длиной 10 мм, обозначенный "C4".

Слегка оттяните дисковод от материнской платы и отключите пластиковые разъёмы от материнской платы.

Чтобы заменить материнскую плату, необходимо удалить три серебристых винта T-10 Torx длиной 10 мм, обозначенных "C1", "C2" и "C6".

Удалите четыре чёрных винта T-8 Torx длиной 8 мм, обозначенных "A1", "A2", "A3" и "A4".

Найдите прямоугольный серебристый зажим в противоположном углу блока питания.

Снимите чёрный кронштейн рядом с вентилятором.

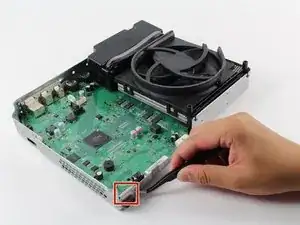

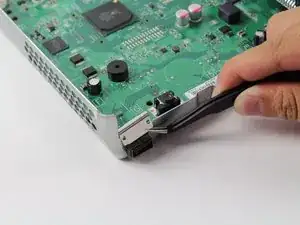

Возьмите зажим пинцетом. Потяните зажим вверх, отнимая его от серебристого корпуса. При необходимости покачивайте его взад-вперёд как зуб.

Допускается приложение некоторой силы, чтобы снять зажим с серебристого корпуса. Металл поддаётся изгибу и его можно вернуть в исходное положение.

Удалите четыре чёрных винта T-9 Torx длиной 8 мм, обозначенных "E1", "E2", "E3" и "E4".

Удалите три чёрных винта T-9 Torx длиной 8 мм, обозначенных "D1", "D2" и "D3", чтобы снять плату Mediatek.

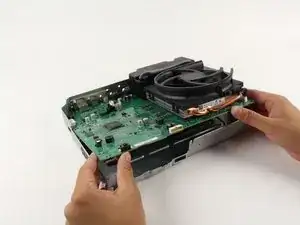

Теперь, когда зажим снят, аккуратно поднимите материнскую плату за кромки и извлеките её из металлического корпуса. Плата должна выйти без усилий.
