Замена блока питания Xbox One S

Переверните Xbox One S так, чтобы нижняя часть корпуса была направлена вверх.

Начните с задней части корпуса, где находится гарантийная наклейка. Вставьте пластиковый инструмент для открывания в зазор между нижней частью корпуса и перфорированной верхней боковой панелью. Затем найдите фиксаторы между ними, которые удерживают корпус. Используйте инструмент для открывания, чтобы выдавить фиксаторы. Лучший метод — отжать чёрный корпус от нижней части.

Используйте инструмент для открывания, чтобы выдавить фиксаторы. Лучший метод — отжать чёрный корпус от нижней части.

При отщёлкивании корпуса вы услышите щелчки. Снять нижнюю часть может быть довольно трудно.

При снятии нижней части корпуса фиксаторы могут сломаться.

Рекомендуем начинать с задней части, где находится гарантийная наклейка. Подденьте по заднему краю, пока все фиксаторы не освободятся. Затем переходите к боковым частям. Когда три стороны будут свободны, начните с конца передней стороны, противоположного кнопке синхронизации. Будьте осторожны и не спешите — всё должно разойтись без повреждений.

После того как все фиксаторы открыты, снимите нижнюю часть корпуса.

Отвёрткой Torx T10 снимите шесть зелёных винтов длиной 50 мм с металлического корпуса, обозначенных F1–F6.

Аккуратно отделите внутренний корпус от белого внешнего корпуса подходящим методом.

Подденьте белые пластиковые боковины сзади наружу, чтобы отделить их от пластикового экрана ввода/вывода.

Для замены жёсткого диска переверните консоль и снимите два винта Torx T10 длиной 10 мм, C3 и C5, с задней стороны Xbox One S.

На некоторых моделях могут потребоваться винты C4 и C5.

Это позволит пластиковому кожуху вокруг жёсткого диска отделиться от остальной части консоли.

Аккуратно отключите жёсткий диск от материнской платы (в местах двух пластиковых разъёмов).

Чтобы снять оптический привод, удалите серебристый винт Torx T10 длиной 10 мм, обозначенный «C4».

Слегка оттяните дисковод от материнской платы и отключите пластиковые разъёмы от материнской платы.

Для замены материнской платы необходимо снять три серебристых винта Torx T10 длиной 10 мм, обозначенных «C1», «C2» и «C6».

Снимите четыре чёрных винта Torx T8 длиной 8 мм, обозначенных «A1», «A2», «A3» и «A4».

Найдите прямоугольную серебристую скобу в противоположном углу блока питания.

Снимите чёрный кронштейн рядом с вентилятором.

Захватите скобу пинцетом. Потяните скобу вверх, от серебристого корпуса. При необходимости покачивайте её туда‑сюда, как зуб.

Допускается приложить небольшую силу, чтобы снять скобу с серебристого корпуса. Металл податлив и может быть согнут/зафиксирован обратно.

Снимите четыре чёрных винта Torx T9 длиной 8 мм, обозначенных «E1», «E2», «E3» и «E4».

Снимите три чёрных винта Torx T9 длиной 8 мм, обозначенных «D1», «D2» и «D3», чтобы извлечь плату Mediatek.

Теперь, когда скоба снята, аккуратно поднимите материнскую плату за края и извлеките её из металлического корпуса. Материнская плата должна легко выходить.

Аккуратно поднимите блок питания с материнской платы.

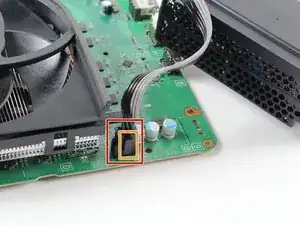

Найдите чёрный разъём, который соединяет блок питания с материнской платой.

Выступающая прямоугольная часть пластикового разъёма, показанная оранжевым маркером, является фиксирующей защёлкой.

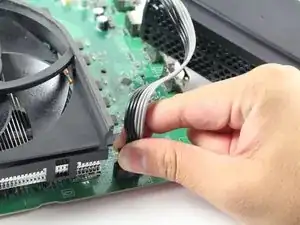

Захватите разъём, как показано, зажмите маленькую чёрную фиксирующую защёлку и сильно потяните вверх, чтобы отсоединить блок питания от материнской платы.
