Замена вентилятора Xbox One

Чтобы открыть Xbox, потребуется разрезать или оторвать эту ленту с индикатором вскрытия. Но не волнуйтесь — Microsoft не имеет права аннулировать вашу гарантию, если вы ничего не повредите. Удачи!

Используйте пластиковый инструмент для вскрытия, чтобы поддеть и снять пластиковую решётку, окружающую боковой USB-порт.

Решётка довольно гибкая и удерживается слабыми пластиковыми защёлками — начните поддевать с задней части и вытащите её.

Существует небольшой пластиковый язычок, усиливающий передний угол Xbox.

Сдвиньте язычок прямо назад и снимите его.

Вставьте плоский конец лопатки между верхней и нижней крышками там, где они сходятся в задней части отверстия боковой решётки.

Между двумя половинами корпуса находится прочная пластиковая защёлка (первая из многих), поэтому придётся приложить значительную силу.

Оставьте лопаточку на месте, пока полностью не откроете корпус. Защёлки очень упругие и могут захлопнуть корпус во время работы.

Соединение между верхней и нижней крышками закреплено несколькими защёлками вдоль задней части и оставшейся стороны Xbox.

Вставьте пластиковый инструмент для вскрытия между верхней и нижней крышками, чтобы разъединить защёлку над задней решёткой.

Продолжайте двигаться вдоль задней части Xbox, поддев защёлки.

Убедитесь, что лопатка остаётся в позиции блокировки — даже если корпус откроется настолько, что лопатка выпадет, оставшиеся защёлки упруги и могут полностью захлопнуть корпус. Держите лопаточку в зазоре, чтобы сохранить достигнутый прогресс.

Продолжайте отщёлкивать защёлки. Может помочь провести пластиковым инструментом по защёлкам.

К тому времени, как вы дойдёте до дальней кромки задней части корпуса, верхняя крышка должна быть готова к снятию. Если нет, проведите пластиковым инструментом вокруг угла и отщёлкните защёлки вдоль стороны без USB-порта.

Начиная с лопатки, оставленной в щели, приподнимите верхнюю крышку, чтобы освободить последние несколько защёлок.

Используйте пластиковый инструмент для вскрытия, чтобы отщёлкнуть оставшиеся защёлки.

Не пытайтесь пока снять верхнюю крышку, так как она всё ещё соединена кабелем кнопок передней панели.

Приподнимите верхнюю крышку слегка и сдвиньте её, чтобы получить доступ к плате передней панели.

Кабель кнопок передней панели подключён к уникальному разъёму с фиксатором — внимательно следуйте следующим шагам, чтобы безопасно отсоединить его.

Используйте пинцет, чтобы поднять синюю пластиковую петлю-фикcатор над белым разъёмом на плате.

С помощью кончика лопатки нажмите на защёлку разъёма в сторону кабеля, чтобы отщёлкнуть её.

Используйте пинцет, чтобы аккуратно вытянуть кабель прямо из разъёма на плате.

Снимите верхнюю крышку.

Следующие 4 шага — инструкции по сборке. Пропустите их, чтобы продолжить разборку.

Используйте плоский конец лопатки, чтобы освободить защёлки, фиксирующие переднюю панель в верхней крышке.

Снимите переднюю панель с остальной части верхней крышки.

Верните верхнюю часть верхней крышки на место.

Совместите защёлки и плотно прижмите, чтобы защёлки по периметру встали на место.

Поддержите переднюю панель у передней части Xbox.

Используйте пинцет, чтобы вставить кабель кнопок передней панели в его разъём с фиксатором.

Плоским концом лопатки сдвиньте фиксатор разъёма влево, чтобы зафиксировать кабель.

Нижний край передней панели имеет пластиковые крючки, которые сцепляются с пластиковыми крючками на передней кромке нижней крышки.

Держа переднюю панель под углом 45 градусов, зацепите её пластиковые крючки за крючки в нижней крышке.

Вдавите верх передней панели в Xbox, как при закрывании почтового ящика. Плотно нажмите, чтобы защёлки, фиксирующие переднюю панель в верхней крышке, надёжно зафиксировались.

Осторожно потяните вверх разъём кабеля динамика, чтобы отсоединить его от платы передней панели.

Будьте внимательны: тяните за разъём кабеля, а не за разъём на плате. Он довольно хрупкий, и вы можете случайно оторвать его от платы полностью.

Используйте плоский конец лопатки, чтобы отключить антенный кабель от платы передней панели.

Удалите два винта Torx T8 длиной 9,5 мм с платы Wi‑Fi.

Поднимите плату Wi‑Fi строго вверх из её разъёма в верхнем металлическом корпусе.

Оставив антенный кабель платы Wi‑Fi на месте, отведите плату Wi‑Fi в сторону, чтобы открыть винт с маркировкой «C3», который находился под ней.

Удалите восемь винтов Torx T10 длиной 6,5 мм с верхней части верхнего металлического корпуса.

Поднимите—но не снимайте—верхний металлический корпус.

Соединительный кабель платы Wi‑Fi соединяет верхний металлический корпус с материнской платой.

Отключите соединительный кабель платы Wi‑Fi от материнской платы.

Снимите верхний металлический корпус.

Отключите от материнской платы кабели питания SATA и передачи данных жёсткого диска.

Поднимите и извлеките корзину жёсткого диска из Xbox.

Отключите от материнской платы кабели питания и SATA передачи данных оптического дисковода.

Удалите узел оптического дисковода из Xbox.

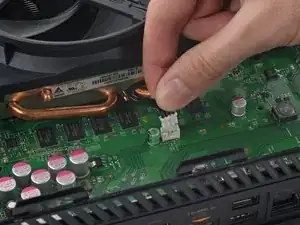

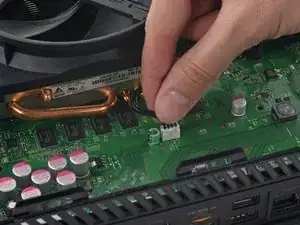

Отключите кабель вентилятора от материнской платы.

Вентилятор крепится к радиатору четырьмя прочными пластиковыми защёлками. Поддев два видимых защёлки вверх из их канавки в радиаторе, вы сможете наклонить вентилятор и снять его с радиатора.

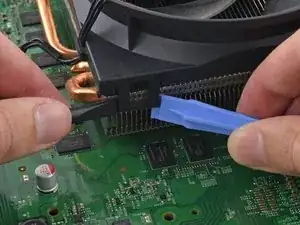

Используйте лопатку и пластиковый инструмент для вскрытия, чтобы аккуратно и равномерно поддеть правую защёлку и вывести её из канавки радиатора.

Будьте осторожны: не давите вниз на материнскую плату и не тяните радиатор вверх против материнской платы.

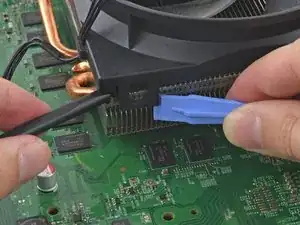

Повторите для левой защёлки. Снова используйте комбинацию лопатки и пластикового инструмента для вскрытия, чтобы равномерно оттянуть пластиковую защёлку из её канавки в радиаторе.

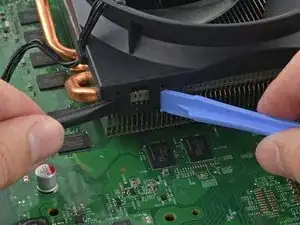

Когда появится достаточно зазора между вентилятором и радиатором, вставьте лопатку между ними и подденьте вверх, чтобы снять вентилятор.

Используйте вставленную лопатку, чтобы поддеть вентилятор и снять его с радиатора.

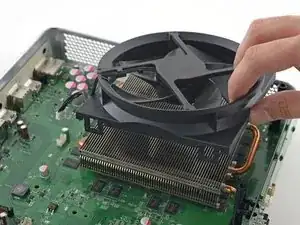

Удалите вентилятор с радиатора.
