Замена оптического привода Xbox One S
В этом руководстве показано, как извлечь и заменить оптический дисковый привод в Xbox One S. Эта процедура необходима, если игровая приставка не читает игровые диски или фильмы. Потребуются отвертка (например, отвертка Torx с защитой) и любой тонкий инструмент для поддевания. Процесс требует аккуратности и терпения, поскольку может занять более нескольких минут. При работе с проводами привода может понадобиться небольшая пайка.
Шаг 1
Переверните Xbox One S так, чтобы нижняя часть корпуса была обращена вверх.
Шаг 2
Начните с работы с корпусом сзади, где находится гарантийная наклейка. Вставьте пластиковый инструмент для открытия в зазор между нижней частью корпуса и перфорированной верхней панелью. Затем найдите защёлки между ними, удерживающие корпус на месте. Используйте инструмент для открытия, чтобы выбить защёлки. Лучший метод — отжать чёрную часть корпуса от нижней.
Используйте инструмент для открытия, чтобы выбить защёлки. Лучший метод — отжать чёрную часть корпуса от нижней.
При отжиме корпуса вы будете слышать щелчки. Снятие нижней части может быть довольно трудным.
При снятии нижней части корпуса защёлки могут сломаться.
Рекомендуем начинать с задней части, где находится гарантийная наклейка. Подденьте вдоль заднего края, пока все защёлки не освободятся. Затем переходите к бокам. Когда три стороны будут свободны, начните с конца передней панели, противоположного кнопке синхронизации. Действуйте осторожно и не спешите — всё должно разъединиться без повреждений.
Шаг 3
После того как все защёлки открыты, снимите нижнюю часть корпуса.
Шаг 4
Снимите шесть зелёных винтов длиной 50 мм с металлического корпуса, маркированных F1 — F6, с помощью отвертки T10 Torx.
Шаг 5
Осторожно отделите внутреннюю часть корпуса от белой внешней части, используя подходящий метод.
Подденьте белые пластиковые боковины сзади, чтобы отделить их от пластикового I/O-щитка.
Шаг 6
Переверните внутреннюю часть корпуса так, чтобы вентилятор оказался сверху.
Шаг 7
Чтобы получить доступ к компонентам внутри корпуса, можно отщёлкнуть и снять верхнюю панель корпуса. Она должна легко отойти.
Шаг 8
Чтобы заменить жёсткий диск, переверните консоль и снимите два винта T10 Torx длиной 10 мм, C3 и C5, с задней стороны Xbox One S.
В некоторых моделях могут потребоваться винты C4 и C5.
Это позволит пластиковой оболочке вокруг жёсткого диска отделиться от остальной части консоли.
Шаг 9
Осторожно отсоедините жёсткий диск от материнской платы (в двух пластиковых разъёмах).
Шаг 10

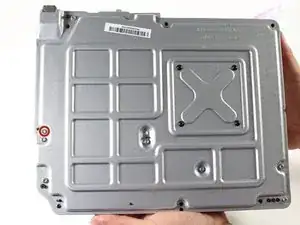

Чтобы снять оптический дисковод, отвинтите серебряный винт T10 Torx длиной 10 мм, маркированный «C4».
Шаг 11

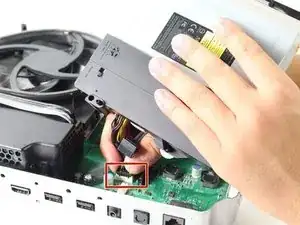

Слегка отожмите дисковод от материнской платы и отсоедините пластиковые разъёмы от платы.
Шаг 12

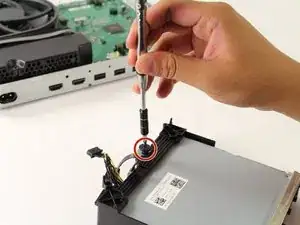

Снимите чёрный плоский винт Torx с нижней части оптического привода.
Шаг 13

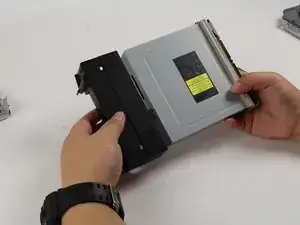

Отсоедините провода от дискового привода и выдвиньте привод наружу.
При необходимости можно использовать пластиковые инструменты для поддевания, чтобы снять разъёмы с привода.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
