Замена радиатора/вентилятора Xbox One S

Переверните Xbox One S так, чтобы нижняя часть корпуса была обращена вверх.

Начните с задней части корпуса, где находится гарантийная наклейка. Вставьте пластиковый инструмент для открытия в зазор между нижней частью корпуса и перфорированной верхней стороной. Затем найдите защёлки между ними, которые удерживают корпус на месте. Используйте инструмент для открытия, чтобы вывести защёлки. Лучший метод — отжать чёрную часть корпуса от нижней.

Используйте инструмент для открытия, чтобы вывести защёлки. Лучший метод — отжать чёрную часть корпуса от нижней.

Вы услышите щелчки, когда будете разъединять корпус. Снятие нижней части может быть достаточно трудным.

Возможно, при снятии нижней части корпуса защёлки сломаются.

Рекомендуем начинать с задней части, где находится гарантийная наклейка. Подденьте вдоль заднего края, пока все защёлки не освободятся. Затем переходите к боковым сторонам. Когда три стороны будут освобождены, начните с конца передней части, противоположного кнопке синхронизации. Будьте осторожны и не спешите — тогда всё отделится без повреждений.

После того как все защёлки открыты, снимите нижнюю часть корпуса.

Используйте отвертку Torx T10, чтобы выкрутить шесть зелёных винтов длиной 50 мм из металлического корпуса, обозначенных F1–F6.

Осторожно отделите внутренний металлический корпус от белого внешнего корпуса, используя подходящий инструмент.

Подденьте белые пластиковые боковины сзади наружу, чтобы отделить их от пластикового кожуха портов.

Чтобы заменить жёсткий диск, переверните консоль и снимите два винта Torx T10 длиной 10 мм, C3 и C5, с задней стороны Xbox One S.

В некоторых моделях могут потребоваться винты C4 и C5.

Это позволит пластиковой крышке, окружающей жёсткий диск, отделиться от остальной части консоли.

Аккуратно отсоедините жёсткий диск от материнской платы (у двух пластиковых разъёмов).

Чтобы снять оптический привод, выкрутите серебряный винт Torx T10 длиной 10 мм, обозначенный "C4".

Слегка отодвиньте дисковод от материнской платы и отсоедините пластиковые разъёмы от платы.

Чтобы снять материнскую плату, необходимо выкрутить три серебряных винта Torx T10 длиной 10 мм, обозначенных "C1", "C2" и "C6".

Снимите четыре чёрных винта Torx T8 длиной 8 мм, обозначенных "A1", "A2", "A3" и "A4".

Найдите прямоугольную серебряную скобу в противоположном углу от блока питания.

Снимите чёрный кронштейн рядом с вентилятором.

Захватите скобу пинцетом. Потяните скобу вверх, отдаляя её от серебряного кожуха. При необходимости потрясите её туда‑сюда, как зуб.

Немного усилия для снятия скобы с серебряного кожуха допустимо. Металл гнётся и может быть снова согнут/зафиксирован.

Выкрутите четыре чёрных винта Torx T9 длиной 8 мм, обозначенных "E1", "E2", "E3" и "E4".

Выкрутите три чёрных винта Torx T9 длиной 8 мм, обозначенных "D1", "D2" и "D3", чтобы снять плату Mediatek.

Теперь, когда скоба снята, аккуратно поднимите материнскую плату за края и вытащите её из металлического кожуха. Плата должна легко выйти.

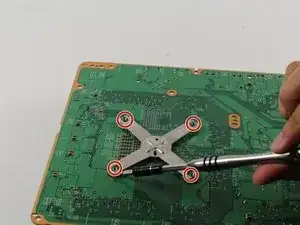

Переверните плату на другую сторону и найдите металлическую скобу в форме креста.

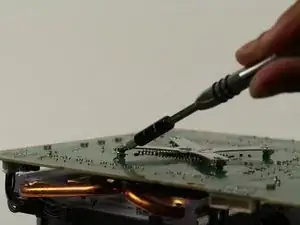

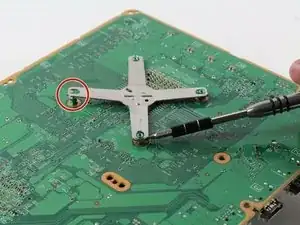

Используйте лопатку или пластиковый инструмент для открытия, чтобы отжать углы скобы от четырёх маленьких зелёных креплений.

На фотографиях для подъёма углов скобы показана отвёртка. Используйте лопатку или пластиковый инструмент, чтобы не повредить плату.

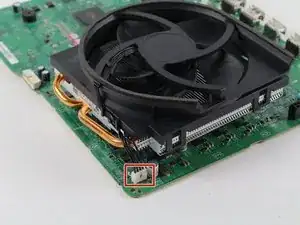

Отсоедините вентилятор/радиатор от платы, аккуратно потянув вверх за пластиковые белые разъёмы.

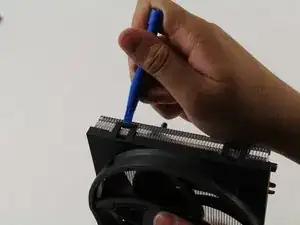

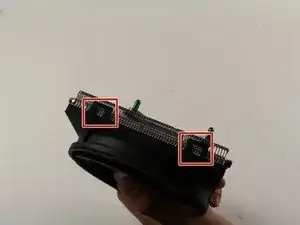

Когда радиатор/вентилятор сняты с платы, используйте пластиковый инструмент для открытия, чтобы поддеть пластиковый вентилятор от металлического радиатора у прямоугольных защёлок вентилятора.

Для снятия вентилятора с радиатора может потребоваться некоторое усилие.
