Снятие задней крышки левого контроллера Joy-Con 2

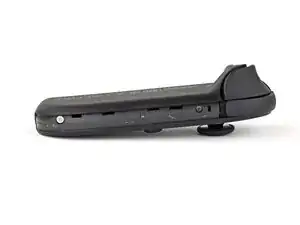

Используйте трёхзубый отвёрток Y00, чтобы выкрутить два чёрных винта длиной 3,1 мм на правом торце контроллера.

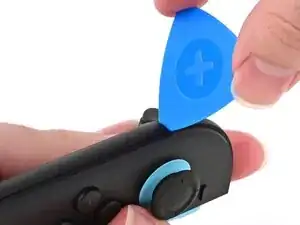

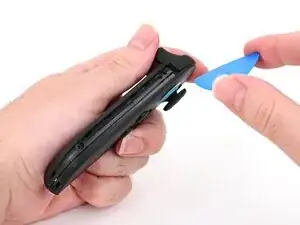

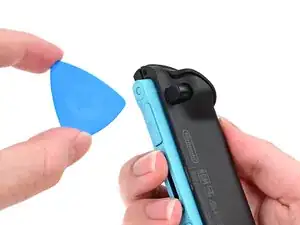

Вставьте пластиковую лопатку в зазор под кнопкой бампера с левой стороны контроллера, направив острый конец лопатки вниз.

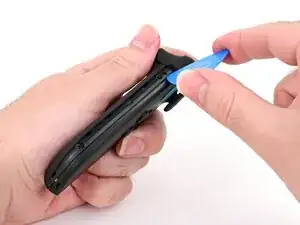

Подденьте, чтобы слегка приподнять пластиковую планку, проходящую по левой кромке контроллера.

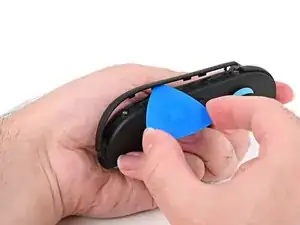

Проведите лопатку вокруг к передней части контроллера.

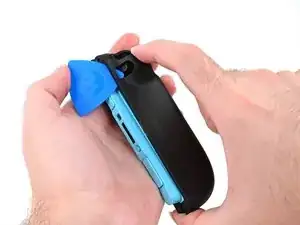

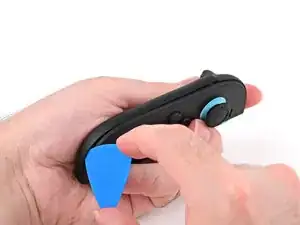

Просуньте лопатку вдоль пластиковой планки, чтобы разъединить защёлки и клей, закреплявшие её на корпусе контроллера.

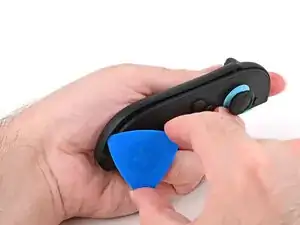

Подденьте нижний край пластиковой планки медленным равномерным усилием.

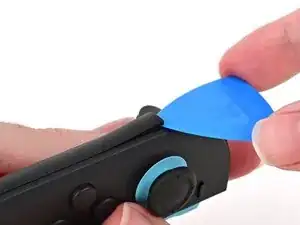

Повторяйте эту операцию вдоль длины планки, пока она полностью не отойдёт.

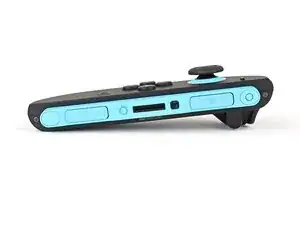

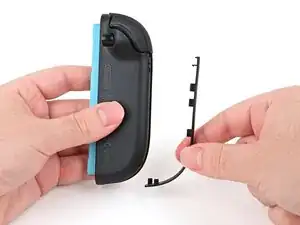

Снимите пластиковую планку.

Удалите два винта на левой кромке контроллера:

Один чёрный трёхзубый винт Y00 длиной 3,1 мм

Один серебристый винт JIS 00 длиной 3,0 мм

В крайнем случае можно использовать крестообразную отвёртку, но вы рискуете повредить или сорвать винт. Плотно надавите на отвёртку и вращайте медленно. Часто смена отвёртка помогает, даже если они одного размера.

Пока не пытайтесь снять заднюю крышку.

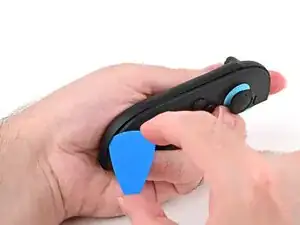

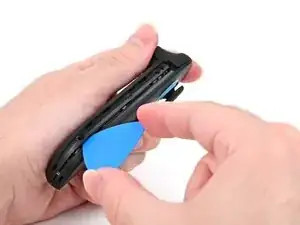

Вставьте лопатку в зазор между передней и задней половинами контроллера с его левой стороны.

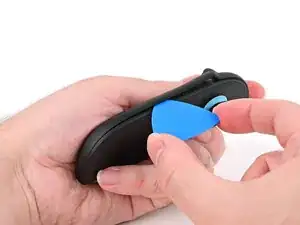

Проведите лопатку вниз по корпусу, чтобы отключить защёлки.

Оставьте лопатку внизу левой кромки контроллера, прямо перед изгибом.

Лопатка выпадет, когда задняя крышка будет снята. Если она выпадет раньше, верните её, чтобы удерживать половины разъединёнными.

Держите контроллер вверх дном.

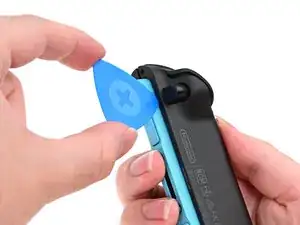

Вставьте острый конец другой лопатки рядом с фиксатором в верхней части контроллера.

Используйте лопатку, чтобы нажать фиксатор через зазор.

Задняя крышка соединена с контроллером кабелем внизу. Пока не пытайтесь полностью её снять.

Держа фиксатор зажатым лопаткой, другой рукой сдвиньте заднюю крышку вниз, чтобы освободить защёлки, удерживавшие её на корпусе.

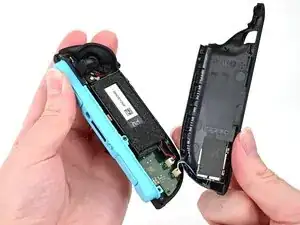

Откройте заднюю крышку.

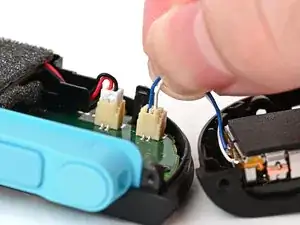

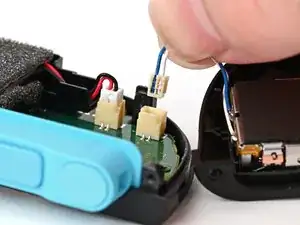

Крепко захватите два провода (синий и белый) над разъёмом моторчика вибрации, расположенным внизу платы контроллера, и вытащите бежевый разъём из его гнезда.

Тяну за кабель, вы не повредите его, но не врезайтесь ногтями в пластиковую изоляцию.

Снимите заднюю крышку.
