Замена аналоговых стиков контроллера 8BitDo SN30 Pro+
Это руководство используется для замены аналоговых стиков на вашем контроллере 8BitDo SN30 Pro+.
Для выполнения инструкции требуется выпаивание и припаивание проводов моторчиков.
Шаг 1
Положите контроллер лицевой стороной вниз.
Снимите крышку батарейного отсека.
Извлеките аккумулятор или батарейки AA.
Шаг 2
Снимите кнопки триггеров L2 и R2, сдвинув их от рукояток.
Шаг 3
С помощью пинцета откройте этикетку в отсеке для батареи и обнаружьте под ней два винта.
Используйте отвертку T6, чтобы отвинтить четыре винта 7,3 мм, фиксирующие заднюю крышку.
Шаг 4
На конце каждой рукоятки разомкните накладки.
Используйте ноготь или монтажную лопатку, чтобы отщёлкнуть два верхних защёлкивающих зажима.
Один зажим рядом с кнопкой L.
Один зажим рядом с кнопкой R.
Разомкните последний зажим между джойстиками.
Шаг 5
Осторожно отведите заднюю крышку от передней. Положите её слева.
Не отделяйте полностью. Оба корпуса всё ещё соединены белым шлейфом.
Шаг 6
Отпустите шлейф, приподняв чёрную пластиковую защёлку.
Защёлка сдвинется примерно на 1,5 мм.
Вытащите шлейф из разъёма в направлении кабеля.
Шаг 7
Схватите верхнюю часть и тяните прямо вверх колпачок джойстика. Снимайте колпачки по одному.
Шаг 8
Используйте крестовую отвертку, чтобы отвинтить девять винтов 5,2 мм, фиксирующих заднюю плату.
Четыре вокруг правого стика.
Четыре вокруг левого стика.
Один рядом с разъёмом батареи.
Шаг 9
Вытащите два моторчика вибрации из их посадочных мест.
Схватите аналоговые стики и выньте плату.
Шаг 10
Переверните заднюю плату.

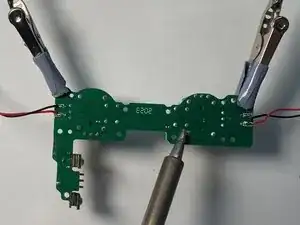

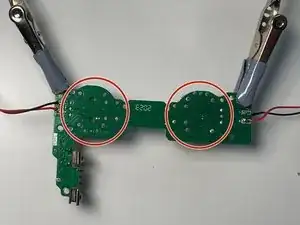

Используйте паяльник, чтобы распаять все контакты аналоговых стиков.

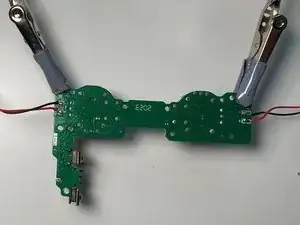

Убедитесь, что все отверстия под пайку на плате полностью освобождены от припоя.
При необходимости обратитесь к следующему руководству по пайке: Как паять и распаивать соединения
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
