Замена рычага перебора гитары Guitar Hero World Tour
В этом руководстве описано, как почистить или заменить рычаг перебора (переключатель стриминга) контроллера Guitar Hero: World Tour.
Со временем рычаг перебора может начать плохо работать или заедать из-за износа. Чаще всего это решается чисткой или смазкой, а при сильных повреждениях — заменой детали.
В процессе потребуется извлечь две батарейки типоразмера AA, как показано в инструкции.
Примечание: на изображениях показана гитара для PlayStation 3. Устройство гитары для Xbox 360 внутри отличается.
Шаг 1

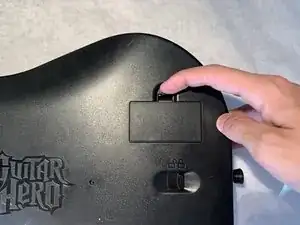

Снимите крышку отсека батареек.

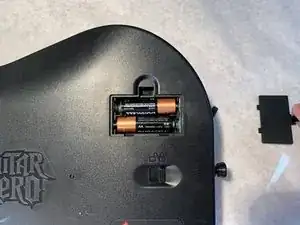

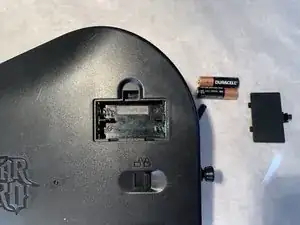

Извлеките две батарейки AA.
Шаг 2

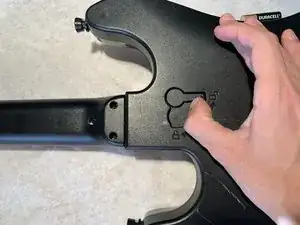

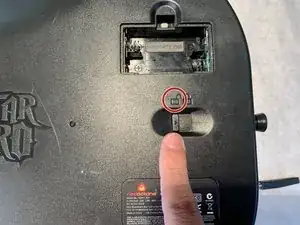

Переведите переключатель из положения «Заблокировано» в положение «Разблокировано».
Отделите гриф от корпуса гитары.
Вероятно, для этого понадобятся обе руки.
Шаг 3

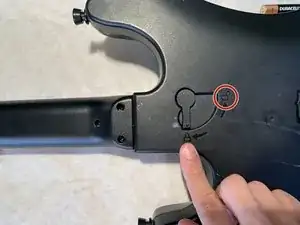

Убедитесь, что фиксатор передней панели находится в положении «Разблокировано».

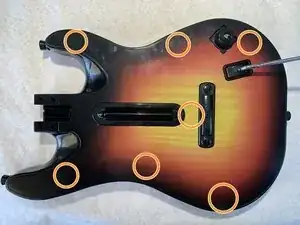

Аккуратно подденьте переднюю панель с помощью инструмента для вскрытия в отмеченных местах. Панель должна сниматься без значительного усилия.
Можно использовать пальцы или любой пластиковый/деревянный инструмент.
Избегайте использования металлических инструментов при снятии пластиковой передней панели, чтобы не поцарапать поверхность и не повредить покрытие.
Шаг 4

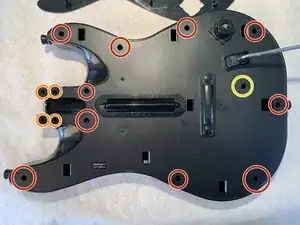

Выкрутите одиннадцать винтов Torx T10.
Выкрутите четыре винта Phillips № 0. На контроллере Xbox — винты T6.
Не предусмотрено на контроллере Xbox 360.

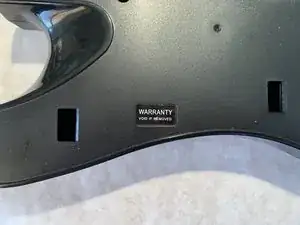

Дополнительный винт Torx T10 расположен под наклейкой «Гарантия недействительна».
Разъедините две половины корпуса гитары.
Шаг 5

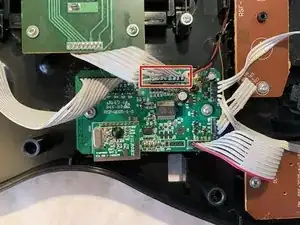

Отсоедините ленточный кабель, соединяющий плату рычага перебора с основной платой контроллера.

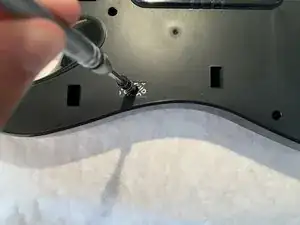

Выкрутите восемь винтов Phillips № 0, крепящих плату рычага перебора к корпусу.

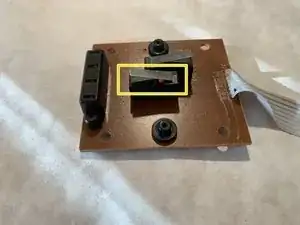

Убедитесь, что переключатели чётко фиксируются при нажатии.
Посторонние частицы могут мешать срабатыванию переключателей.
Шаг 6

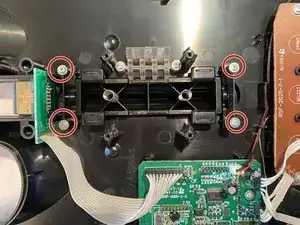

Выкрутите четыре винта Phillips № 0, крепящих узел рычага перебора. На контроллере Xbox 360 — винты T6.
Снимите узел рычага перебора с корпуса. Убедитесь, что обе пружины на месте и находятся в хорошем состоянии.

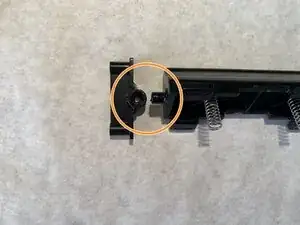

Проверьте соединение между рычагом перебора и его крепёжными скобами. Убедитесь, что в отверстии нет посторонних предметов. Убедитесь, что соединение хорошо смазано.
Заключение
Чтобы собрать устройство, выполните все шаги в обратном порядке.
Перевод руководства с ifixit.com
