Отделение основной платы
Это руководство только с предварительными требованиями показывает, как снять переднюю плату с 8BitDo SN30 Pro+
Шаг 1

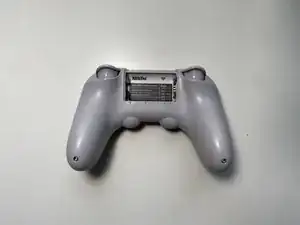

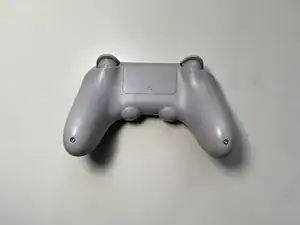

Положите контроллер лицевой стороной вниз.

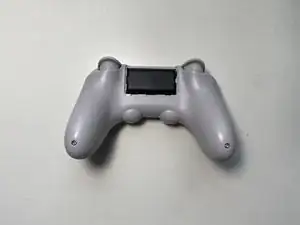

Снимите крышку отсека батареи.
Удалите перезаряжаемую батарею или батареи AA.
Шаг 2

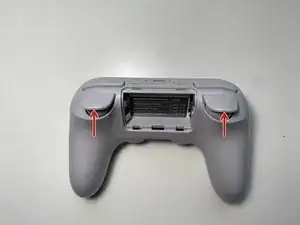

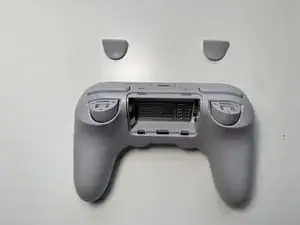

Снимите триггеры L2 и R2, отодвигая их от рукояток.
Шаг 3
Используйте пинцет, чтобы открыть два винта под этикеткой в отсеке батареи.

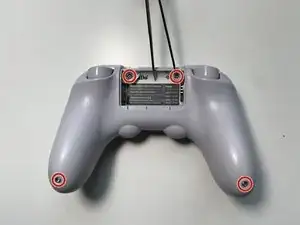

Используйте отвертку T6, чтобы выкрутить четыре винта длиной 7.3 мм, фиксирующие заднюю крышку.
Шаг 4

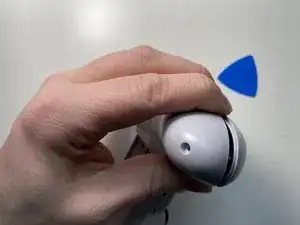

На конце каждой рукоятки разомкните крышки.
Используйте ноготь или пластиковую лопатку для вскрытия двух верхних защёлок.
Одна защёлка рядом с кнопкой L.
Одна защёлка рядом с кнопкой R.
Отсоедините последнюю защёлку между джойстиками.
Шаг 5

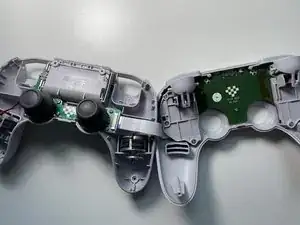

Осторожно отведите заднюю крышку от передней. Положите её слева.
Не разделяйте полностью. Обе половины всё ещё соединены белым плоским шлейфом.
Шаг 6

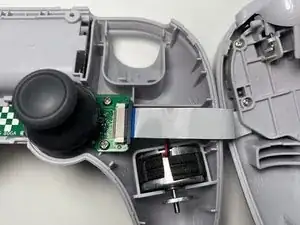

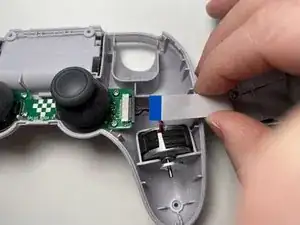

Разблокируйте плоский шлейф, отодвинув чёрную пластиковую защёлку.
Защёлка сдвинется примерно на 1.5 мм
Вытяните плоский шлейф из разъёма в направлении кабеля.
Шаг 7

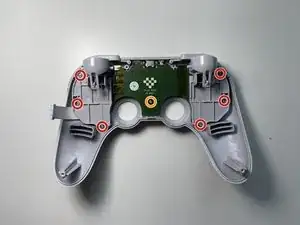

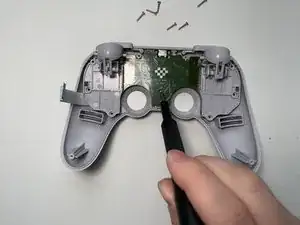

Используйте крестовую отвертку, чтобы выкрутить семь винтов, фиксирующих основную плату.
Шесть винтов по 10.1 мм
Один винт 5.8 мм
Шаг 8

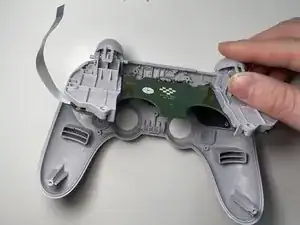

Сдвиньте кнопки R вверх и снимите их с оси.
Сдвиньте кнопку L вверх и снимите её с оси.
Снимите основную плату, повернув её в сторону порта USB-C. Затем выньте её.

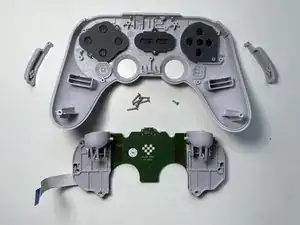

Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
