Замена кнопок контроллера 8BitDo SN30 Pro+
Это руководство предназначено для замены любых кнопок на вашем контроллере 8BitDo SN30 Pro+. Сюда входят кнопки A, B, X, Y, Start, Select, Star, Home и крестовина.
Это руководство также используется для замены проводящих резиновых прокладок.
Шаг 1
Положите контроллер лицевой частью вниз.
Снимите крышку отсека для батареи.
Извлеките аккумулятор или батарейки AA.
Шаг 2
Снимите триггерные кнопки L2 и R2, сдвинув их от грипов.
Шаг 3
Используйте пинцет, чтобы открыть две винтовые заглушки под наклейкой в отсеке для батареи.
Используйте отвертку T6, чтобы вынуть четыре винта длиной 7.3 мм, фиксирующие заднюю крышку.
Шаг 4
На конце каждого грипa отожмите крышки.
Используйте ноготь или лопаточку для вскрытия, чтобы отстегнуть два верхних зажима.
Один зажим рядом с кнопкой L.
Один зажим рядом с кнопкой R
Отстегните последний зажим между джойстиками.
Шаг 5
Осторожно отведите заднюю крышку от передней. Положите её слева.
Не разделяйте полностью. Обе половины всё ещё соединены белым ленточным кабелем.
Шаг 6
Разблокируйте ленточный кабель, открыв чёрную пластиковую защёлку.
Защёлка сдвинется примерно на 1.5 мм.
Выньте ленточный кабель из разъёма в направлении кабеля.
Шаг 7
Используйте крестообразную отвертку, чтобы вынуть семь винтов, фиксирующих основную плату.
Шесть винтов по 10.1 мм
Один винт 5.8 мм
Шаг 8
Сдвиньте правые кнопки вверх и снимите их с штифта.
Сдвиньте левую кнопку вверх и снимите её с штифта.
Снимите основную плату, повернув её в сторону USB-C разъёма. Затем выньте её.
Шаг 9

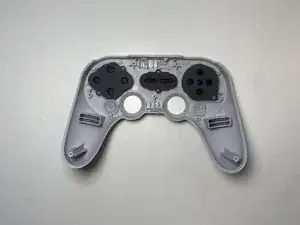

Используя пинцет или пальцы, снимите пять силиконовых резиновых прокладок.
Три чёрные проводящие прокладки.
Две прозрачные прокладки.

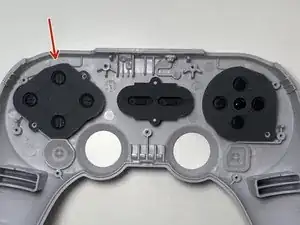

При сборке убедитесь, что проводящая резина для AXBY имеет вырез сверху.
Шаг 10

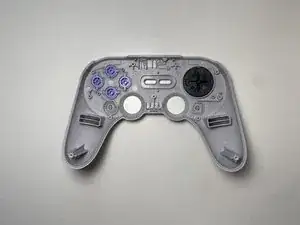

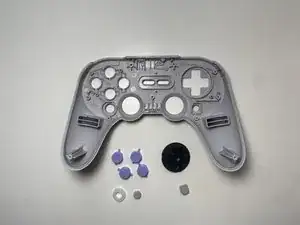

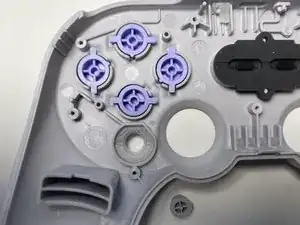

Используя пинцет или пальцы, снимите кнопки, которые хотите заменить.
Кнопка Home состоит из двух частей: центральной кнопки и внешнего прозрачного кольца.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
