Замена оптического привода Xbox Series X

Перед началом полностью выключите питание и отключите все кабели от консоли.

Используйте пинцет, чтобы снять наклейку, скрывающую первый винт на задней панели, рядом с основанием.

Для более аккуратного снятия используйте iOpener или фен для нагрева наклейки.

Используйте пинцет или острое лезвие, чтобы приподнять угол большой наклейки на задней панели. Дальше отклейте её пальцами — ровно настолько, чтобы открыть второй винт.

Вам нужно лишь приподнять наклейку настолько, чтобы получить доступ к скрытому винту. Снимать её полностью не требуется.

Технически это герметизирующие наклейки, но не беспокойтесь — Microsoft не может законно аннулировать вашу гарантию, если вы ничего не повредите. Удачи!

Используйте отвертку Torx T8, чтобы выкрутить два винта длиной 7,4 мм, крепящие заднюю панель.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место, чтобы избежать повреждений консоли.

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, рядом с левой стороной основания.

Подденьте заднюю панель, чтобы освободить её от фиксирующих зажимов.

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, рядом с правой стороной основания.

Подденьте заднюю панель, чтобы освободить её от фиксирующих зажимов.

Схватите заднюю панель за созданное отверстие и потяните вверх и от корпуса, чтобы отщёлкнуть длинные кромки.

При обратной сборке прижимайте кромки задней панели, чтобы защёлкнуть её на место.

Задняя панель вставляется в зазор в верхней части корпуса.

Наклоните заднюю панель вверх и потяните её от верхнего края корпуса, чтобы освободить из зазора.

Снимите заднюю панель.

Используйте плоский конец лопатки, чтобы приподнять фиксатор, удерживающий основание в корпусе.

Возьмитесь за основание и поверните его против часовой стрелки, чтобы разблокировать от корпуса.

Возможно, придётся удерживать фиксатор в открытом положении, пока вы начинаете проворачивать основание.

Снимите основание.

При повторной сборке вставьте защёлки основания в их отверстия в корпусе и поверните по часовой стрелке, пока основание не защёлкнется во внутренний фиксатор.

Когда оно зафиксировано, линия «Hello from Seattle» будет параллельна сторонам устройства.

Используйте отвертку Torx T8, чтобы выкрутить два винта длиной 8,8 мм, которые крепят виброизолятор оптического привода к корпусу: один в основании и один на верхней части изолятора.

Поднимите виброизолятор оптического привода, чтобы снять его.

Виброизолятор удерживается на боках оптического привода силиконовыми прокладками, поэтому может потребоваться «пройти» изолятором по краям привода, чтобы снять его с каждой стороны.

При повторной сборке убедитесь, что виброизолятор полностью надет и охватывает оба края оптического привода, чтобы он был заподлицо с остальной частью центрального шасси.

Используйте пару тупых пинцетов, чтобы захватить края силового разъёма оптического привода и потянуть вверх, чтобы отключить его от привода.

Всегда тяните за разъёмы кабелей, а не за сами провода.

Используйте пальцы, чтобы оттянуть и отключить кабель данных от оптического привода.

Возьмите верхний край оптического привода и потяните его из посадочного места в корпусе, чтобы извлечь.

При сборке совместите штифты на нижнем крае оптического привода с направляющими отверстиями на дне корпуса.

Если привод выставлен некорректно, верхний демпфер вибрации не удастся установить правильно, и считыватель дисков будет смещён относительно передней панели консоли.

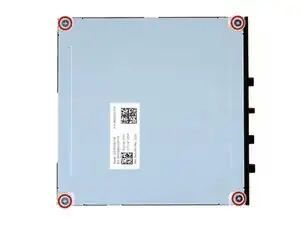

Используйте крестовую отвёртку, чтобы выкрутить четыре винта 3.6 мм, удерживающие крышку оптического привода.

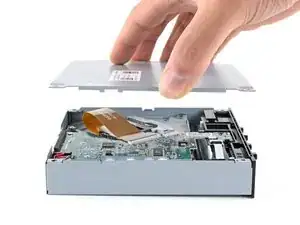

Поднимите крышку оптического привода строго вверх, чтобы снять её.

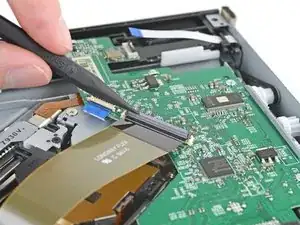

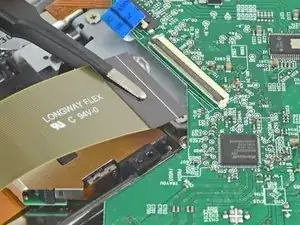

Используйте заострённый конец лопатки, чтобы откинуть вверх шарнирный фиксирующий язычок на ZIF‑разъёме крупного ленточного кабеля.

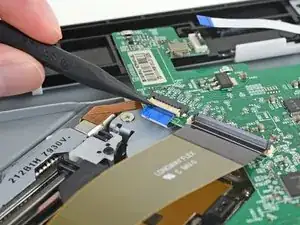

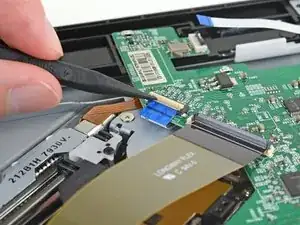

Используйте заострённый конец лопатки, чтобы откинуть вверх шарнирный фиксирующий язычок на ZIF‑разъёме малом лентного кабеля.

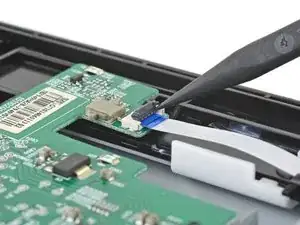

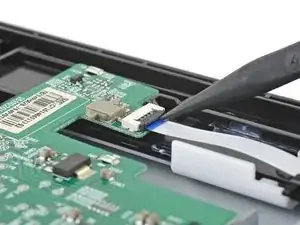

Используйте заострённый конец лопатки, чтобы откинуть вверх шарнирный фиксирующий язычок на ZIF‑разъёме малом лентного кабеля, около угла оптического привода.

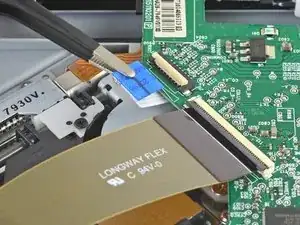

Используйте тупые пинцеты, чтобы вынуть каждый из трёх ленточных кабелей из их разъёмов.

Всегда вытягивайте ленточные кабели прямо из разъёмов, в направлении кабеля.

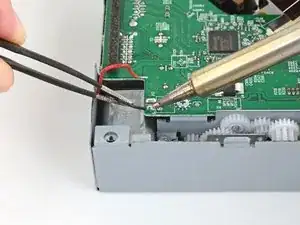

Используйте паяльник, чтобы выпаять красный провод в углу платы оптического привода.

Затем выпаяйте соседний чёрный провод. Используйте тупые пинцеты, чтобы удерживать и оттягивать провода от платы.

Соблюдайте общие правила безопасности при пайке: наденьте защитные очки, работайте в хорошо проветриваемом помещении и мойте руки с мылом после пайки.

Чрезмерное нагревание может повредить электронные компоненты. Не прикладывайте паяльник к плате длительное время.

При установке оригинальной платы в заменяемый оптический привод припаяйте красный провод к контактной площадке, помеченной R. Припаяйте чёрный провод к площадке, помеченной B.

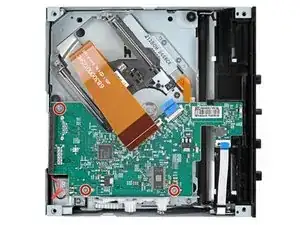

Используйте крестовую отвёртку, чтобы выкрутить три винта длиной 3.3 мм, удерживающие плату оптического привода.

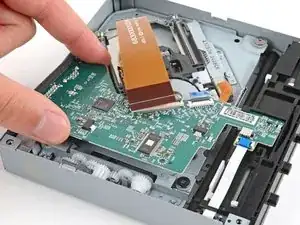

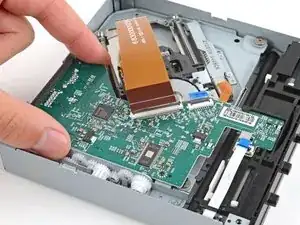

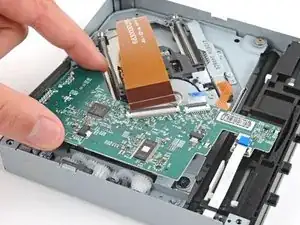

Поднимите край платы рядом с пластиковыми шестернями и сдвиньте плату к краю, чтобы она вышла из-под зажима возле штрих‑кода.

При сборке снова задвиньте плату под зажим и используйте направляющие штифты рядом с винтами для правильной ориентации платы.

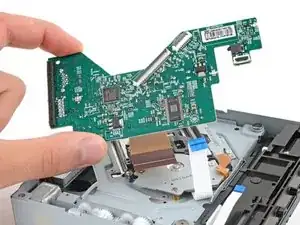

Снимите плату оптического привода.

Используйте тот же процесс (начиная с этого шага) для извлечения платы оптического привода из вашего заменяемого привода.

Вам потребуется перенести вашу оригинальную плату оптического привода в новый привод.
