Замена южного моста Xbox Series X

Прежде чем начать, полностью выключите и отсоедините все кабели от консоли.

Используйте пинцет для снятия наклейки, скрывающей первый винт на задней панели, рядом с основанием.

Для более чистого снятия используйте iOpener или фен, чтобы нагреть наклейку.

Используйте пинцет или острый нож, чтобы приподнять угол большой наклейки на задней панели. Используйте пальцы, чтобы оторвать её дальше, только чтобы открыть второй винт.

Вам нужно только оторвать эту наклейку до того места, где сможете добраться до скрытого винта. Не нужно полностью её снимать.

Технически это антивскрытые наклейки, но не волнуйтесь — Microsoft не может законно аннулировать вашу гарантию, если вы ничего не повредите. Удачи!

Используйте отвертку Torx T8, чтобы удалить два винта длиной 7.4 мм, удерживающих заднюю панель.

В течение всего ремонта следите за каждым винтом и убедитесь, что он возвращается ровно на то место, откуда был взят, чтобы избежать повреждения консоли.

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, рядом с левой стороной основания.

Приподнимите заднюю панель, чтобы освободить её от фиксирующих зажимов.

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, рядом с правой стороной основания.

Приподнимите заднюю панель, чтобы освободить её от фиксирующих зажимов.

Возьмитесь за заднюю панель в открывшемся месте и потяните её вверх и в стороны от корпуса, чтобы освободить длинные края.

При сборке нажмите по краям задней панели, чтобы защелкнуть её на место.

Задняя панель вставляется в зазор в верхней части корпуса.

Наклоните заднюю панель вверх и оттолкните её от верхнего края корпуса, чтобы освободить её из зазора.

Снимите заднюю панель.

Используйте отвертку Torx T8, чтобы удалить три винта, удерживающих вентилятор на центральной шасси:

Один винт шириной 10.5 мм

Два винта шириной 8.8 мм

Используйте пальцы или тупые пинцеты, чтобы схватиться за края разъема кабеля вентилятора и потяните вверх, чтобы отключить его от центральной шасси.

Всегда тяните за кабели за разъемы, а не за сами провода.

При сборке прокладывайте кабель вентилятора под небольшим направляющим кабелем на корпусе вентилятора, чтобы он не мешал задней панели.

Выньте вентилятор из его отсека.

При повторной установке учтите, что вентилятор можно установить только одним способом — убедитесь, что Мастер Чиф смотрит на вас.

Если вы заменяете вентилятор, новый вентилятор может не включать пластиковую установочную кронштейн, который прикреплён к вентилятору четырьмя винтами Torx T10. Это не показано в этом руководстве.

Используйте плоский конец лопатки, чтобы приподнять фиксатор, удерживающий основание корпуса.

Возьмитесь за основание и поворачивайте его против часовой стрелки, чтобы разблокировать его от корпуса.

Возможно, Вам придется держать фиксатор открытым, пока вы начинаете поворот основания.

Снимите основание.

При сборке вставьте ушки основания в соответствующие отверстия на корпусе и поворачивайте по часовой стрелке, пока основание не защелкнется в внутреннем зажиме.

Когда оно заблокировано на месте, линия "Привет из Сиэтла" будет параллельна сторонам устройства.

Используйте отвертку Torx T8, чтобы удалить два винта шириной 8.8 мм, удерживающих изолятор вибрации оптического привода на корпусе: один на основании и один на верхней части изолятора.

Приподнимите изолятор вибрации оптического привода, чтобы снять его.

Изолятор вибрации захватывает стороны оптического привода силиконовыми подушками, поэтому вам может потребоваться "пройтись" изолятором по привод, чтобы снять его с каждой стороны.

При сборке убедитесь, что изолятор вибрации опущен и охватывает обе кромки оптического привода, чтобы он сидел на одном уровне с остальной частью центральной шасси.

Используйте пару тупых пинцетов, чтобы захватить края разъема питания оптического привода и потянуть вверх, чтобы отключить его от оптического привода.

Всегда тяните за кабели за их разъемы, а не за провода.

Используйте пальцы, чтобы потянуть вверх и отключить данные кабель от оптического привода.

Схватите верхний край оптического привода и вытяните его из слота в корпусе для удаления.

Во время сборки совместите штифты на нижнем крае оптического привода с направляющими отверстиями на нижней части корпуса.

Если привод неправильно выровнен, верхний изолятор вибраций не сможет быть установлен правильно, и считыватель дисков не будет совмещен с передней панелью консоли.

Лентовые кабели и их разъемы чрезвычайно хрупкие, поэтому всегда аккуратно открывайте защелки и медленно тяните за кабели.

Используйте плоский конец лопатки, чтобы открыть металлическую защелку на лентовом кабеле USB-порта.

Во время сборки аккуратно защелкните металлическую защелку обратно на место, как только кабель будет вставлен.

Используйте пару пинцетов, чтобы потянуть вверх за черную пластиковую петельку, чтобы отключить кабель USB-порта.

Тяните только за петельку, а не за сам кабель.

Если кабель USB-порта кажется приклеенным к металлическому шасси, используйте iOpener или фен, чтобы нагреть кабель. В зависимости от модели Вашего Xbox, возможно, Вам также потребуется поддеть открывающую лопатку под кабель, чтобы отделить клей.

Используйте заостренный конец лопатки, чтобы нажать на металлическую защелку на боковом разъеме кабеля кнопки питания.

С нажатой металлической защелкой используйте пару пинцетов, чтобы потянуть вверх за петельку и отключить кабель кнопки питания от центрального шасси.

Тяните только за петельку, а не за сам кабель.

Не тяните за кабель, не нажимая на металлическую защелку, иначе Вы рискуете повредить кабель или разъем.

Во время сборки кабель должен слегка "щелкнуть" на место, когда будет вставлен.

Используйте отвертку Torx T8, чтобы удалить три винта длиной 7.4 мм, закрепляющих центральную сборку шасси к корпусу.

Аккуратно оторвите приклеенный лентовый кабель USB-порта от радиатора.

В зависимости от модели Вашего Xbox, клей может находиться на нижней стороне кабеля. Если это так, используйте iOpener или фен, чтобы нагреть кабель.

Центральное шасси выровнено по корпусу с помощью направляющих штифтов. Эти штифты должны вытащиться из своих пазов, чтобы позволить поднять шасси.

Схватите центральное шасси и потяните его к зеленой решетке вентилятора в верхней части корпуса, разъединяя направляющие штифты от корпуса.

Поднимите центральную сборку шасси, чтобы удалить её из корпуса.

Во время сборки убедитесь, что ни один из лентовых кабелей не прищемлен, когда Вы опускаете центральное шасси в корпус.

Отстегните ремешок шасси с правой стороны блока питания.

Потяните ремешок шасси через и от блока питания.

После того, как ремешок снят с блока питания, отложите свободный участок в сторону.

Используйте отвертку Torx T8, чтобы удалить три винта, закрепляющих разъем кабеля питания к шасси:

Два винта длиной 13.1 мм

Один винт длиной 35 мм

Поднимите разъем питания из его паза в шасси.

Отстегните и откройте крышку на пластиковом направляющем элементе кабеля питания.

Поднимите кабель питания из-под дополнительной секции направляющего элемента кабеля.

Используйте отвертку Torx T8, чтобы удалить винт длиной 8.8 мм, закрепляющий крышку угла блока питания.

Ваша модель Xbox может не иметь этой крышки в зависимости от модели.

Используйте пальцы или пару пинцетов, чтобы поднять и снять крышку угла блока питания.

Используйте отвертку T8 Torx, чтобы снять три винта длиной 9.6 мм, закрепляющие антенну аксессуара на центральном шасси.

Удерживайте плату антенны и аккуратно вытяните её прямо от центрального шасси, чтобы отключить.

Во время сборки совместите разъем платы с портом на центральном шасси и нажмите, чтобы подключить снова.

Используйте отвертку T8 Torx, чтобы снять девять винтов, крепящих защиту платы:

Шесть черных винтов длиной 8.8 мм

Два серебряных винта длиной 35 мм

Один серебряный винт длиной 13.1 мм

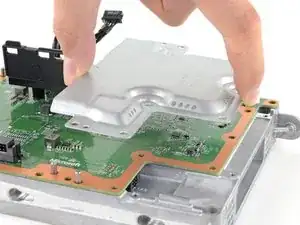

Поднимите защиту платы, чтобы снять её с центрального шасси.

Отсоедините ремешок шасси от защелок с каждой стороны блока питания.

Снимите ремешок шасси.

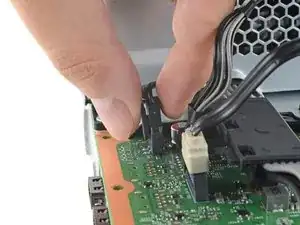

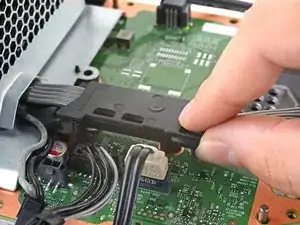

Удерживайте и сжимайте защелку на 10-контактном разъеме питания.

При сжатии защелки поднимите разъем строго вверх, чтобы отсоединить его от платы.

Всегда тяните за кабели по их разъемам, а не за провода.

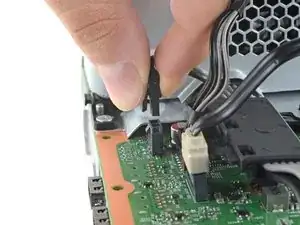

Удерживайте и сжимайте защелку на 2-контактном разъеме питания.

При сжатии защелки поднимите разъем строго вверх, чтобы отсоединить его от платы.

Откройте крышку пластиковой направляющей кабелей блока питания.

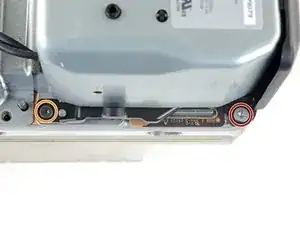

Используйте отвертку T8 Torx, чтобы снять четыре винта, крепящих блок питания по периметру:

Три серебряных винта длиной 35 мм

Один черный винт длиной 8.8 мм

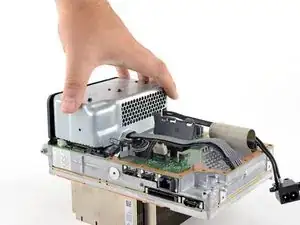

Снимите блок питания.

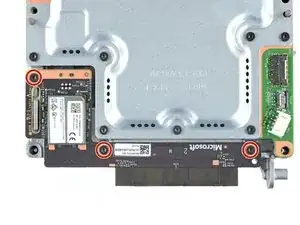

Используйте отвертку T8 Torx, чтобы снять три винта длиной 8.8 мм, закрепляющие плату Wi-Fi антенны.

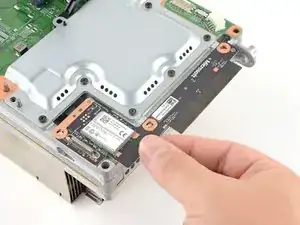

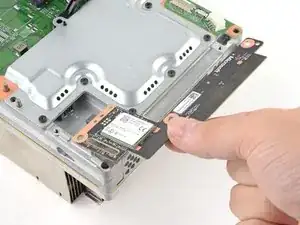

Удерживайте плату антенны и аккуратно вытяните её прямо от центрального шасси, чтобы отключить.

Не поднимайте плату антенны вверх, пока она не будет полностью отключена.

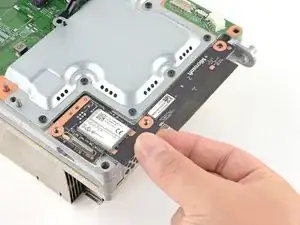

Снимите плату антенны.

Во время сборки совместите разъем платы с портом на центральном шасси и нажмите, чтобы подключить снова.

В зависимости от вашей модели Xbox, защелка соединительного кабеля может находиться в середине разъема. Если это так, перейдите к следующему шагу.

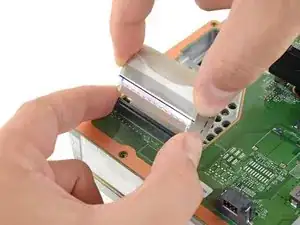

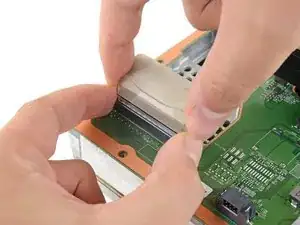

Удерживайте основание разъема соединительного кабеля пальцами.

Нажмите на каждую сторону разъема, чтобы разблокировать защелки кабеля.

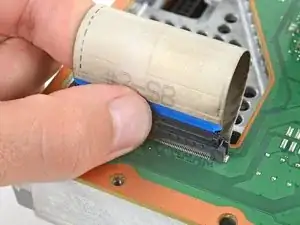

При нажатых защелках схватите края соединительного кабеля и аккуратно вытяните его прямо из разъема, чтобы отключить.

При правильном нажатии на защелки соединительный кабель должен легко вытащиться.

Во время сборки разъем соединительного кабеля должен "щелкнуть" на месте при полном вставлении.

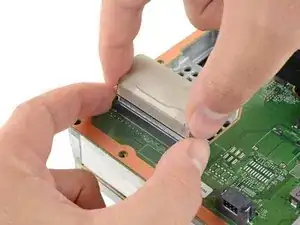

Используйте пальцы, чтобы сжать защелку в центре разъема соединительного кабеля.

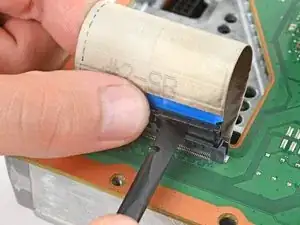

При сжатии защелки вставьте плоский конец лопатки между верхней частью разъема и защелкой разъема.

Поверните лопатку, чтобы поднять разъем из разъема, пока зажим в центре не disengage.

Используйте пальцы, чтобы вытянуть разъем прямо вверх и из разъема.

Во время сборки вставьте разъем соединительного кабеля в его разъем и нажмите на оба края, пока разъем не щелкнет на месте.

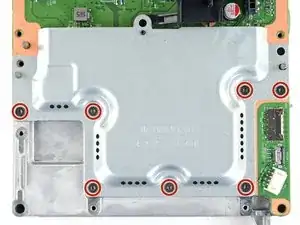

Используйте отвертку T8 Torx, чтобы снять семь винтов длиной 8.8 мм, крепящих защиту платы южного моста.

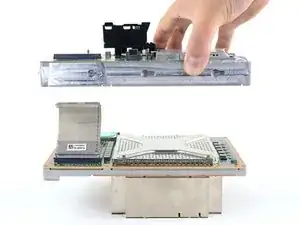

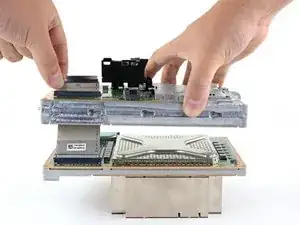

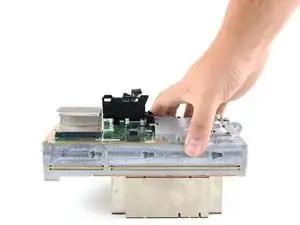

Поднимите центральное шасси над платой материнской платы и сборкой радиатора.

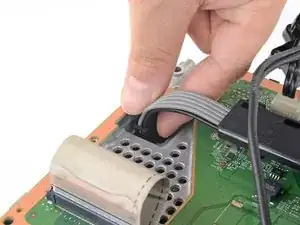

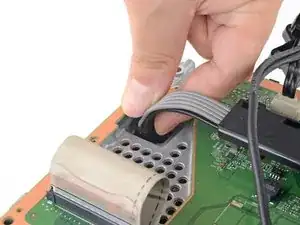

Протяните соединительный кабель через вырез на центральном шасси, когда вы его снимаете.

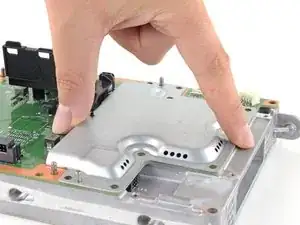

Снимите защиту платы.

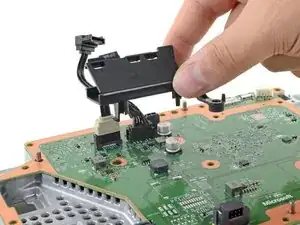

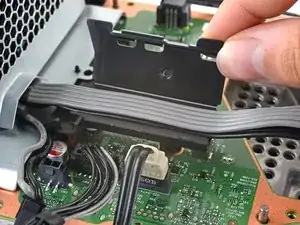

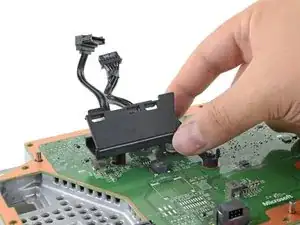

Поднимите, чтобы снять направляющую кабеля блока питания с платы южного моста.

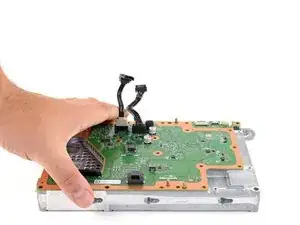

Удалите плату southbridge из центрального шасси.

Проверьте, установлены ли на вашей заменяющей плате кабели питания и передачи данных. Если нет, снимите их с оригинальной платы и перенесите на новую.
