Замена платы USB и кнопки синхронизации Xbox Series X

Перед началом полностью выключите питание и отключите все кабели от консоли.

Используйте пинцет, чтобы снять наклейку, скрывающую первый винт на задней панели, около основания.

Для более аккуратного снятия используйте iOpener или фен, чтобы прогреть наклейку.

Используйте пинцет или острое лезвие, чтобы приподнять угол большой наклейки на задней панели. Снимите её дальше пальцами, лишь настолько, чтобы открыть доступ ко второму винту.

Вам нужно лишь приподнять наклейку настолько, чтобы получить доступ к скрытому винту. Снимать её полностью не требуется.

Технически это пломбирующие наклейки, но не волнуйтесь—Microsoft не может законно аннулировать вашу гарантию, если вы ничего не повредите. Удачи!

Используйте отвертку T8 Torx, чтобы выкрутить два винта длиной 7.4 мм, удерживающие заднюю панель.

Во время ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место, чтобы не повредить консоль.

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, ближе к левой стороне основания.

Отожмите заднюю панель, чтобы освободить её из защёлок.

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, ближе к правой стороне основания.

Отожмите заднюю панель, чтобы освободить её из защёлок.

Схватите заднюю панель за образовавшееся отверстие и потяните её вверх и от корпуса, чтобы отщёлкнуть длинные кромки.

При сборке нажмите по краям задней панели, чтобы защёлкнуть её на место.

Задняя панель вставляется в зазор в верхней части корпуса.

Наклоните заднюю панель вверх и отведите её от верхнего края корпуса, чтобы освободить из зазора.

Снимите заднюю панель.

Используйте отвертку T8 Torx, чтобы выкрутить три винта, крепящие вентилятор к центральной раме:

Один плоский винт‑«панкейк» длиной 10.5 мм

Два винта длиной 8.8 мм

Возьмите коннектор кабеля вентилятора за края пальцами или тупым пинцетом и потяните вверх, чтобы отсоединить его от центральной рамы.

Всегда тяните за разъёмы кабелей, а не за сами провода.

При сборке проведите кабель вентилятора под его небольшим направляющим на корпусе вентилятора, чтобы он не мешал задней панели.

Выдвиньте вентилятор из его посадочного места, чтобы снять его.

При обратной установке учтите, что вентилятор можно установить только в одну сторону — убедитесь, что изображение Мастера Чифа обращено к вам.

Если вы заменяете вентилятор, новый вентилятор может не включать пластиковый монтажный кронштейн, который крепится к вентилятору четырьмя винтами T10 Torx. Это не показано в этом руководстве.

Используйте плоский конец лопатки, чтобы приподнять фиксатор, удерживающий основание к корпусу.

Схватите основание и поверните его против часовой стрелки, чтобы разблокировать от корпуса.

Возможно, вам придётся удерживать фиксатор в открытом положении, пока вы начнёте поворачивать основание.

Снимите основание.

При сборке вставьте выступы основания в их отверстия на корпусе и поверните по часовой стрелке, пока основание не защёлкнется во внутреннем фиксаторе.

Когда оно зафиксировано, строка «Hello from Seattle» будет параллельна боковым сторонам устройства.

Используйте отвертку T8 Torx, чтобы выкрутить два винта длиной 8.8 мм, которые крепят демпфер оптического привода к корпусу: один в основании и один сверху демпфера.

Поднимите виброизолятор оптического привода, чтобы снять его.

Виброизолятор прижимается к бокам оптического привода с помощью силиконовых подушек, поэтому возможно потребуется «пройти» изолятором по краю привода, чтобы соскользнуть с каждой стороны.

При сборке убедитесь, что виброизолятор прижат вниз и охватывает оба края оптического привода так, чтобы он был заподлицо с остальной частью центрального корпуса.

Используйте пару тупых пинцетов, чтобы захватить края разъема питания оптического привода и потянуть вверх, чтобы отсоединить его от привода.

Всегда тяните за разъемы кабелей, а не за сами провода.

Отсоедините кабель данных от оптического привода, потянув вверх пальцами.

Схватите верхний край оптического привода и вытяните его из посадочного места в корпусе, чтобы снять.

При сборке выровняйте выступы на нижнем крае оптического привода с направляющими отверстиями на дне корпуса.

Если привод неправильно выровнен, верхний виброизолятор не сможет быть установлен правильно, и считыватель дисков будет смещён относительно передней панели консоли.

Шлейфы и их разъемы чрезвычайно хрупки, поэтому всегда аккуратно открывайте фиксаторы и медленно вытягивайте кабели.

Используйте плоский конец лопатки, чтобы отогнуть металлический фиксатор шлейфа USB-порта.

При сборке аккуратно защёлкните металлический фиксатор на место после вставки кабеля.

Используйте пинцет, чтобы потянуть вверх за чёрную пластиковую вытяжную язычок и отсоединить кабель USB-порта.

Тяните только за язычок, а не за сам кабель.

Если кабель USB-порта приклеен к металлическому шасси, используйте iOpener или фен, чтобы нагреть кабель. В зависимости от модели Xbox может потребоваться поддеть кабель лопаткой для отделения клея.

Используйте заострённый конец лопатки, чтобы нажать на металлическую защёлку сбоку разъёма платы кабеля кнопки питания.

Удерживая металлическую защёлку нажатой, используйте пинцет, чтобы потянуть вверх за язычок и отсоединить кабель кнопки питания от центрального корпуса.

Тяните только за язычок, а не за сам кабель.

Не тяните за кабель без нажатия металлической защёлки, иначе вы рискуете повредить кабель или разъём.

При сборке кабель должен лёгко «щёлкнуть» при вставке на место.

Используйте отвертку Torx T8, чтобы удалить три винта длиной 7,4 мм, крепящие сборку центрального корпуса к корпусу консоли.

Осторожно оторвите заклеенный лентой шлейф USB-порта от радиатора.

В зависимости от модели Xbox клей может быть на нижней стороне кабеля. В этом случае используйте iOpener или фен для нагрева кабеля.

Центральный корпус выровнен с внешним корпусом направляющими выступами. Эти выступы должны выйти из своих пазов, чтобы корпус можно было поднять.

Возьмите центральный корпус и потяните его в сторону зелёной вентиляционной решётки в верхней части корпуса, отсоединив направляющие выступы от корпуса.

Поднимите сборку центрального корпуса, чтобы извлечь её из внешнего корпуса.

При сборке убедитесь, что ни один из шлейфов не защемлён при опускании центрального корпуса в корпус.

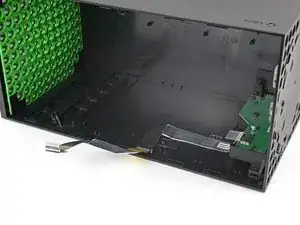

Кабель платы USB приклеен к корпусу кусочками лёгкого клея.

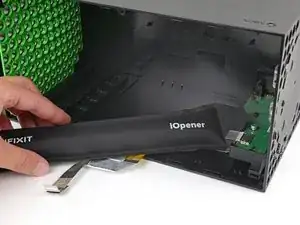

Используйте iOpener или фен, чтобы нагреть кабель платы USB.

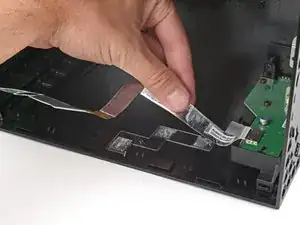

Будьте очень осторожны при поднятии кабеля у места его подключения к плате. Отрывайте аккуратно, при необходимости подденьте лопастью, чтобы отделить клей.

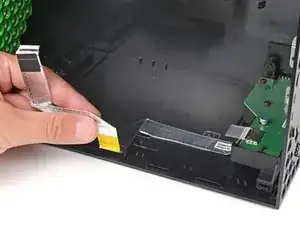

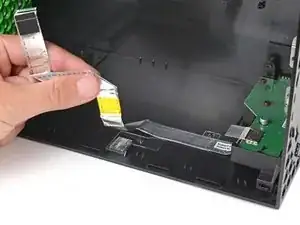

Используйте пальцы, чтобы оторвать кабель платы USB и полностью отделить его от корпуса.

При сборке используйте тонкий двухсторонний скотч для закрепления кабеля. Если на кабеле остался клей и он ещё липкий, вы можете использовать его повторно. Если у вас новый кабель, проверьте наличие заранее нанесённого клея и снимите защитные плёнки.

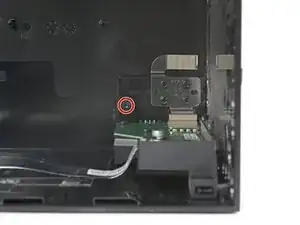

Используйте отвертку Torx T8, чтобы удалить два винта длиной 8,9 мм, крепящие кожух платы USB:

Один винт внутри корпуса

Один винт на дне корпуса (где была подставка)

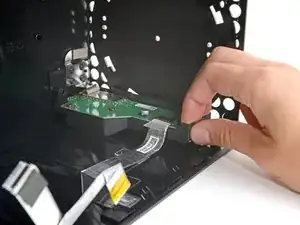

Используйте пальцы, чтобы сдвинуть кожух платы USB из-под металлической защёлки, удерживающей его в корпусе.

Снимите кожух.

При сборке:

Убедитесь, что кнопка Pair правильно ориентирована и полностью вставлена в паз.

Сильно сдвиньте кожух на место до щёлчка под металлической защёлкой.

Используйте отвертку Torx T8, чтобы вынуть четыре винта длиной 8,9 мм, закрепляющих плату USB в её корпусе.

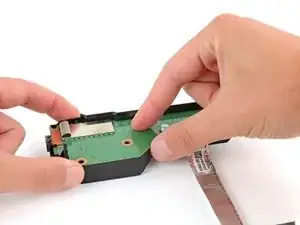

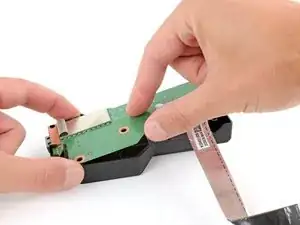

Поднимите более узкую сторону платы пальцами.

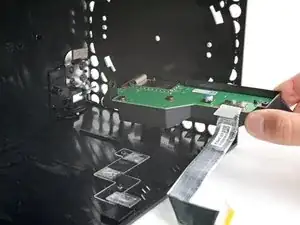

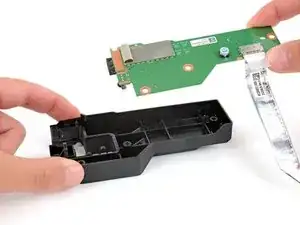

Оттяните плату от корпуса и выведите её из под защёлок, чтобы снять.

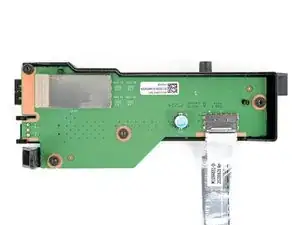

Проверьте, поставляется ли запасная плата с кабелем. Если нет, снимите кабель с оригинальной платы и перенесите его на замену.

При сборке вставляйте плату сначала под защёлки на более широкой кромке корпуса, затем уложите плату на место.
