Как открыть и очистить Xbox Series X (2TB Galaxy Black edition)

Перед началом полностью отключите питание и вытяните все кабели из консоли.

Используйте пинцет, чтобы удалить наклейку, скрывающую первый винт на задней панели, ближе к основанию.

Для более чистого удаления используйте iOpener или фен, чтобы нагреть наклейку.

Используйте пинцет или острое лезвие, чтобы поднять угол большой наклейки на задней панели. Используйте пальцы, чтобы отодвинуть её дальше, достаточно, чтобы открыть второй винт.

Вам нужно только отодвинуть эту наклейку до места, где вы можете получить доступ к скрытому винту. Не нужно полностью её снимать.

Технически это наклейки, которые указывают на несанкционированный доступ, но не переживайте — Microsoft не может законно аннулировать вашу гарантию, пока вы ничего не повредили. Удачи!

Используйте биту T8 Torx, чтобы открутить два винта длиной 7.4 мм, крепящих заднюю панель.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место, чтобы избежать повреждения консоли.

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, ближе к левой стороне основания.

Подденьте заднюю панель, чтобы освободить её от зажимов.

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, ближе к правой стороне основания.

Подденьте заднюю панель, чтобы освободить её от зажимов.

Удерживая заднюю панель за открытое пространство, которое вы только что создали, потяните её вверх и вдали от корпуса, чтобы отключить длинные края.

Во время сборки нажмите на края задней панели, чтобы зафиксировать её на месте.

Задняя панель вставляется в зазор в верхней части корпуса.

Наклоните заднюю панель вверх и потяните её вдали от верхнего края корпуса, чтобы освободить её из зазора.

Снимите заднюю панель.

Используйте биту T8 Torx, чтобы открутить три винта, крепящих вентилятор к центральному шасси:

Один винт фриски 10.5 мм

Два винта 8.8 мм

Используйте пальцы или тупой пинцет, чтобы удерживать края разъёма кабеля вентилятора и потяните вверх, чтобы отключить его от центрального шасси.

Всегда тяните за кабели по разъёмам, а не за проводами.

Во время сборки пропустите кабель вентилятора под его маленьким направляющим кабелем на корпусе вентилятора, чтобы он не мешал задней панели.

Потяните вентилятор из его слота, чтобы удалить его.

Во время повторной установки обратите внимание, что вентилятор можно установить только одним способом — убедитесь, что Master Chief обращен к вам.

Если вы заменяете вентилятор, новый вентилятор может не включать пластиковый установочный кронштейн, который крепится к вентилятору четырьмя винтами T10 Torx. Это не показано в данном руководстве.

Со временем пыль будет накапливаться внутри вентилятора и на лопастях вентилятора.

Используйте пинцет, чтобы удалить свободные волосы и комки пыли с вентилятора.

Используйте маленький воздуходув или слабый сжатый воздух, чтобы сдуть оставшуюся пыль с вентилятора.

Используйте палец, чтобы удерживать лопасти вентилятора в неподвижном состоянии — это облегчает их очистку.

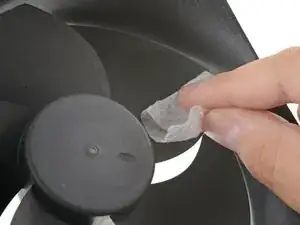

Если на лопастях вентилятора есть слой грязи, используйте мыльную воду на влажной тряпке или салфетке с изопропиловым спиртом, чтобы очистить его.

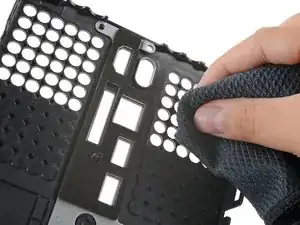

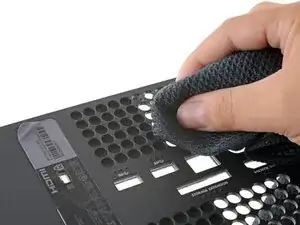

Используйте чистую тряпку или микрофибровую ткань, чтобы протереть обе стороны задней панели.

Xbox Series X вбирает воздух через большие ребра радиатора, и со временем они могут забиваться пылью и мусором.

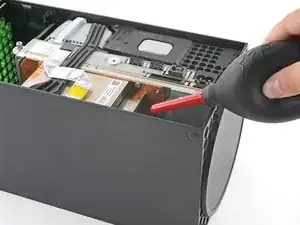

Используйте воздуходув, чтобы выдуть любую trapped dust с обеих сторон ребер радиатора.

Если вам нужно снять радиатор для более глубокой очистки, следуйте этому руководству.

В зависимости от того, насколько грязный внутренний блок вашей консоли, вам может понадобиться мягкая щетка, чтобы удалить больше пыли и грязи.

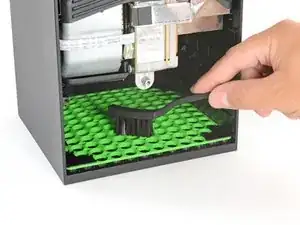

Используя антистатическую щетку или новую зубную щетку, очистите труднодоступные места от пыли.

После того как большинство частиц пыли будет удалено, используйте сжатый воздух, чтобы выдуть остатки пыли из консоли.

Помните: используйте это время, чтобы очистить любые другие грязные внутренние поверхности, прежде чем закрыть консоль. Удачной игры!
