Замена оптического привода Xbox Series X 2TB Galaxy Black

Прежде чем начать, полностью выключите питание и отключите все кабели от консоли.

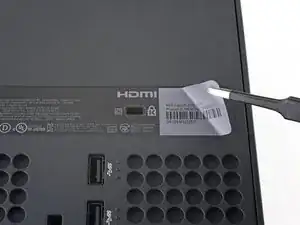

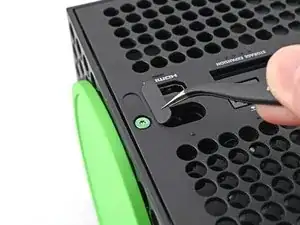

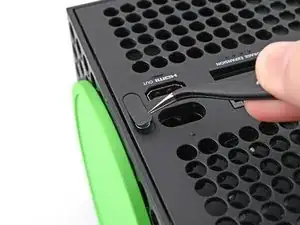

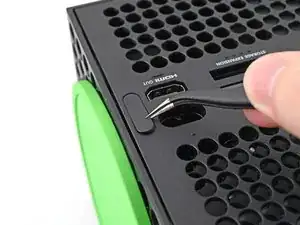

Используйте пинцет, чтобы снять наклейку, скрывающую первый винт на задней панели, рядом с основанием.

Для более аккуратного удаления используйте iOpener или фен, чтобы разогреть наклейку.

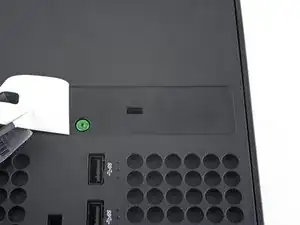

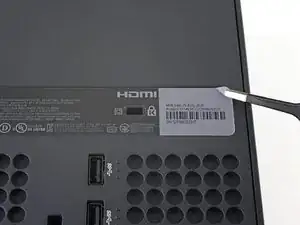

Используйте пинцет с тупыми концами, чтобы отогнуть большую наклейку на задней панели и открыть второй винт.

Вам нужно отогнуть наклейку лишь настолько, чтобы получить доступ к скрытому винту. Снимать её полностью не требуется.

Технически это пломбирующие наклейки, но не переживайте — Microsoft не может законно аннулировать вашу гарантию, если вы ничего не повредите. Удачи!

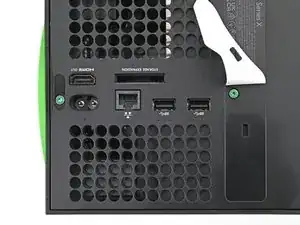

Используйте отвертку Torx T8, чтобы выкрутить два винта длиной 7.4 мм, крепящие заднюю панель.

В ходе ремонта отслеживайте каждый винт и возвращайте его на то же место, чтобы избежать повреждения консоли.

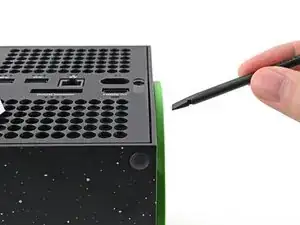

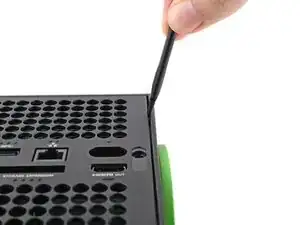

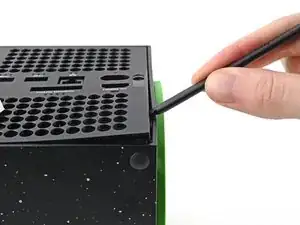

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, рядом с левой стороной основания.

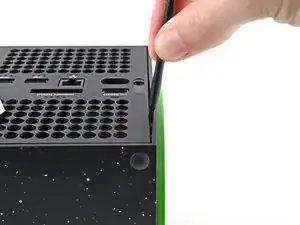

Подденьте заднюю панель, чтобы освободить её от защёлок.

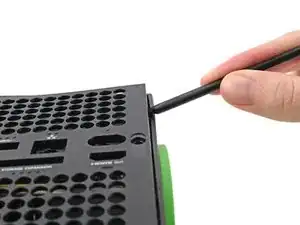

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, рядом с правой стороной основания.

Подденьте заднюю панель, чтобы освободить её от защёлок.

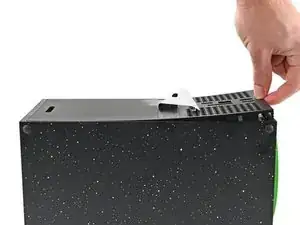

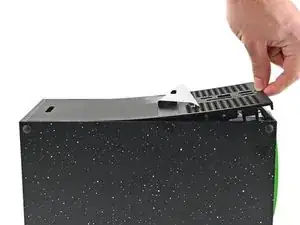

Схватите заднюю панель в образовавшемся отверстии и потяните её вверх и от корпуса, чтобы отщёлкнуть длинные кромки.

При сборке нажимайте по краям задней панели, чтобы защёлкнуть её на место.

Задняя панель вставляется в паз в верхней части корпуса.

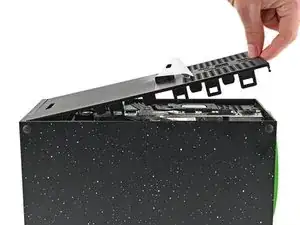

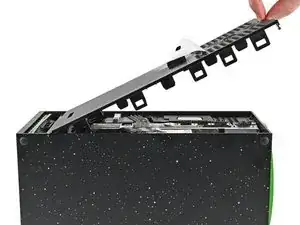

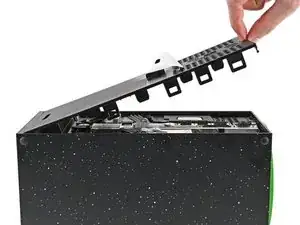

Наклоните заднюю панель вверх и потяните её от верхнего края корпуса, чтобы освободить из паза.

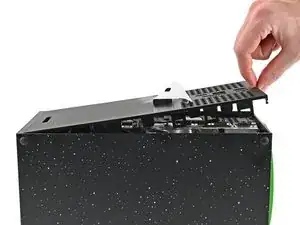

Снимите заднюю панель.

Используйте плоский конец лопатки, чтобы отпереть фиксирующую защёлку, удерживающую основание к корпусу.

Возьмите основание и поверните его против часовой стрелки, чтобы разблокировать его от корпуса.

Возможно, вам придётся удерживать защёлку открытой, пока начинаете поворачивать основание.

Снимите основание.

При сборке вставьте язычки основания в соответствующие отверстия корпуса и поверните по часовой стрелке, пока основание не защёлкнется в внутренней фиксирующей защёлке.

Когда оно зафиксировано, строка "Hello from Seattle" будет параллельна сторонам устройства.

Используйте отвертку Torx T8, чтобы выкрутить два винта длиной 8.8 мм, которые крепят виброизолятор оптического привода к корпусу: один у основания и один сверху изолятора.

Поднимите виброизолятор оптического привода, чтобы снять его.

Виброизолятор удерживается по бокам привода силиконовыми подушками, поэтому может потребоваться «пройти» изолятором по краям привода, чтобы снять его с каждой стороны.

При сборке убедитесь, что виброизолятор опущен и охватывает обе кромки оптического привода, чтобы он сел на одном уровне с остальной центральной частью шасси.

Используйте пинцет с тупыми концами, чтобы схватить кромки разъёма питания оптического привода и потянуть вверх, чтобы отключить его от привода.

Всегда тяните за разъёмы кабелей, а не за сами провода.

Используйте пальцы, чтобы потянуть вверх и отключить кабель данных от оптического привода.

Возьмитесь за верхнюю кромку оптического привода и выньте его из гнезда в корпусе, чтобы извлечь.

При сборке совместите штифты на нижней кромке оптического привода с направляющими отверстиями на дне корпуса.

Если привод будет смещён, верхний демпфер вибрации нельзя будет установить правильно, и считывающий механизм диска окажется невыстроенным по передней части консоли.

Отверткой Phillips отвинтите четыре винта 3,6 мм, крепящие крышку оптического привода.

Поднимите крышку оптического привода строго вверх, чтобы снять её.

Остроконечным концом лопатки поднимите запирающий язычок с шарниром на ZIF‑разъёме широкого ленточного кабеля.

Остроконечным концом лопатки поднимите запирающий язычок с шарниром на ZIF‑разъёме малого ленточного кабеля.

Остроконечным концом лопатки поднимите запирающий язычок с шарниром на ZIF‑разъёме малого ленточного кабеля, возле угла оптического привода.

Пара тупоконечных пинцетов: аккуратно извлеките каждый из трёх ленточных кабелей из их разъёмов.

Всегда вытягивайте ленточные кабели прямо из разъёмов, по направлению кабеля.

Используйте паяльник, чтобы распаять красный провод в углу платы оптического привода.

Затем распаяйте соседний чёрный провод. Держите и оттягивайте провода с платы парой тупоконечных пинцетов.

Соблюдайте общие правила безопасности при пайке: используйте защитные очки, работайте в хорошо проветриваемом помещении и мойте руки с мылом и водой после пайки.

Чрезмерное нагревание может повредить электронные компоненты. Не держите паяльник на плате длительное время.

При установке оригинальной платы в заменяемый оптический привод припаяйте красный провод к контактной площадке, помеченной R. Припаяйте чёрный провод к контактной площадке, помеченной B.

Отверткой Phillips отвинтите три винта длиной 3,3 мм, крепящие плату оптического привода.

Поднимите край платы в области пластиковых шестерён и сдвиньте плату к краю, чтобы она вышла из‑под защёлки рядом со штрихкодом.

При сборке сдвиньте плату под её защёлку и используйте направляющие штифты рядом с винтами для правильной ориентации платы.

Снимите плату оптического привода.

Используйте тот же процесс (начиная с этого шага), чтобы удалить плату оптического привода из вашего заменяющего привода.

Вам потребуется перенести вашу оригинальную плату оптического привода в новый привод.
