Замена антенны аксессуара Xbox Series X

Перед началом полностью выключите и отключите все кабели от вашей консоли.

Используйте пинцет, чтобы удалить наклейку, скрывающую первый винт на задней панели, рядом с основанием.

Для более аккуратного удаления используйте iOpener или фен, чтобы нагреть наклейку.

Используйте пинцет или острое лезвие, чтобы приподнять угол большой наклейки на задней панели. Используйте пальцы, чтобы отогнуть ее дальше, чтобы открыть доступ ко второму винту.

Вам нужно только приподнять эту наклейку, чтобы получить доступ к скрытому винту. Не нужно полностью ее снимать.

Технически это наклейки, свидетельствующие о вскрытии, но не беспокойтесь — Microsoft не может законно аннулировать вашу гарантию, если вы ничего не повредите. Удачи!

Используйте отвертку Torx T8, чтобы удалить два винта длиной 7,4 мм, закрепляющих заднюю панель.

На протяжении этого ремонта следите за каждым винтом и убедитесь, что он вернулся на свое место, чтобы избежать повреждения вашей консоли.

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, рядом с левой стороной основания.

Приподнимите заднюю панель, чтобы освободить ее от фиксирующих защелок.

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, рядом с правой стороной основания.

Приподнимите заднюю панель, чтобы освободить ее от фиксирующих защелок.

Возьмитесь за заднюю панель в открытом месте и потяните ее вверх и в сторону от корпуса, чтобы освободить длинные края.

Во время сборки прижмите по краям задней панели, чтобы защелкнуть ее на месте.

Задняя панель вставляется в зазор в верхней части корпуса.

Наклоните заднюю панель вверх и потяните ее от верхнего края корпуса, чтобы освободить ее из зазора.

Снимите заднюю панель.

Используйте отвертку Torx T8, чтобы удалить три винта, закрепляющие вентилятор к центральному шасси:

Один винт-панкейк длиной 10,5 мм

Два винта длиной 8,8 мм

Используйте пальцы или тупые пинцеты, чтобы схватиться за края разъема кабеля вентилятора и потянуть вверх, чтобы отключить его от центрального шасси.

Всегда тяните за кабели по разъемам, а не за самими проводами.

Во время сборки пропустите кабель вентилятора под его небольшим направляющим кабелем на корпусе вентилятора, чтобы он не мешал задней панели.

Сдвиньте вентилятор из его слота, чтобы удалить его.

При повторной установке обратите внимание, что вентилятор можно установить только одним способом — убедитесь, что Master Chief смотрит на вас.

Если вы заменяете вентилятор, новый вентилятор может не включать пластиковую монтажную скобу, которая прикрепляется к вентилятору четырьмя винтами Torx T10. Это не показано в этом руководстве.

Используйте плоский конец лопатки, чтобы приподнять защелку, удерживающую основание на корпусе.

Возьмитесь за основание и поверните его против часовой стрелки, чтобы разблокировать его от корпуса.

Возможно, вам придется держать защелку открытой, пока вы начинаете снимать основание.

Снимите основание.

Во время сборки опустите язычки основания в их отверстия на корпусе и поверните по часовой стрелке, пока основание не защелкнется на внутренней защелке.

Когда основание установлено на место, линия "Привет из Сиэтла" будет параллельна сторонам устройства.

Используйте отвертку Torx T8, чтобы удалить два винта длиной 8,8 мм, закрепляющие вибрационную изоляцию оптического привода на корпусе: один на основании и один на верхней части изолятора.

Поднимите вибрацию изолятор оптического привода, чтобы извлечь его.

Изолятор вибрации обхватывает стороны оптического привода силиконовыми подушечками, поэтому вам может понадобиться "пройти" изолятор по приводу, чтобы снять его с каждой стороны.

Во время сборки убедитесь, что изолятор вибрации надет и окружает обе стороны оптического привода, чтобы он был вровень с остальной частью центрального шасси.

Используйте пару тупых пинцетов, чтобы захватить края разъема питания оптического привода и потянуть вверх, чтобы отключить его от оптического привода.

Всегда тяните за кабели по разъемам, а не за самими проводами.

Используйте пальцы, чтобы потянуть вверх и отключить кабель данных от оптического привода.

Захватите верхний край оптического привода и потяните его из слота в корпусе, чтобы извлечь его.

Во время сборки совместите штырьки на нижнем крае оптического привода с направляющими отверстиями на дне корпуса.

Если привод неправильно выровнен, верхний изолятор вибрации не сможет быть установлен правильно, и считывающее устройство дисков будет неправильно выровнено с передней частью консоли.

Риббон-кабели и их разъемы очень хрупкие, поэтому всегда осторожно открывайте фиксирующие защелки и медленно тяните кабели.

Используйте плоский конец лопатки, чтобы открыть металлическую фиксирующую защелку на риббон-кабеле USB.

Во время сборки осторожно защелкните металлическую фиксирующую защелку обратно на место после вставки кабеля.

Используйте пару пинцетов, чтобы потянуть за черную пластиковую петлю, чтобы отключить кабель порта USB.

Тяните только за петлю, а не за сам кабель.

Если кабель порта USB кажется приклеенным к металлическому шасси, используйте iOpener или фен, чтобы нагреть кабель. В зависимости от вашей модели Xbox, возможно, вам также потребуется вставить лопатку под кабель, чтобы отделить клей.

Используйте заостренный конец лопатки, чтобы нажать на металлическую защелку с боку разъема кабеля кнопки питания.

С нажатой металлической защелкой используйте пару пинцетов, чтобы потянуть за петлю, чтобы отключить кабель кнопки питания от центрального шасси.

Тяните только за петлю, а не за сам кабель.

Не тяните за кабель без нажатия на металлическую защелку, иначе вы рискуете повредить либо кабель, либо разъем.

Во время сборки кабель должен легко "щелкнуть" на место при вставке.

Используйте отвертку Torx T8, чтобы удалить три винта диаметром 7.4 мм, которые крепят центральную сборку к корпусу.

Осторожно оторвите приклеенный риббон-кабель USB от радиатора.

В зависимости от вашей модели Xbox клей может находиться на нижней стороне кабеля. Если это так, используйте iOpener или фен, чтобы нагреть кабель.

Центральное шасси выровнено с корпусом с помощью направляющих штырьков. Эти штырьки должны быть извлечены из их отверстий, чтобы центральное шасси можно было поднять.

Захватите центральное шасси и потяните его к зеленой сетке вентилятора вверху корпуса, освободив направляющие штырьки от корпуса.

Поднимите центральную сборку, чтобы извлечь ее из корпуса.

Во время сборки убедитесь, что ни один из риббон-кабелей не зажат при опускании центрального шасси в корпус.

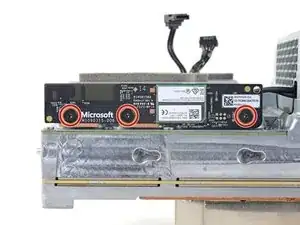

Используйте отвертку Torx T8, чтобы удалить три винта диаметром 9.6 мм, которые крепят антенную плату к центральному шасси.

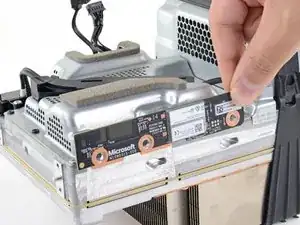

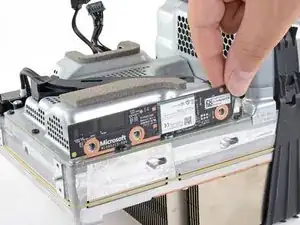

Захватите антенную плату и потяните ее прямо от центрального шасси, чтобы отключить ее.

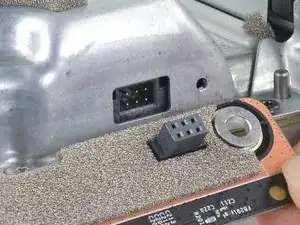

Во время сборки совместите разъем платы с портом на центральном шасси и нажмите для подключения.
