Ремонт разъёма картриджа Nintendo 64

Откройте Nintendo 64, чтобы получить доступ к материнской плате. Для инструкций перейдите сюда.

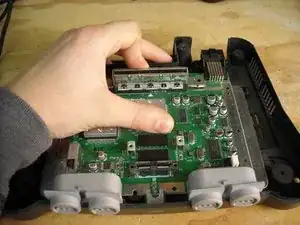

Отсоедините текущий разъём от материнской платы. Для этого просто потяните за разъём картриджа, расположенный в центре задней части консоли. Качайте его взад и вперёд и тяните вверх, пока он не отсоединится. Будьте осторожны с контактами, соединёнными внизу. Их необходимо подключить к материнской плате, поэтому не повредите их.

После отключения разъёма начинается процесс пайки. Это займет 30-40 минут, так как необходимо сделать 44 подключения от материнской платы к контактам. Приобретите катушку провода длиной не менее 244 см. Для каждого контакта будет нужно соединение длиной 5 см (5 см x 48 контактов = 244 см), так что отрежьте провод на 48 отрезков по 5 см каждый.

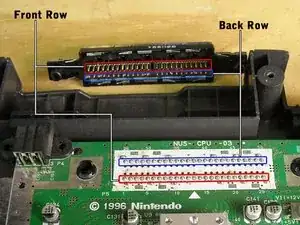

Начните с пайки одного конца 5-сантиметрового провода к самому левому контакту на отсоединённом разъёме картриджа, а другой конец провода к самому левому контактному пункту на материнской плате. Повторите этот шаг для каждой пары "контакт-точка подключения". Существует передний и задний ряд, каждый из которых имеет 24 контактных точки.

Когда все соединения будут выполнены, у вас должна быть запутанная группа проводов. Поместите подключённый разъём картриджа на своё место, чтобы он встал обратно в своё первоначальное положение, когда крышка Nintendo 64 будет установлена на место. Проверьте его работоспособность, вставив картридж в разъём и включив систему.
