Замена материнской платы Nintendo 64

Снимите крышку расширительного модуля, нажав на защёлку и вытянув крышку наружу.

Если в системе используется перемычка, для её снятия применяется та же процедура.

Вместо лопатки можно использовать маленькую ложку.

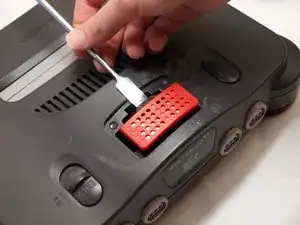

Подденьте расширительный модуль металлической лопаткой и извлеките его.

Открутите шесть винтов на нижней стороне, указанных на изображении, с помощью биты Gamebit или отвёртки.

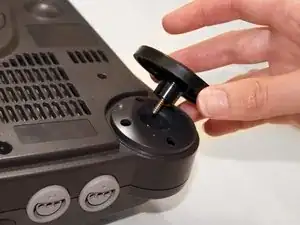

Снимите две передние ножки N64.

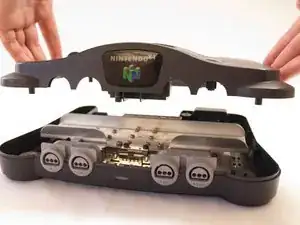

Поверните консоль верхней стороной вверх и снимите верхнюю крышку.

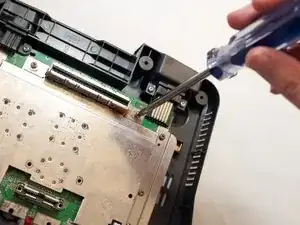

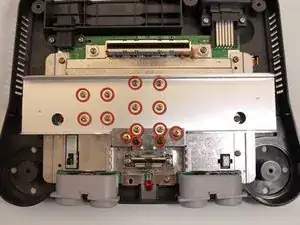

Открутите четырнадцать винтов, указанных на изображении, с помощью большой крестовой отвёртки.

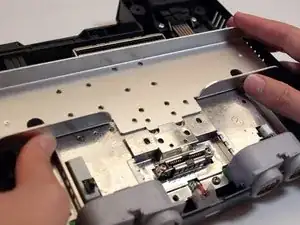

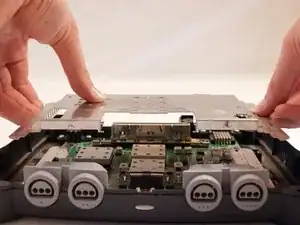

Снимите металлическую пластину, указанную на изображении, сдвинув её назад, а затем подняв вверх.

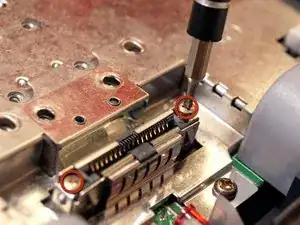

Открутите два винта, указанных на изображении, с помощью маленькой крестовой отвёртки.

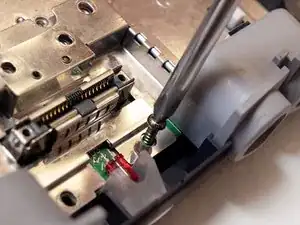

Открутите винт справа от индикатора с помощью большой крестовой отвёртки.

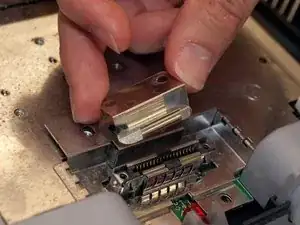

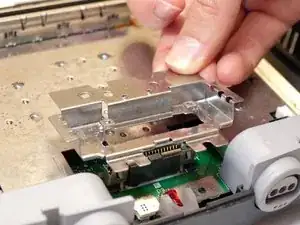

Снимите маленькую металлическую скобу с задней части разъёма расширительного модуля.

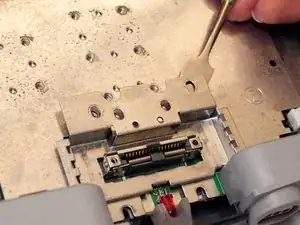

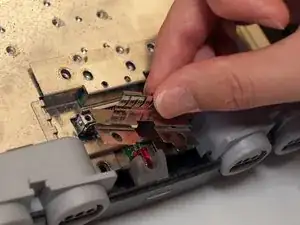

Снимите маленькую металлическую скобу с передней части разъёма расширительного модуля с помощью металлической лопатки.

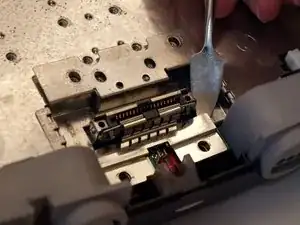

Снимите маленькую металлическую скобу за разъёмом расширения с помощью лопатки.

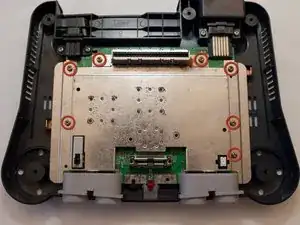

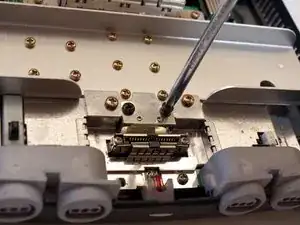

Открутите семь винтов, указанных на изображении, с помощью большой крестовой отвёртки.

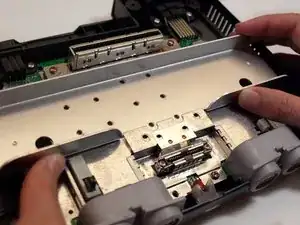

Снимите металлическую пластину, как указано на изображении.

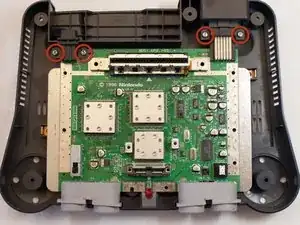

Открутите четыре винта, указанные на изображении, с помощью крестовой отвёртки №1.

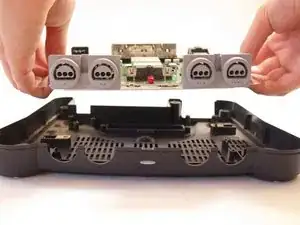

Поднимите и снимите материнскую плату.
