Ремонт аудиовизуального порта Nintendo 64

Откройте Nintendo 64, чтобы получить доступ к материнской плате. Шаги по открытию можно найти здесь.

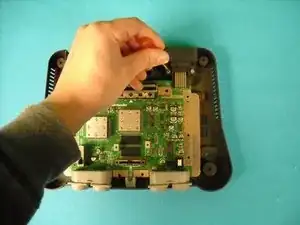

Найдите аудио/видеоподключения в правом заднем углу материнской платы. Должно быть шесть изогнутых золотых полос, соединяющих с материнской платой. Для свободного доступа к области A/V снимите пластиковую панель сверху, открутив левый и правый винты. После откручивания немного поднимите материнскую плату, чтобы снять панель.

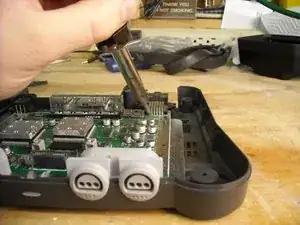

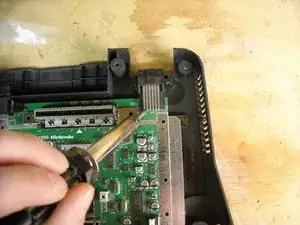

Нагрейте небольшой контакт (между каждой полосой и материнской платой) с помощью паяльника. Для достижения наилучших результатов нагрейте все 6 контактных точек, чтобы они стали мягкими и податливыми, а затем дайте им высохнуть и сформировать надежное соединение.

Нагревание и повторное формирование могут устранить окисление, которое может препятствовать прохождению электричества, поэтому дайте контакту восстановиться и высохнуть, а затем прикрепите панель обратно к области с 6 штырями. Проверьте выход на наличие правильного видеосигнала и/или аудиосигнала (в зависимости от возникшей проблемы).
