Замена материнской платы контроллера гитары Activision Guitar Hero Live

Первое, что мы хотим сделать, это снять гриф с корпуса. Это необходимо для доступа к внутренней части грифа или корпуса.

Круглая вкладка с треугольником может быть повернута, вставив отвертку с плоским лезвием 0,25" и повернув. Одновременно, когда вкладка поворачивается примерно на четверть оборота, потяните за гриф, он должен с легкостью выскользнуть.

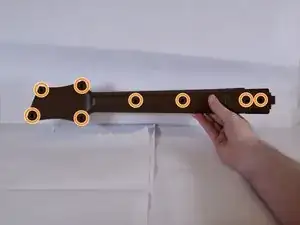

После отделения грифа от корпуса удалите восемь винтов с задней стороны грифа с помощью отвертки Philips 0. Все винты имеют длину 12 мм.

Затем удалите четыре винта, которые были скрыты под грифом.

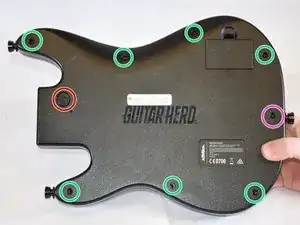

Наконец, удалите восемь винтов с задней стороны корпуса.

Этот винт внизу корпуса немного длиннее остальных.

С удалением всех винтов как гриф, так и корпус должны открыться с минимальным усилием.

При разделении передней и задней половин корпуса делайте это осторожно, так как проводка от аккумулятора к компонентам приклеена к каждой половине и может оторваться, если тянуть слишком грубо.

Это компоненты диба. Мы настоятельно рекомендуем удалить эти компоненты, прежде чем работать с другими участками корпуса, так как диб protrudes, что затрудняет установку на ровной поверхности.

Чтобы удалить диб, следуйте шагам, указанным в руководстве по замене диба, которое есть на нашем устройстве.

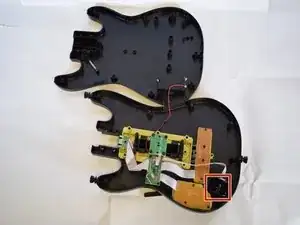

После открытия контроллера осторожно удалите кусок пластика, соединенный с проводом, как показано на фотографии.

После удаления куска пластика, который соединен с проводом, отложите его в сторону так, чтобы он не повредился.

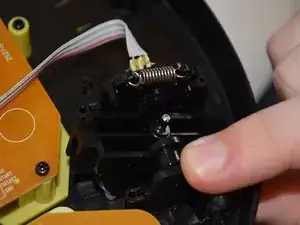

Осторожно удалите цилиндрическую крышку, потянув её наружу, она легко выскользнет.

Должен быть щелчок, когда деталь отсоединится, затем медленно вытащите часть и надежно храните.

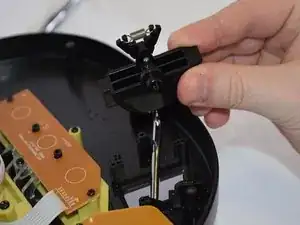

Возьмите диб за основание компонента и аккуратно поднимите, чтобы его удалить.

На этом этапе ничего не будет держать диб на месте, так что если вы чувствуете натяжение, что-то может застрять на дибе.

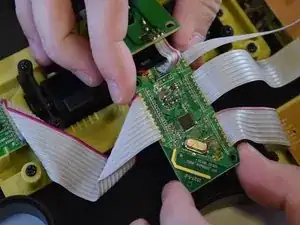

Сначала определите материнскую плату, она будет зеленой панелью, к которой подключены все пять отдельных белых проводов.

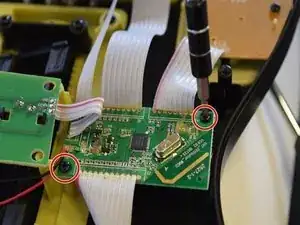

После того, как материнская плата была определена, начните откручивать материнскую плату, используя отвертку Philips 0. Будет два винта Philips 9 мм, они расположены в противоположных углах.

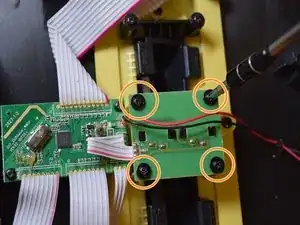

Чтобы полностью удалить материнскую плату, вам также нужно удалить панель, находящуюся прямо рядом с материнской платой. Там четыре дополнительных винта Philips длиной 12 мм с фланцами, которые соединяют отдельную панель с контроллером гитары, здесь мы будем использовать ту же отвертку Philips 0.

Последний компонент, который необходимо удалить для замены материнской платы, это соединитель корпуса и грифа. Этот соединитель контролирует связь между клавишами гитары и корпусом гитары (струнная панель, диб и т.д.).

Чтобы удалить соединитель корпуса и грифа, просто открутите один винт 12 мм, который его держит, используя отвертку Philips 0.

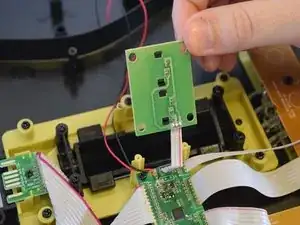

Наконец, аккуратно поднимите все три компонента, которые вы только что открутили, за углы. Материнская плата должно сняться с минимальным усилием.
