Замена передней крышки RedOctane X-Plorer
Передняя крышка гитары в основном декоративна, но её снятие необходимо для доступа к внутренним компонентам гитары. В этом руководстве показано, как заменить переднюю накладку гитары.
Шаг 1
Снимите ремень, сдвинув его с креплений на корпусе и грифе.
Шаг 2
Отверткой удалите девять винтов Phillips #1 длиной 12 мм по периметру корпуса.
Отверткой удалите два винта Phillips #1 длиной 15 мм, соединяющие панель корпуса с панелью грифа.
На некоторых моделях эти винты могут быть Torx.
Снимите заднюю крышку.
Шаг 3
Отверткой удалите пять винтов Phillips #1 длиной 12 мм вдоль грифа.
Снимите верхнюю оболочку грифа, чтобы открыть внутренние элементы.
Шаг 4
Отверткой удалите два винта Phillips #1 длиной 10 мм с платы вспомогательного разъёма.
Осторожно приподнимите вспомогательный разъём и извлеките его из корпуса.
Шаг 5
Удалите два винта Phillips #1 длиной 10 мм с платы разъёма RJ-14.
Поднимите разъём RJ-14 и извлеките его из корпуса.
Шаг 6
Отверткой удалите винты Phillips #1 длиной 10 мм с платы датчиков клавиш.
Приподнимите плату датчиков клавиш и извлеките её из грифа гитары.
При работе отверткой следите, чтобы не проколоть провода.
Шаг 7
Пальцами снимите резиновую прокладку, чтобы открыть цветные клавиши.
Шаг 8
Засуньте палец под гитару и подтолкните клавишу, чтобы выдавить её из корпуса.
Повторите этот шаг для оставшихся четырёх клавиш.
Шаг 9
Отверткой удалите четыре винта Phillips #1 длиной 14 мм по периметру платы датчика страм-бара.
Приподнимите плату датчика страм-бара и извлеките её из корпуса.
Шаг 10
Удалите два винта Phillips #0 длиной 7 мм.
Пальцами снимите черный держатель провода.
Шаг 11
Одной рукой извлеките тремоло-рычаг вместе с присоединёнными компонентами из корпуса.
Шаг 12
Двумя руками извлеките датчик тремоло-рычага.
Шаг 13
Отверткой удалите четыре винта Phillips #1 длиной 10 мм по периметру платы материнской платы.
Приподнимите материнскую плату и извлеките её из корпуса.
Шаг 14

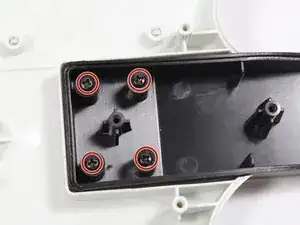

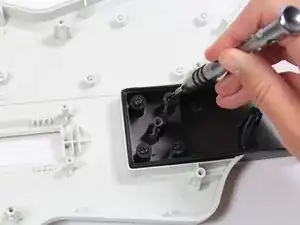

Отверткой удалите четыре винта Phillips #1 длиной 12 мм, соединяющие корпус с грифом.
Шаг 15

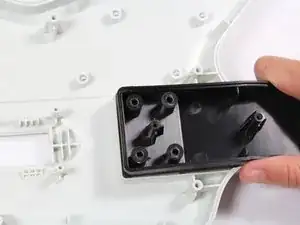

Снимите панель грифа с передней панели корпуса.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
