Замена кнопок лада беспроводной гитары Les Paul

В этом руководстве будет показано, как открыть гриф гитары и заменить кнопки лада, цветные кнопки на грифе, соответствующие нотам в игре.

Шаг 1

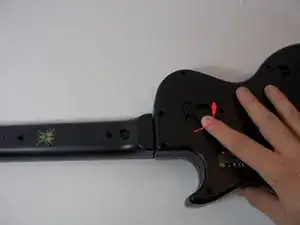

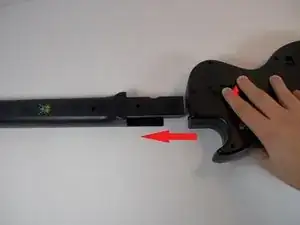

Потяните за замок на задней стороне корпуса, чтобы отсоединить гриф от корпуса.

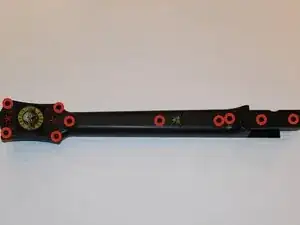

Удалите 10 винтов (каждый длиной 1 см) на задней стороне грифа с помощью отвертки безопасности T-10 Torx.

Снимите заднюю часть грифа.

Открутите два винта на плате грифа с помощью крестовой отвертки PH1. Каждый винт длиной 0.8 см.

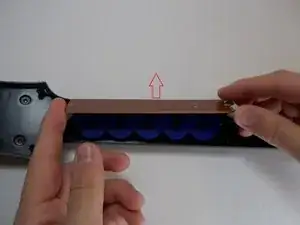

Снимите плату грифа.

Плата грифа очень плотно зафиксирована. Будьте осторожны, чтобы не сломать её.

Разъем от грифа к корпусу может легко выскочить на место. Убедитесь, что он на месте, прежде чем закрывать гриф.

Снимите синюю подушечку кнопки лада.

Эта подушечка не должна быть ничем прикреплена.

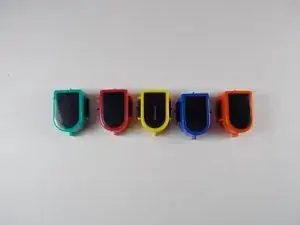

Теперь кнопки лада должны легко выскочить.

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
