Замена страм-бара на гитарном контроллере Activision Guitar Hero Live

Первое, что нужно сделать — отсоединить гриф от корпуса. Это необходимо, чтобы получить доступ либо внутрь грифа, либо в корпус.

Круглую защёлку с треугольником можно повернуть, вставив плоскую отвертку с наконечником 0,25" и повернув. Одновременно с поворотом примерно на четверть оборота тяните гриф — он должен соскользнуть при минимальном усилии.

После отделения грифа от корпуса снимите восемь винтов с задней части грифа крестовой отверткой Phillips №0. Все винты длиной 12 мм.

Далее снимите четыре винта, которые были закрыты грифом.

Наконец, снимите восемь винтов с задней части корпуса.

Этот винт внизу корпуса немного длиннее остальных.

После извлечения всех винтов обе половины корпуса и грифа должны открываться при минимальном усилии.

При separировании передней и задней половин корпуса действуйте осторожно: проводка от аккумуляторного отсека к компонентам приклеена к каждой половине и может оторваться в местах крепления при грубой тянущей нагрузке.

Это компоненты вимми-бара; мы настоятельно рекомендуем снять эти детали перед работой с другими частями корпуса, так как вимми-бар выступает и затрудняет укладку устройства на плоскую поверхность.

Чтобы снять вимми-бар, выполните шаги из руководства по замене вимми-бара, доступного на нашем устройстве.

После открытия контроллера аккуратно снимите пластиковую деталь, соединённую с полоской провода, как показано на фото.

После снятия пластиковой детали, соединяющейся с проводом, отложите её в место, где она не будет повреждена.

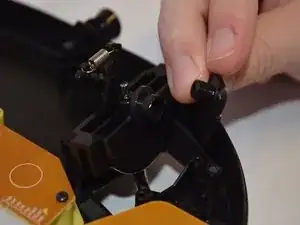

Осторожно снимите цилиндрическую крышку, потянув деталь наружу — она легко выйдет.

При отсоединении детали должен прозвучать щелчок, затем медленно выдвиньте часть и храните её в безопасном месте.

Возьмитесь за вимми-бар у основания и аккуратно поднимите, чтобы снять его.

На этом этапе ничего не должно удерживать вимми-бар, поэтому при появлении сопротивления что‑то может зацепляться за вимми-бар.

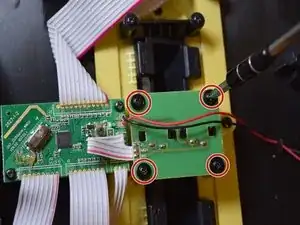

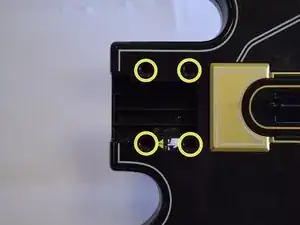

Снимите 4 винта с задней части панели страм-бара крестовой отверткой Phillips №0. Каждый винт 12 мм с расширенным бортиком.

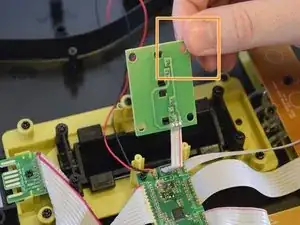

Осторожно поднимите панель страм-бара за углы и отложите.

Не тяните панель слишком сильно — белая оплётка проводов может быть повреждена при чрезмерном усилии.

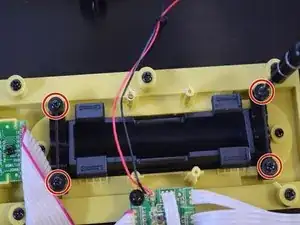

Найдите страм-бар (он непосредственно под снятой панелью); его удерживают четыре винта длиной 9 мм. Снимите винты крестовой отвёрткой Phillips №0.

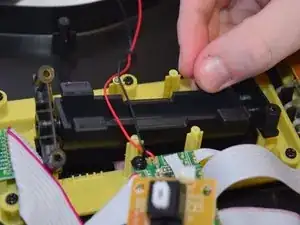

После снятия винтов страм-бар можно легко извлечь, вытянув его из посадочного места.

Будьте осторожны при извлечении страм-бара из гнезда — провода, видимые на фото, легко зацепить и повредить.

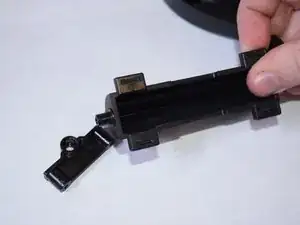

После снятия страм-бара на его конце находится прямоугольный элемент, который можно снять для нанесения смазки при необходимости.
