Замена соединителя Pogo-Pin беспроводного контроллера Guitar Hero для Xbox 360

Консоли

Между грифом и корпусом гитары находятся соединители, называемые pogo-контактами. Со временем пружины в контактах изнашиваются и приводят к тому, что контроллер не регистрирует нажатия. Этот ремонт заменяет соединение pogo-контактов на соединение DB9, что позволяет корректно считывать входы при сохранении возможности проведения дальнейшего обслуживания контроллера.

Шаг 1

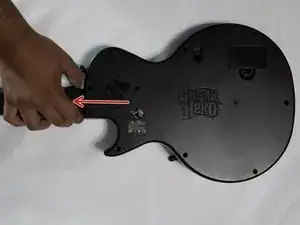

Положите контроллер на спинку и разъедините гриф и корпус гитары. Для этого одновременно переведите переключатель на задней части и потяните гриф от корпуса.

Шаг 2

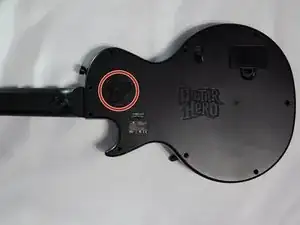

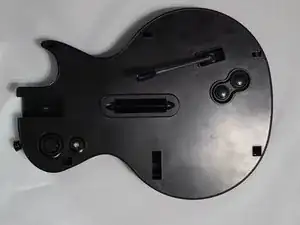

Нажмите переключатель рядом с крышкой батарейного отсека.

Это освободит переднюю панель контроллера.

Шаг 3

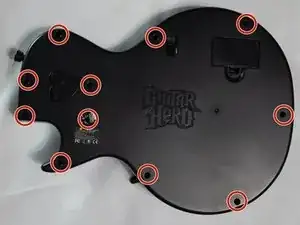

Откройте корпус гитары, выкрутив 11 винтов 10 мм в отмеченных отверстиях крестовой отверткой Torx T10.

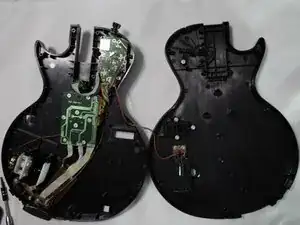

Откройте корпус гитары так, чтобы он лежал раскрытым, как на изображении.

Шаг 4

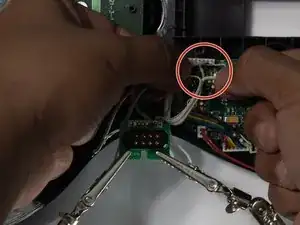

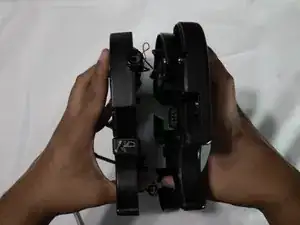

Разъедините провода, аккуратно потянув их в стороны.

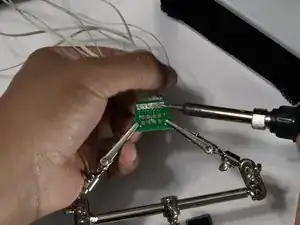

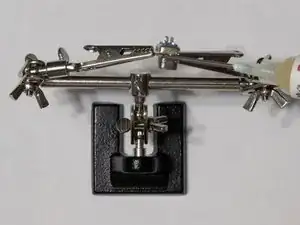

Отпаивайте провода от разъёма, прижимая паяльник к точкам пайки и затем оттягивая провод.

Нанесение флюса на точки пайки может облегчить процесс выпайки.

Слишком быстрое натяжение провода может повредить провод или связанные с ним компоненты.

Пары при выпайке могут быть опасны, рекомендуется использовать вытяжку для дыма во время выпайки.

Шаг 5

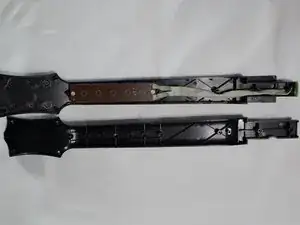

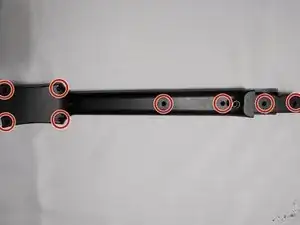

Используя отвертку Torx T10, выкрутите восемь винтов 10 мм в отмеченных отверстиях, чтобы снять заднюю крышку грифа гитары.

Шаг 6

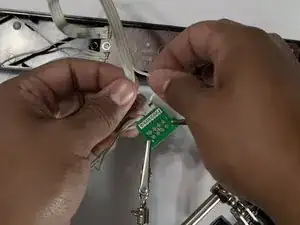

Разделите провода с помощью канцелярского ножа, прорезая между проводами и потянув для полного разделения.

Отпаивайте провода, прижимая паяльник к точкам пайки и оттягивая провода.

Нанесение флюса на точки пайки может облегчить процесс выпайки.

Пары при выпайке могут быть опасны, рекомендуется использовать вытяжку для дыма во время выпайки.

Слишком быстрое натяжение провода может повредить провод или связанные с ним компоненты.

Шаг 7

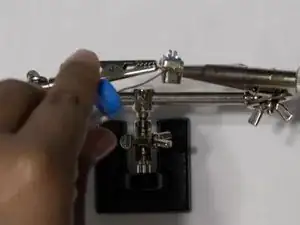

Чтобы использовать разъемы DB9, необходимо обрезать боковые части металлической оболочки, чтобы они поместились в корпус гитары.

Используйте флюс и припой, чтобы «зашить» две стороны металлической пластины вместе.

Пары при пайке могут быть опасны, рекомендуется использовать вытяжку для дыма во время пайки.

Шаг 8

Перед пайкой проводов к разъёмам убедитесь, что вы маркировали провода по цвету. Это гарантирует правильную пайку проводов к разъёмам.

Цвета проводов для грифа следующие: 1‑Зелёный, 2‑Тёмно‑синий, 3‑Светло‑синий, 4‑Оранжевый, 5‑Тёмно‑синий, 6‑Жёлтый, 7‑Красный, 8‑Тёмно‑синий.

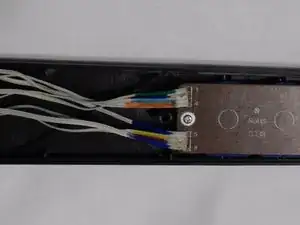

На плате в грифе гитары видно, что провода припаяны к пронумерованным контактам. Эти номера соответствуют указанным цветам.

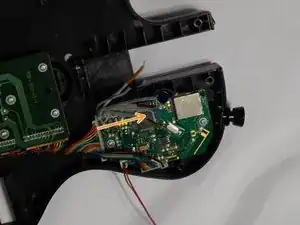

Провода на корпусе гитары пронумерованы 1–8 в направлении стрелки.

Цвета проводов корпуса гитары совпадают с цветами проводов грифа.

Шаг 9

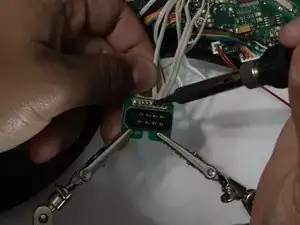

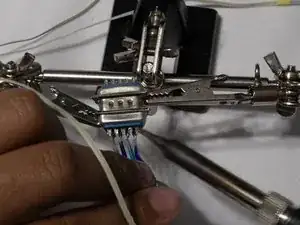

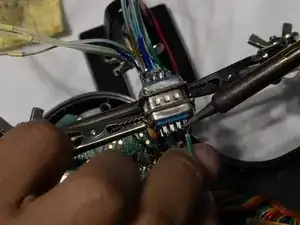

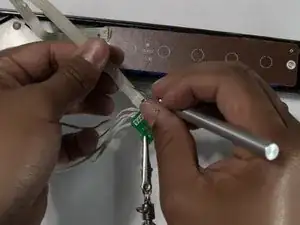

Припаяйте провода к разъёмам DB9, оставив средний контакт пустым — это облегчит установку разъёмов в корпус.

Порядок пайки проводов не имеет значения, если цвета проводов соответствуют с обеих сторон.

После пайки проводов вы можете закрыть гитару и собрать контроллер, выполнив сборку в обратном порядке.

Для исправления ошибок по ходу работы полезно иметь отсос для припоя.

Убедитесь, что провода грифа припаяны к штекерному (мужскому) разъёму, а провода корпуса — к гнездовому (женскому) разъёму.
