Замена клавиш гитары Activision Guitar Hero Live

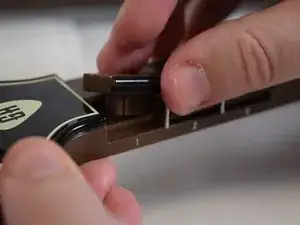

Первое, что нужно сделать — отделить шейку от корпуса. Это необходимо, чтобы получить доступ либо к внутренностям шейки, либо к корпусу.

Круглая защёлка с треугольником поворачивается при вставке плоской отвёртки с наконечником 0,25" и повороте. Одновременно, при повороте защёлки примерно на четверть оборота, потяните шейку — она должна легко выскользнуть при минимальном усилии.

После отделения шейки от корпуса снимите восемь винтов с задней части шейки крестовой отвёрткой Phillips №0. Все винты имеют длину 12 мм.

Далее снимите четыре винта, которые были прикрыты шейкой.

Наконец, снимите восемь винтов с задней части корпуса.

Винт внизу корпуса чуть длиннее остальных.

После выкручивания всех винтов обе половины корпуса и шейки должны открыться при минимальном усилии.

При разделении передней и задней половин корпуса делайте это осторожно — проводка от батарейного блока к компонентам приклеена к каждой половине и может оторваться от точек крепления, если тянуть грубо.

Это компоненты рычага «whammy», настоятельно рекомендуем удалить эти элементы перед работой в других областях корпуса, так как рычаг выступает и мешает удобно положить устройство на плоскую поверхность.

Чтобы снять рычаг, следуйте шагам в руководстве по замене рычага, опубликованном на нашей странице устройства.

После открытия контроллера осторожно снимите пластиковую деталь, соединённую с полоской провода, как показано на фото.

После снятия пластиковой детали, соединяющейся с проводом, отложите её в безопасное место, где она не повредится.

Осторожно снимите крышку в форме цилиндра, потянув деталь наружу — она легко выскользнёт.

Вы должны услышать щелчок при отсоединении детали, затем медленно выдвиньте часть и уберите её в безопасное место.

Возьмитесь за основание рычага Whammy и аккуратно поднимите, чтобы снять рычаг.

В этот момент ничего не должно держать рычаг на месте, поэтому если вы чувствуете натяжение — что-то может зацепляться за рычаг.

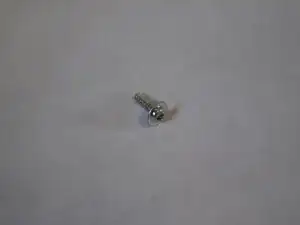

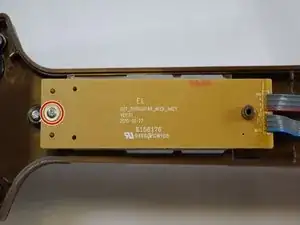

Используйте крестовую отвёртку Phillips №0, чтобы выкрутить один серебряный винт 12 мм, фиксирующий плату.

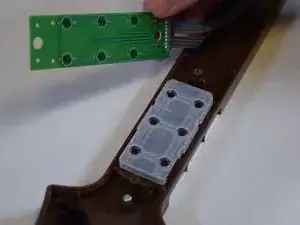

Осторожно потяните плату вверх и от себя. Провода и разъёмы выйдут вместе с платой.

Затем снимите пластиковую резиновую прокладку.

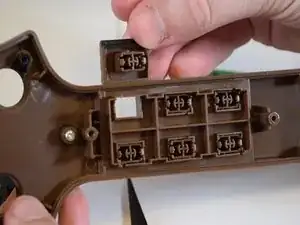

Теперь открыт доступ к задней части клавиш — их можно выдавить вручную либо следовать нашему руководству по устранению неполадок для снятия клавиш с шейки, размещённому на странице устройства.
