Замена рычагов вибрато беспроводной гитары Les Paul
Этот гид покажет, как заменить рычаг вибрато на вашей беспроводной гитаре Les Paul для Guitar Hero. Рычаг вибрато управляет функцией в игре, которая увеличивает очки во время игры.
Перед началом ремонта убедитесь, что гитара выключена и батареи сняты.
Шаг 1

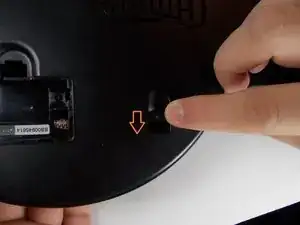

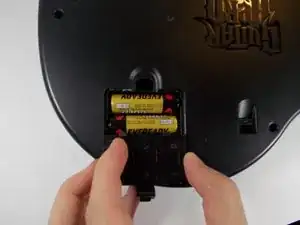

Удалите батареи
Шаг 2

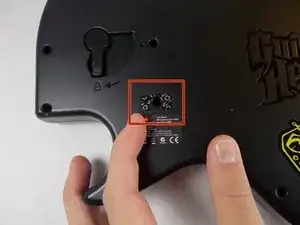

Удалите наклейку, аннулирующую гарантию
Наклейка закрывает торкс-винт
Шаг 3

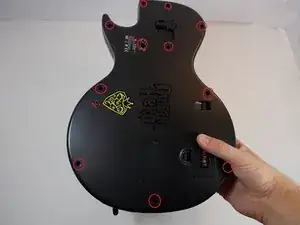

Открутите 11 винтов, крепящих заднюю часть корпуса с помощью отвертки Torx T10. Каждый винт длиной 1 см.

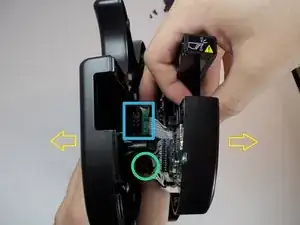

Тяните на себя, это отсоединит заднюю часть гитары от передней.
Осторожно снимите заднюю часть корпуса
Шнур аккумулятора прикреплен с обеих сторон гитары, будьте осторожны, чтобы не порвать его.
Соединитель neck может быть прилипшим к задней части, поэтому убедитесь, что вы отсоединили его перед полным вытаскиванием.
Шаг 4

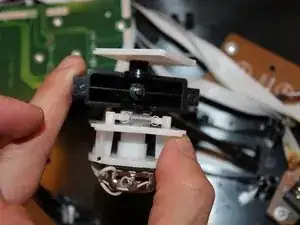

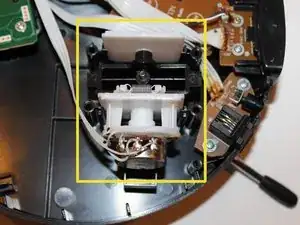

Осторожно выньте рычаг вибрато из слота, он должен легко выскользнуть.
Убедитесь, что провода не порваны и не повреждены, иначе их придется заменить.
Шаг 5
После извлечения детали могут легко разделиться, если потянуть за стороны.
Рычаг вибрато должен разъединиться на несколько частей.
Если какая-либо часть сломана, ее необходимо заменить.
Шаг 6

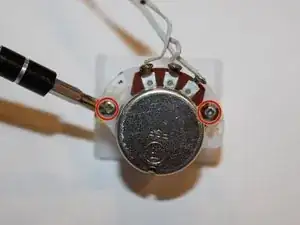

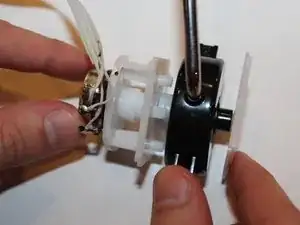

Удалите два винта с помощью крестовой отвертки. Каждый винт длиной 0,8 см.

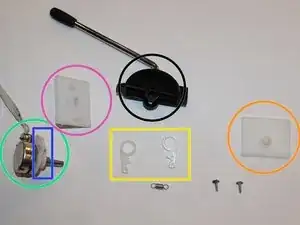

Сделайте так, чтобы другие пластиковые детали снялись с металлической детали, чтобы все детали были разъединены. Каждой детали будет присвоен номер и цвет для упрощения ремонта.
Рычаг вибрато
Пластиковая деталь 1
Пластиковая деталь 2
Пластиковая деталь 3 и 4
Пластиковая деталь 5
Металлическая деталь
Шаг 7
Установите пластиковую деталь 3 и 4 в слот для рычага вибрато так, чтобы они перекрывались.
Острые края должны смотреть друг на друга.

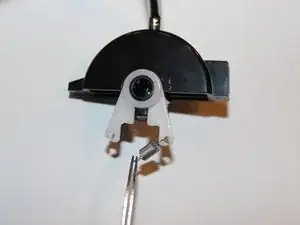

Затем используйте пинцет или руки, чтобы соединить пружину между пластиковой деталью 3 и 4.
Шаг 8

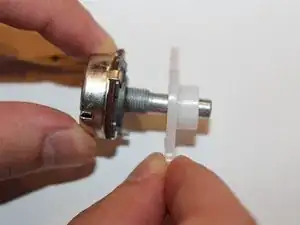

Подсоедините металлическую деталь к пластиковой детали 5 и убедитесь, что металлические шипы входят в соответствующие отверстия.

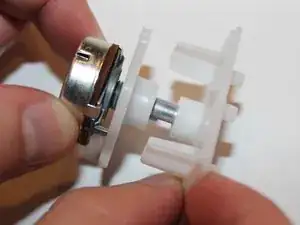

Затем наденьте пластиковую деталь 2 на металлическую деталь и убедитесь, что три выступа находятся на верхней половине.

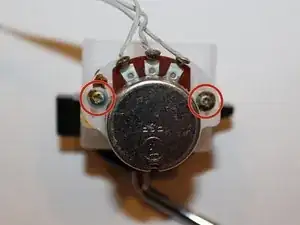

После этого убедитесь, что отверстия металлической детали и пластиковых деталей совпадают, и закрепите их с помощью крестовой отвертки.
Шаг 9

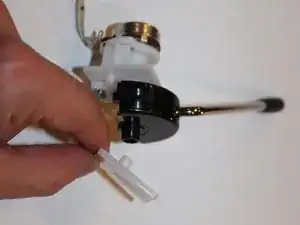

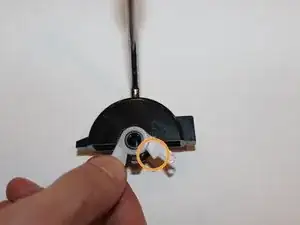

Соедините каждую деталь с рычагом вибрато.

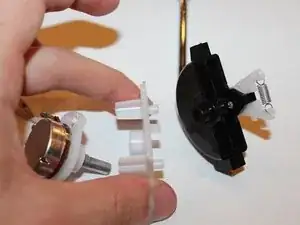

Металлическая деталь будет соединена со стороны пластиковых деталей 3 и 4. Пластиковая деталь 1 будет с другой стороны.
Убедитесь, что каждая часть правильно вошла на свое место.
Наконец, вставьте рычаг вибрато обратно на место.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
