Замена соединения грифа беспроводной гитары Les Paul

Извлеките батарейки

Удалите наклейку «Гарантия аннулируется»

Наклейка закрывает винт Torx

Отверните 11 винтов, крепящих заднюю часть корпуса, с помощью отвертки Torx T10. Длина каждого винта составляет 1 см.

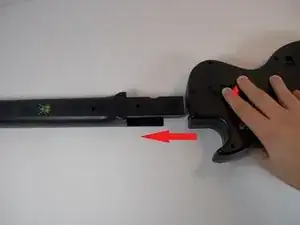

Нажмите на пластину, это отделит заднюю часть гитары от передней.

Осторожно снимите заднюю часть корпуса

Шнур блока батарей подключен к обеим частям гитары, будьте осторожны, чтобы не порвать его.

Соединитель грифа может быть прикреплен к задней части, поэтому убедитесь, что отсоединили его, прежде чем полностью снять ее.

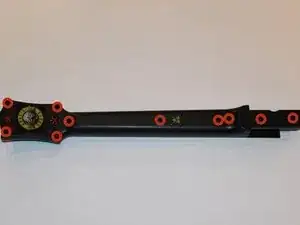

Отверните 10 винтов (длиной 1 см каждый) на задней части грифа с помощью защитной отвертки Torx T10.

Снимите заднюю крышку грифа.

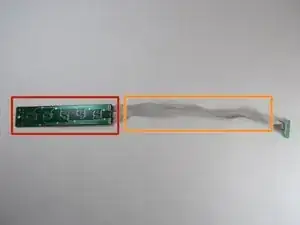

Сначала проверьте, не повреждена ли материнская плата кнопок.

Затем убедитесь, что провод не поврежден.

Далее убедитесь, что материнская плата соединения также не повреждена.

Если какая-либо из этих деталей повреждена, ее необходимо заменить.

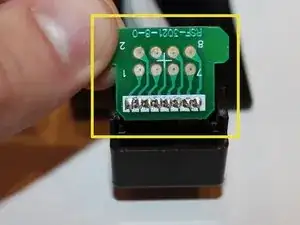

Проверьте, не поврежден ли чип соединения грифа внутри гитары.

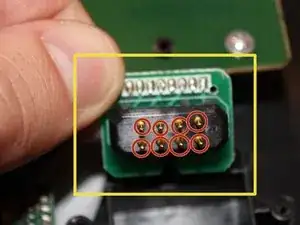

Убедитесь, что все 8 контактов чипа не повреждены и не сломаны.

Если чип грифа поврежден, его необходимо заменить.

Механизм фиксации может быть еще одной причиной неисправности соединения грифа.

Для доступа используйте руководство по разборке гитары.

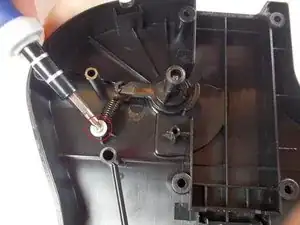

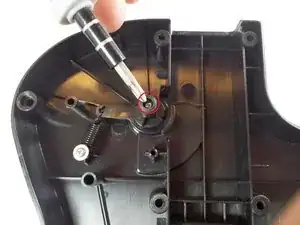

Начните с откручивания двух винтов, фиксирующих основные соединительные детали. Первый винт длиной 1 см, второй — 0,8 см.

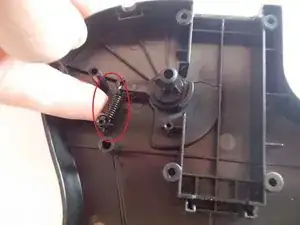

Снимите пружину с основного соединительного механизма. Она должна сниматься довольно легко.

Если эта пружина сломана или порвана, ее необходимо заменить.

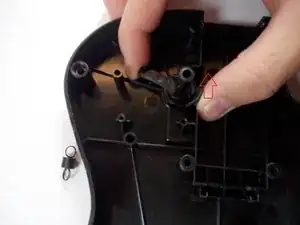

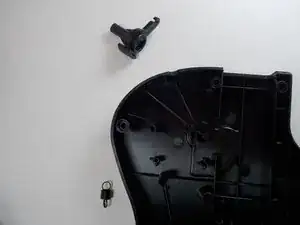

Извлеките основной соединительный механизм.

Убедитесь, что он не сломан, иначе его потребуется заменить.

Сборка осуществляется обратной установкой механизма, закреплением пружины и вкручиванием двух винтов на место.
