Замена материнской платы RedOctane X-Plorer
Если материнская плата повреждена, сначала необходимо удалить всю остальную электронику, чтобы получить к ней доступ. Это руководство покажет шаги, необходимые для доступа к материнской плате.
Шаг 1
Снимите ремень, оттянув его с креплений на корпусе и шее.
Шаг 2
Отверткой Phillips #1 удалите девять винтов 12 мм по периметру корпуса.
Отверткой Phillips #1 удалите два винта 15 мм, соединяющие панель корпуса с панелью шеи.
На некоторых моделях эти винты могут быть Torx.
Снимите заднюю крышку корпуса.
Шаг 3
Отверткой удалите пять винтов 12 мм Phillips #1 вдоль шеи.
Снимите верхнюю оболочку шеи, чтобы открыть внутренние компоненты.
Шаг 4
Отверткой удалите два винта 10 мм Phillips #1 с платы вспомогательного порта.
Аккуратно поднимите вспомогательный порт, чтобы извлечь его из корпуса.
Шаг 5
Удалите два винта 10 мм Phillips #1 с платы разъёма RJ-14.
Поднимите разъём RJ-14, чтобы извлечь его из корпуса.
Шаг 6

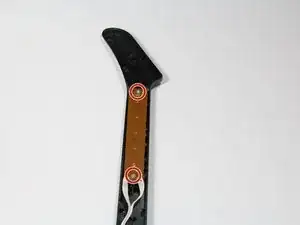

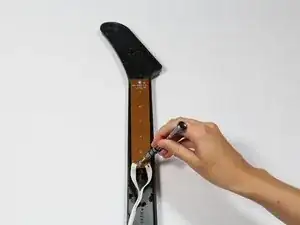

Отверткой удалите винты 10 мм Phillips #1 с платы датчика клавиш.

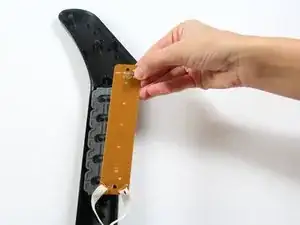

Поднимите плату датчика клавиш, чтобы извлечь её из грифа гитары.
При использовании отвертки следите, чтобы не повредить проводку.
Шаг 7

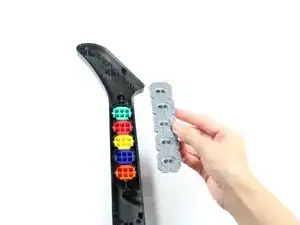

Снимите резиновую прокладку пальцами, чтобы открыть цветные клавиши.
Шаг 8

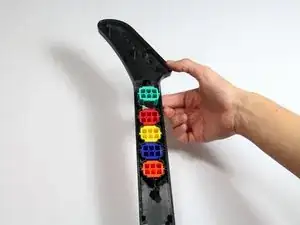

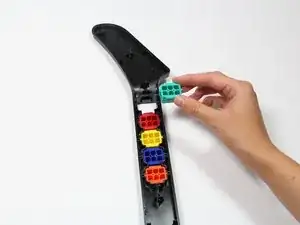

Просуньте палец под гитару и вытолкните клавишу из корпуса.
Повторите этот шаг для остальных четырёх клавиш.
Шаг 9

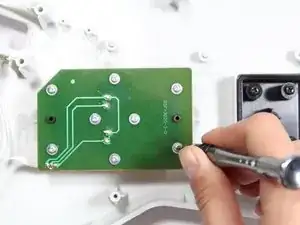

Отверткой удалите четыре винта 14 мм Phillips #1 по периметру платы датчика струнодержателя.

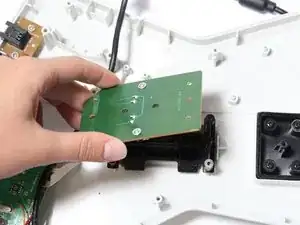

Поднимите плату датчика струнодержателя, чтобы извлечь её из корпуса.
Шаг 10

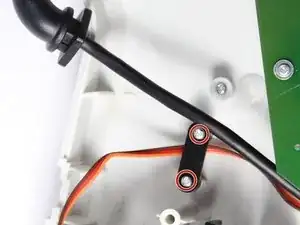

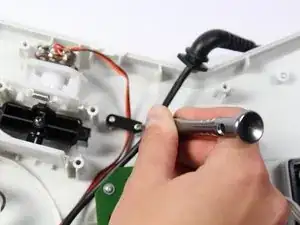

Удалите два винта 7 мм Phillips #0.
Пальцами снимите чёрный фиксатор провода.
Шаг 11

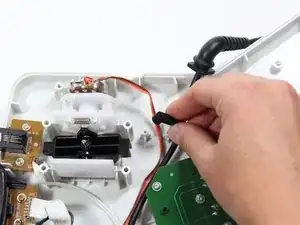

Одной рукой извлеките вилку вибрато (whammy bar) вместе с присоединёнными компонентами из корпуса.
Шаг 12

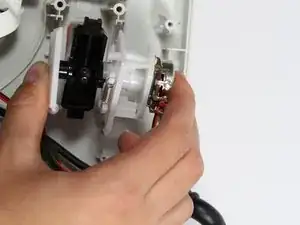

Двумя руками извлеките датчик вибрато.
Шаг 13

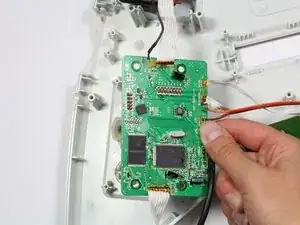

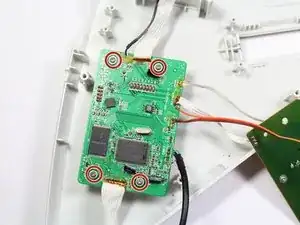

Отверткой удалите четыре винта 10 мм Phillips #1 по периметру материнской платы.

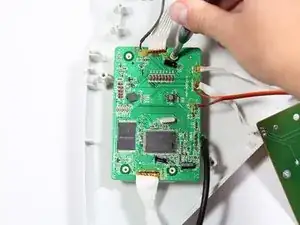

Поднимите материнскую плату, чтобы извлечь её из корпуса.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
