Замена разъема AUX контроллера RedOctane X-Plorer
Вы можете легко получить доступ к разъему AUX через гриф гитары. Этот гид покажет, как заменить разъем AUX, расположенный в нижней части гитары.
Шаг 1

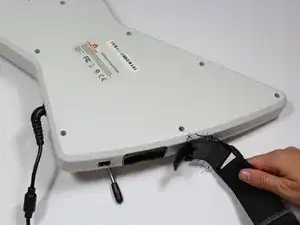

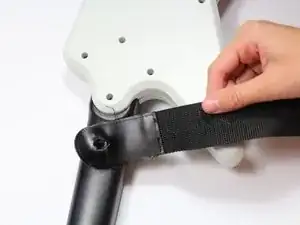

Снимите ремень, отдернув его от креплений на корпусе и грифа.
Шаг 2

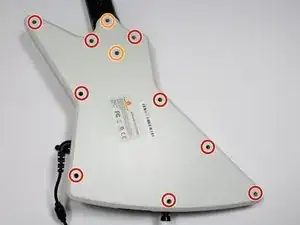

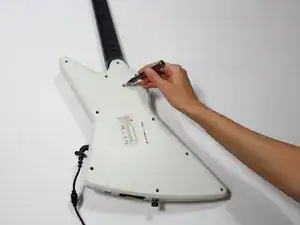

Удалите девять винтов Phillips #1 длиной 12 мм по периметру корпуса с помощью отвертки.
Удалите два винта Phillips #1 длиной 15 мм, соединяющие панель корпуса с панелью грифа, с помощью отвертки.
На некоторых моделях эти винты могут быть с головкой Torx.

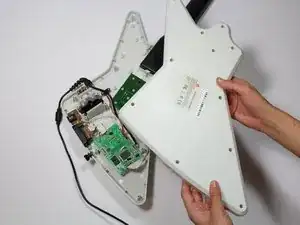

Снимите заднюю крышку корпуса.
Шаг 3

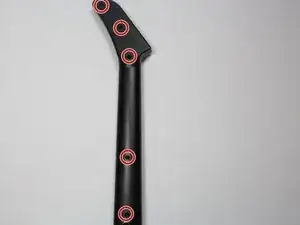

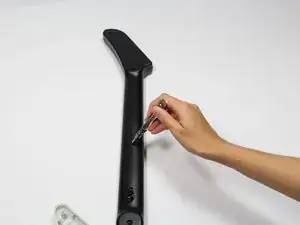

Удалите пять винтов Phillips #1 длиной 12 мм вдоль грифа с помощью отвертки.

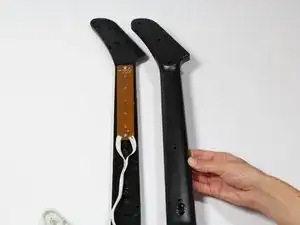

Снимите верхнюю оболочку грифа, чтобы обнажить внутренние элементы.
Шаг 4

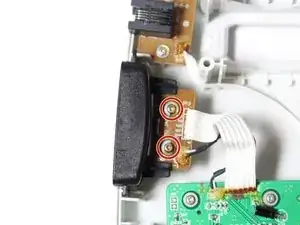

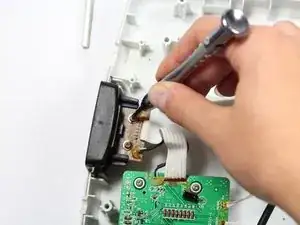

Удалите два винта Phillips #1 длиной 10 мм с платы разъема AUX с помощью отвертки.

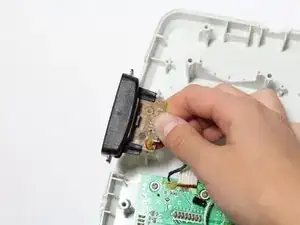

Аккуратно поднимите разъем AUX, чтобы снять его с корпуса.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
