Замена кнопки Hero Power на гитарном контроллере Activision Guitar Hero Live

Первым делом снимите гриф с корпуса. Это необходимо, чтобы получить доступ к внутренностям грифа или корпуса.

Круглую защёлку с треугольником можно повернуть, вставив плоскую отвертку с наконечником 0,25" и повернув её. Одновременно с поворотом примерно на четверть оборота потяните гриф — он должен сойти при минимальном усилии.

Когда гриф отделён от корпуса, снимите восемь винтов с задней части грифа крестообразной отвёрткой Phillips №0. Все винты — 12 мм.

Затем снимите четыре винта, которые были закрыты грифом.

Наконец, снимите восемь винтов с задней части корпуса.

Винт внизу корпуса немного длиннее остальных.

После того как все винты удалены, оболочки грифа и корпуса должны отделяться при минимальном усилии.

При отделении передней и задней половин корпуса делайте это осторожно: проводка от батарейного блока к компонентам приклеена к каждой половине и может оторваться в точках крепления при резком натяжении.

Это компоненты рычага вибрато (whammy bar). Мы настоятельно рекомендуем снять эти компоненты перед работой с другими частями корпуса, так как рычаг выступает и затрудняет размещение устройства на плоской поверхности.

Чтобы снять рычаг вибрато, следуйте шагам в руководстве по замене рычага, доступном для этого устройства.

После открытия контроллера аккуратно снимите пластиковую деталь, соединённую с полоской провода, как показано на фото.

После снятия пластиковой детали, соединяющейся с проводом, отложите её в безопасное место, чтобы она не повредилась.

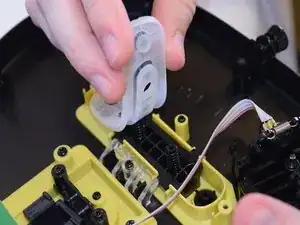

Осторожно снимите цилиндрическую крышку, потянув деталь наружу — она легко выскользнёт.

При отсоединении вы должны услышать щелчок, затем медленно извлеките деталь и храните её в безопасном месте.

Возьмитесь за основание рычага вибрато и аккуратно поднимите, чтобы вынуть рычаг.

В этот момент ничего не должно удерживать рычаг, поэтому при появлении сопротивления проверьте, не что ли что-то зацеплено за рычаг.

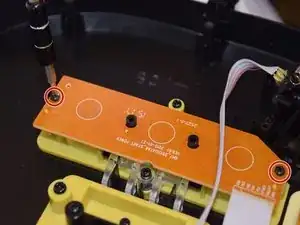

Сначала отвинтите панель кнопки Hero Power, которая простирается от материнской платы до места расположения кнопки. Используйте крестообразную отвёртку Phillips №0, чтобы выкрутить оба винта.

Удаляемые два винта — 12 мм, без расширенного фланца.

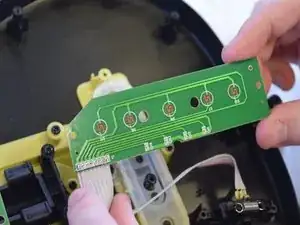

После откручивания аккуратно поднимите панель с гитарного контроллера. Держите панель за углы, а также за белую обмотку провода, которая прикреплена к панели.

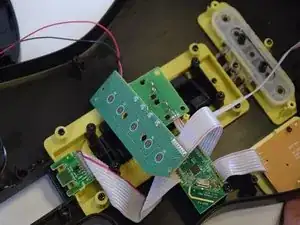

Отложите панель в сторону; если вы полностью сняли материнскую плату, аккуратно отложите все панели и плату в сторону.

Не вставляйте панель с усилием в натянутые места, также будьте осторожны с белой обмоткой провода — она может отсоединиться от панели при чрезмерном натяжении.

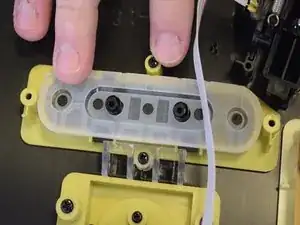

Теперь, когда панель снята и отложена, перед вами находится резиновая прокладка, которая закрывает нижнюю сторону кнопки Hero Power.

Аккуратно подденьте резиновую прокладку с одной из сторон — она снимется легко при небольшом усилии.

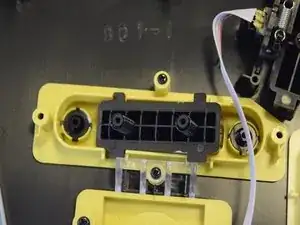

После снятия резиновой прокладки будут видны пружины на обеих стойках, выходящих из кнопки.

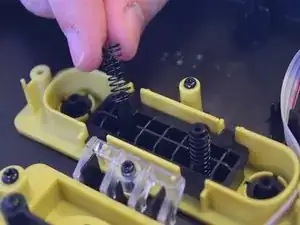

Эти пружины можно просто снять с цилиндрических направляющих. Рекомендуется снять их, так как пружины могут случайно оторваться.

Затем вытащите кнопку из гнезда и замените её новой кнопкой Hero Power.
