Замена входного разъёма RedOctane X-Plorer
Разъём RJ-14 предназначен для подключения педалей, которые не поставляются с устройством. Этот гид покажет вам, как заменить разъём RJ-14, расположенный в нижней части гитары.
Шаг 1
Снимите ремень, потянув его с креплений, расположенных на корпусе и грифе.
Шаг 2
Снимите девять винтов Phillips #1 размером 12 мм по периметру корпуса с помощью отвертки.
Снимите два винта Phillips #1 размером 15 мм, соединяющие панель корпуса с панелью грифа, с помощью отвертки.
Эти винты также могут быть Torx на некоторых моделях.
Снимите заднюю крышку корпуса.
Шаг 3
Снимите пять винтов Phillips #1 размером 12 мм вдоль грифа с помощью отвертки.
Снимите верхнюю крышку грифа, чтобы открыть внутренние элементы.
Шаг 4

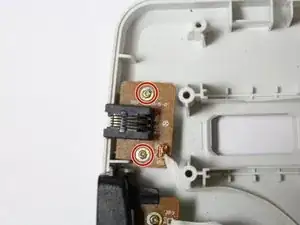

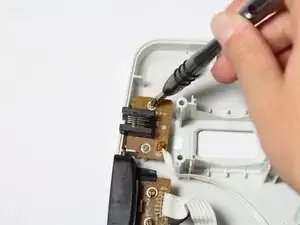

Снимите два винта Phillips #1 размером 10 мм с платы разъёма RJ-14.

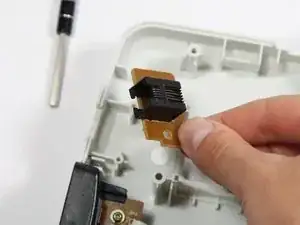

Поднимите разъём RJ-14, чтобы извлечь его из корпуса.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
