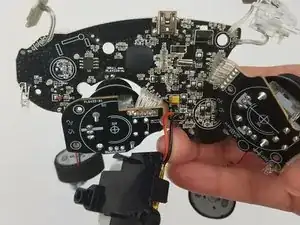

Замена материнской платы беспроводного контроллера PS3 Afterglow
Замена материнской платы требует полного снятия аккумулятора, триггеров, стиков и моторчиков вибрации. Все это потребует пайки для удаления.
Шаг 1
Положите контроллер лицевой стороной вниз на ровную поверхность и удалите семь винтов Phillips #0 размером 9 мм на задней стороне контроллера.
Поднимите и снимите заднюю панель контроллера.
Шаг 2

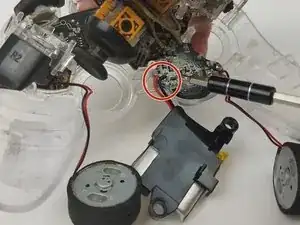

Отпаивайте подключение аккумулятора от материнской платы.
Используйте это руководство для получения дополнительной информации о пайке.
Шаг 3

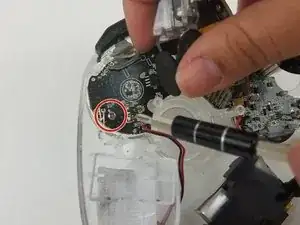

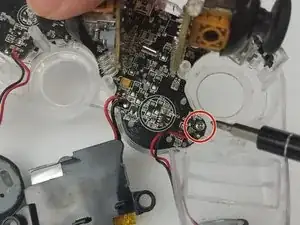

Открутите два винта Phillips #0 размером 9 мм, которые крепят материнскую плату к передней панели контроллера.
Шаг 4

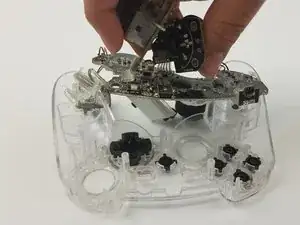

Отделите материнскую плату от передней панели, аккуратно потянув ее вверх.
Будьте осторожны с триггерами при извлечении материнской платы. Кнопки имеют мини-материнские платы, закрепленные в передней панели. Аккуратно вытяните их.
Шаг 5

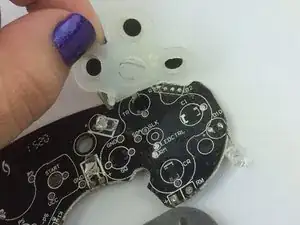

Удалите две прокладки кнопок с задней части материнской платы.
Шаг 6

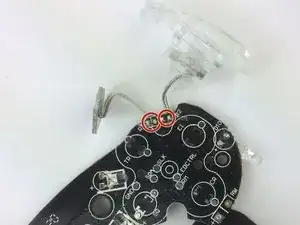

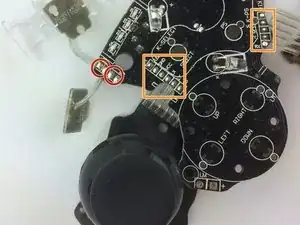

Отпаивайте четыре соединения кнопок от материнской платы.
Отпаивайте соединения стиков, расположенные спереди.
Используйте это руководство для получения дополнительной информации о пайке.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
