Замена материнской платы контроллера ASUS ROG Raikiri Pro
Это руководство показывает, как заменить материнскую плату в контроллере ASUS ROG Raikiri Pro. Если ваш контроллер не устанавливает связь с устройством, к которому он подключён или сопряжён, или если контроллер полностью отказывает, следуйте этому руководству для замены.
Рабочая материнская плата не только обеспечивает питание контроллера, но и отвечает за пути передачи данных. К сожалению, не все материнские платы служат вечно и иногда требуют замены.
Поскольку в этом руководстве будет удаляться батарея контроллера, если вы обнаружите, что батарея вздутa, пожалуйста, обращайтесь с ней соответствующим образом перед продолжением.
Перед началом ремонта убедитесь, что контроллер выключен и отключён от зарядного устройства.
Шаг 1
Убедитесь, что контроллер полностью выключен перед началом работ.
Вставьте наконечник открывающей лопатки в зазор крышки левой верхней ручки.
Просуньте её вниз, чтобы освободить защёлки, соединяющие крышку ручки с контроллером.
Снимите левую крышку ручки.
Повторите эти шаги, чтобы снять правую крышку ручки.
Шаг 2
Используйте отвёртку Phillips #1, чтобы вынуть винт 11 мм с верхней части каждой ручки.
Шаг 3
Используйте отвёртку Phillips #1, чтобы вынуть винт 11 мм из нижнего угла каждой ручки.
Шаг 4
Поместите наконечник открывающей лопатки или пластиковую лопатку в зазор центральной задней панели.
Осторожно проведите лопаткой слева направо вдоль зазора, чтобы освободить защёлки, соединяющие верхнюю и нижнюю части контроллера.
Разделите верхнюю и нижнюю части устройства.
Шаг 5
Используйте отвёртку Phillips #1, чтобы вынуть три винта 8 мм, фиксирующие левую плату.
Отключите ленточный кабель, проходящий над батареей.
Шаг 6

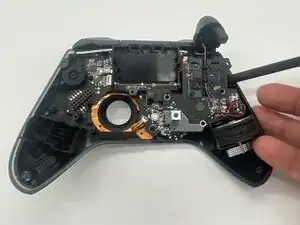

С помощью пластиковой лопатки аккуратно снимите плату и левый вибромотор.
Шаг 8
Осторожно извлеките батарею из её отсека.
Шаг 9

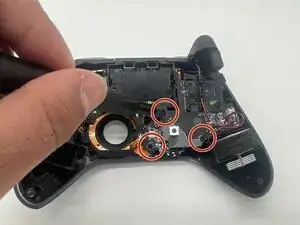

Используйте отвёртку Phillips #1, чтобы вынуть три винта 8 мм, фиксирующие правую плату.
Шаг 10
С помощью пластиковой лопатки аккуратно снимите правую плату.
Шаг 11

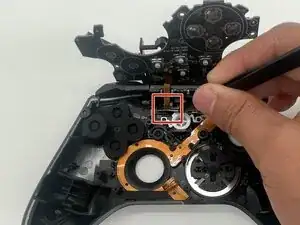

Используйте лопатку или чистый ноготь, чтобы отогнуть фиксирующую планку ZIF-разъёма — это разблокированное положение.
Используйте как можно более широкий инструмент, чтобы не повредить хрупкие шарниры.
Пинцетом или пальцами аккуратно вытяните кабель из гнезда.
Для повторного подключения убедитесь, что фиксирующая планка отогнута, аккуратно вставьте кабель и затем опустите планку, чтобы зафиксировать кабель. Кабель должен вставляться в гнездо с минимальным усилием. Если возникают трудности, выньте его, убедитесь, что планка полностью разблокирована, и попробуйте снова.
Шаг 12

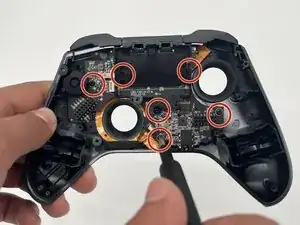

Используя отвёртку Phillips #1, выньте шесть винтов 8 мм, удерживающих материнскую плату в корпусе.
Шаг 13
Пинцетом отключите ленточный кабель от верхней части материнской платы.
Шаг 14
Извлеките материнскую плату из корпуса.
Будьте осторожны при извлечении материнской платы, чтобы не повредить разъём USB-C.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке. Утилизируйте электронные отходы в пунктах приёма с сертификатом R2 или e-Stewards.
Перевод руководства с ifixit.com
