Замена вибромотора беспроводного контроллера PS3 Afterglow
В этом руководстве описаны шаги, необходимые для замены вибромоторов в беспроводном контроллере PS3 Afterglow.
Шаг 1
Положите контроллер лицевой стороной вниз на ровную поверхность и удалите семь винтов Phillips #0 длиной 9 мм на задней панели контроллера.

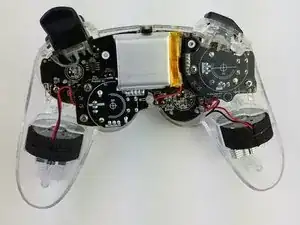

Поднимите и снимите заднюю крышку контроллера.
Шаг 2

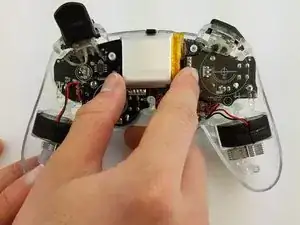

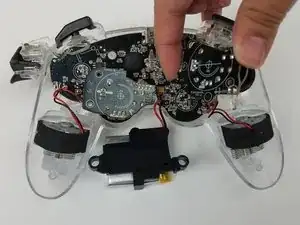

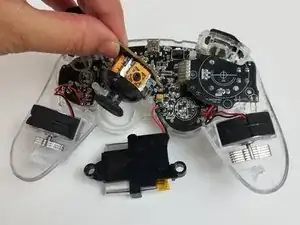

Осторожно снимите батарею, подняв ее прямо вверх из места установки.
Имейте в виду, что красные и черные провода батареи подключены к материнской плате. Обращайтесь с ними осторожно.
Шаг 3

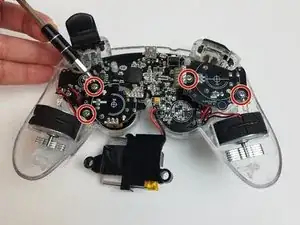

Открутите четыре винта Phillips #0 длиной 9 мм, которые прикреплены к обеим мини-материнским платам управления джойстиками. На каждой мини-материнской плате по два винта.
Шаг 4

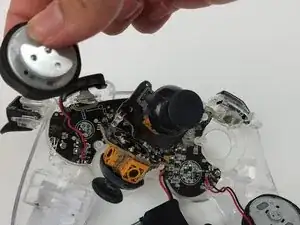

Пошатните обе мини-материнские платы управления джойстиками, чтобы извлечь их из места установки.
Отложите мини-материнские платы в сторону, чтобы обеспечить доступ к соединениям проводов вибромоторов.
Шаг 5
Извлеките оба вибромотора прямо вверх из их места установки.
Шаг 6

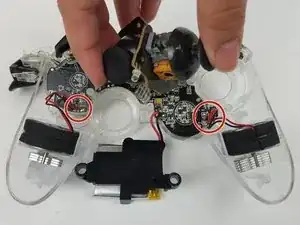

Используйте инструмент для пайки, чтобы нагреть припой, соединяющий красные и черные провода вибромоторов с материнской платой, для отсоединения вибромоторов.
Используйте это руководство для получения дополнительных деталей о том, как паять.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
