Замена корпуса ASUS ROG Raikiri Pro
В этом руководстве показано, как заменить корпус контроллера ASUS ROG Raikiri Pro. Иногда внутрь корпуса попадают частицы пыли или крошки, из‑за чего кнопки могут работать неправильно. Снятие корпуса часто является лучшим решением для устранения этой проблемы. Также может потребоваться замена корпуса, если он треснул или повреждён.
Для завершения этого руководства по замене вам также потребуется снять кнопки управления.
Поскольку в ходе руководства будет выполняться извлечение аккумулятора контроллера, если вы обнаружите, что аккумулятор вздут, пожалуйста, обращайтесь с ним соответствующим образом перед продолжением.
Перед началом ремонта выключите контроллер и отключите его от зарядного устройства.
Шаг 1
Убедитесь, что контроллер полностью выключен перед началом работ.
Вставьте кончик пластиковой лопатки для вскрытия в зазор верхней левой крышки рукояти.
Сдвиньте её вниз, чтобы освободить защёлки, соединяющие крышку рукояти с контроллером.
Снимите левую крышку рукояти.
Повторите те же действия, чтобы снять правую крышку рукояти.
Шаг 2
Используйте крестообразную отвёртку Phillips #1, чтобы вывернуть по одному винту 11 мм в верхней части каждой рукояти.
Шаг 3
Используйте крестообразную отвёртку Phillips #1, чтобы вывернуть по одному винту 11 мм в нижнем углу каждой рукояти.
Шаг 4
Поместите кончик пластиковой лопатки для вскрытия или медиатора в зазор центральной задней панели.
Аккуратно сдвиньте лопатку слева направо по зазору, чтобы освободить защёлки, соединяющие верхнюю и нижнюю части контроллера.
Разделите верхнюю и нижнюю части устройства.
Шаг 5
Используйте крестообразную отвёртку Phillips #1, чтобы вывернуть три винта 8 мм, фиксирующие левую плату.
Отключите ленточный кабель, проходящий над аккумулятором.
Шаг 6
С помощью пластиковой лопатки аккуратно извлеките плату и левый вибромотор.
Шаг 8
Аккуратно извлеките аккумулятор из его отсека.
Шаг 9
Используйте крестообразную отвёртку Phillips #1, чтобы вывернуть три винта 8 мм, фиксирующие правую плату.
Шаг 10
С помощью пластиковой лопатки аккуратно извлеките правую плату.
Шаг 11
Используйте лопатку или чистый ноготь, чтобы поднять фиксирующий язычок ZIF‑разъёма — это положение «разблокировано».
Используйте максимально широкое средство, чтобы не повредить тонкие шарниры.
Пинцетом или пальцами аккуратно вытащите кабель из гнезда.
Чтобы подключить обратно, убедитесь, что язычок полностью поднят, аккуратно вставьте кабель, затем опустите язычок, чтобы зафиксировать кабель. Кабель должен входить в гнездо с минимальным усилием. Если возникают трудности, выньте кабель, проверьте, что язычок полностью разблокирован, и повторите попытку.
Шаг 12
С помощью крестообразной отвёртки Phillips #1 выверните шесть винтов 8 мм, удерживающих плату на корпусе.
Шаг 13
Пинцетом отключите ленточный кабель от верхней части материнской платы.
Шаг 14
Извлеките материнскую плату из корпуса.
Будьте осторожны при извлечении материнской платы, чтобы не повредить разъём USB‑C.
Шаг 15

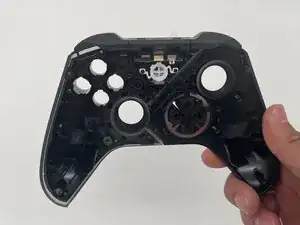

Переверните верхнюю часть корпуса лицевой стороной вниз и вытолкните кнопки управления, если они не выпали самостоятельно.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке. Сдайте электронные отходы в переработку у переработчика, сертифицированного по R2 или e‑Stewards.
Перевод руководства с ifixit.com
