Замена наконечников аналоговых стиков 8BitDo SN30 Pro

Положите контроллер лицевой стороной вниз на твердую поверхность.

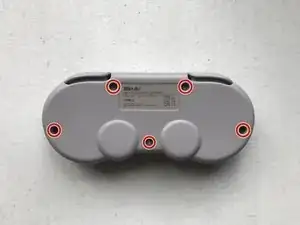

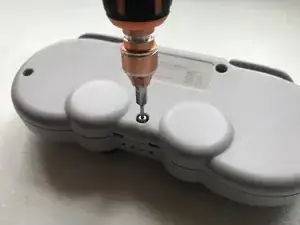

Удалите пять винтов Torx T6, крепящих заднюю панель.

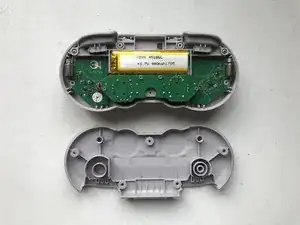

Поднимите заднюю панель, начиная с верхнего края контроллера.

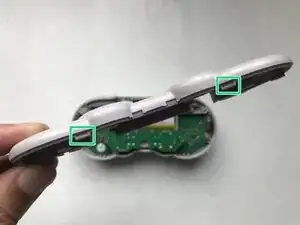

По нижнему краю есть два выреза, которые помогают удерживать переднюю и заднюю панели вместе. Это пригодится при сборке.

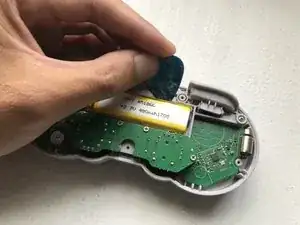

Используйте лопаточку, чтобы вывести аккумулятор из отсека.

Аккумулятор закреплён двусторонним вспененным скотчем. Действуйте аккуратно и не торопитесь, чтобы не повредить аккумулятор.

Отложите аккумулятор в сторону.

Будьте осторожны, не тяните за провода!

Теперь доступна гибкая лента, соединяющая плату аналогов с основной платой контроллера.

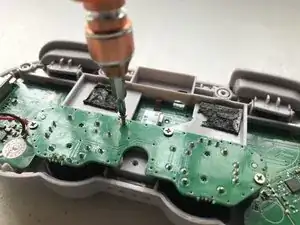

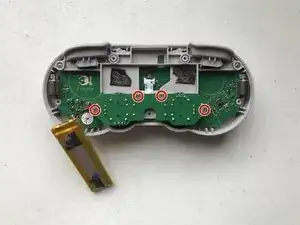

Открутите четыре винта Phillips #0, удерживающие плату аналогов на месте.

Поднимите узел платы аналогов, держась за края платы.

Возможно, придётся направлять аналоги, чтобы они очистили отверстия в передней панели при подъёме узла.

Будьте осторожны, не тяните за гибкую ленту!

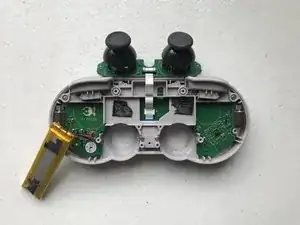

Переверните плату так, чтобы аналоговые стики оказались вверх. Положите её над контроллером.

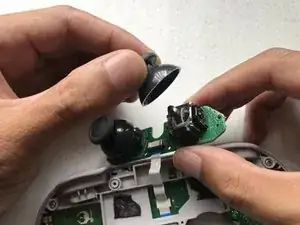

Держите узел платы аналогов за края и аккуратно поочерёдно вытяните старые наконечники аналоговых стиков.

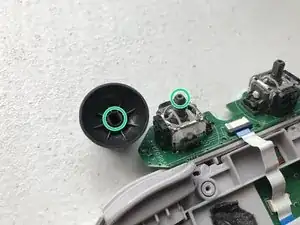

Обратите внимание на форму отверстия под сменный наконечник и на то, как она соответствует форме вала аналогового стика. Ориентируйте их правильно для надёжной посадки.

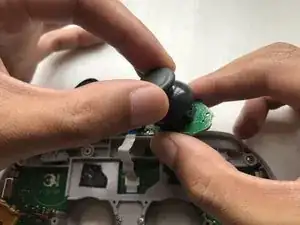

Возьмите новые наконечники и наденьте их на вал.

Нажимайте на наконечник до упора, пока не услышите «щёлчок» — это срабатывает аналоговая кнопка.

Убедитесь, что вал аналогового стика остаётся ровным и центрированным, пока вы нажимаете на наконечник.

Похоже, что запасные наконечники от 8BitDo являются более новой, лучшей силиконовой версией, вместо старых резиновых наконечников.
