Замена кнопки действия в геймпаде Beboncool для Nintendo Switch
Это руководство подробно описывает процесс удаления сломанных или повреждённых кнопок на геймпаде Benoncool для Nintendo Switch.
У геймпада Benoncool много кнопок, которые работают одинаковым способом. Наиболее часто в этих контроллерах ломаются кнопки действия, так как они, по-видимому, используются чаще всего в игровом процессе. Сломанную или неисправную кнопку легко определить по отсутствию или некорректному отклику при нажатии в игре. Замена кнопки или повреждённой резиновой проводящей прокладки, вероятно, решит проблему.
Шаг 1
Используйте пластиковый инструмент для вскрытия, чтобы снять синие пластиковые накладки с боков контроллера.
Шаг 2
Используйте отвёртку Phillips #0, чтобы выкрутить семь винтов 5 мм на задней крышке контроллера.
Шаг 3
Осторожно разъедините две половины корпуса контроллера.
Когда две крышки разделяются, кнопки L1 и R1 могут выпасть из контроллера. Следите, чтобы не потерять их, если они выскользнут.
Обязательно выньте маленькие печатные платы из крышек, чтобы можно было полностью разделить обе половины.
Шаг 4
Используйте отвёртку Phillips #0, чтобы выкрутить два винта 3,5 мм, удерживающие плату на месте.
Шаг 5

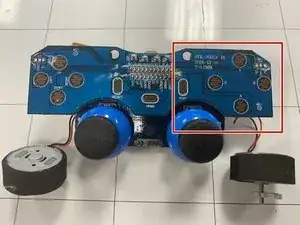

Поднимите материнскую плату из задней части корпуса вместе с вибромоторами и платами кнопок.
Шаг 6

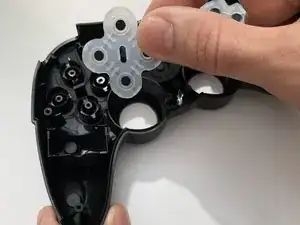

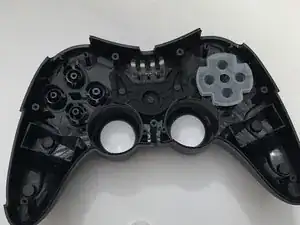

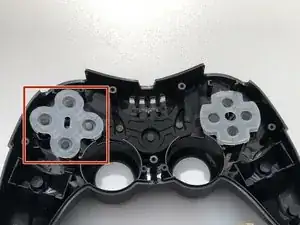

Снимите проводящую резиновую прокладку, которая закрывает повреждённую(ые) кнопку(и) действия.
Шаг 7

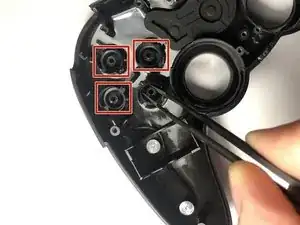

Удалите повреждённую кнопку с передней крышки с помощью пинцета.
Если вы удаляете более одной повреждённой кнопки, важно заменять их по одной или заранее сохранить расположение кнопок, поскольку для игры необходимо правильно вернуть подписи кнопок на места.
Шаг 8
После снятия резиновой проводящей прокладки и кнопки необходимо тщательно осмотреть оба компонента, чтобы подтвердить причину неисправности.

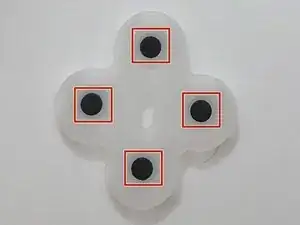

Проверьте резиновую проводящую прокладку на разрывы, надрывы или потерю чёрного проводящего слоя в четырёх местах, где кнопки прижимают её к плате.
Извлечённую кнопку осмотрите на предмет повреждений. Следует отметить, что у каждой кнопки есть четыре пластиковые направляющие, которые фиксируют её в крышке контроллера.
В центре кнопки находится цилиндрический выступ, который прижимается к резиновой проводящей прокладке.
После выявления и замены повреждённого компонента не забудьте проверить расположение кнопок перед сборкой.
Шаг 9

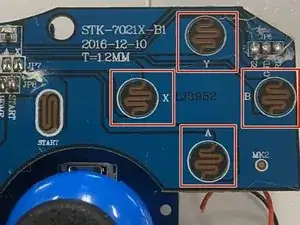

Заключительная проверка — осмотреть компоненты схемы кнопок действия. На правой стороне контроллера находятся четыре круглых элемента для кнопок действия. Убедитесь, что цепь не повреждена.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
