Замена RGB-подсветки ASUS ROG Raikiri Pro
В данном руководстве описывается замена RGB-подсветки контроллера ASUS ROG Raikiri Pro. Контроллер оснащён настраиваемым светодиодным дисплеем, однако его состояние не влияет напрямую на работоспособность устройства. Если контроллер не включается, либо подсветка перестала работать, лучшим решением станет замена RGB-элементов.
В ходе этого руководства потребуется извлечь аккумулятор. Если он вздут, соблюдайте осторожность и действуйте соответствующим образом перед продолжением работы.
Перед началом ремонта убедитесь, что контроллер выключен и отключён от зарядного кабеля.
Шаг 1
Перед продолжением убедитесь, что контроллер полностью выключен.
Вставьте кончик пластиковой лопатки в зазор на верхнем левом боковом кожухе.
Проведите вниз, чтобы отсоединить защёлки, фиксирующие боковую крышку.
Снимите левый боковой кожух.
Повторите те же действия для снятия правого бокового кожуха.
Шаг 2
Используя крестовую отвёртку №1, выкрутите один 11-миллиметровый винт с верхней части каждого бокового кожуха.
Шаг 3
Используя крестовую отвёртку №1, выкрутите один 11-миллиметровый винт из нижнего угла каждого бокового кожуха.
Шаг 4
Поместите кончик пластиковой лопатки или плоской отвертки в зазор центральной задней панели.
Аккуратно проведите лопаткой слева направо вдоль зазора, чтобы отсоединить защёлки, соединяющие верхнюю и нижнюю части корпуса.
Разъедините верхнюю и нижнюю части устройства.
Шаг 5
Используя крестовую отвёртку №1, выкрутите три 8-миллиметровых винта, крепящих левую плату.
Отсоедините ленточный кабель, проходящий над батареей.
Шаг 6
Используя плоскую отвёртку, аккуратно снимите плату и левый мотор вибрации.
Шаг 8
Аккуратно извлеките батарею из посадочного места.
Шаг 9
Используя крестовую отвёртку №1, выкрутите три 8-миллиметровых винта, крепящих правую плату.
Шаг 10
Используя плоскую отвёртку, аккуратно снимите правую плату.
Шаг 11
Используйте плоскую отвёртку или чистый ноготь, чтобы поднять фиксирующую защёлку ZIF-разъёма — это положение «разблокировано».
Используйте максимально широкий инструмент, чтобы не повредить хрупкие штифты шарнира.
Пинцетом или пальцами аккуратно вытяните кабель из разъёма.
Для подключения убедитесь, что защёлка поднята, аккуратно вставьте кабель, затем опустите защёлку, чтобы закрепить кабель. Кабель должен входить в разъём без усилий. Если возникли трудности, извлеките его, убедитесь, что защёлка полностью открыта, и повторите попытку.
Шаг 12
Используя крестовую отвёртку №1, выкрутите шесть 8-миллиметровых винтов, крепящих материнскую плату к корпусу.
Шаг 13
Пинцетом отсоедините ленточный кабель от верхней части материнской платы.
Шаг 14
Извлеките материнскую плату из корпуса.
Будьте осторожны при извлечении материнской платы, чтобы не повредить разъём USB-C.
Шаг 15

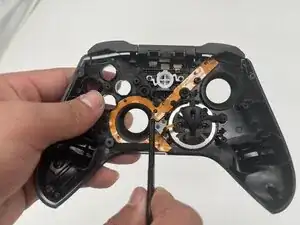

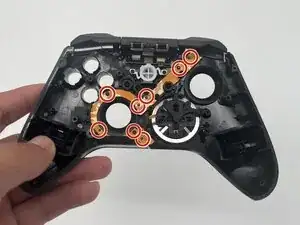

Пинцетом снимите восемь уплотнительных колец со светодиодной ленты RGB-подсветки.
Шаг 16

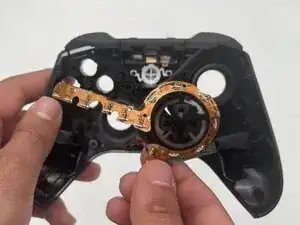

Пинцетом аккуратно извлеките светодиодную ленту RGB-подсветки.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке. Утилизируйте электронные отходы на предприятиях, сертифицированных по стандарту R2 или e-Stewards.
