Разборка платы проводного джойстика 8BitDo Pro 2

Следуйте этой инструкции, чтобы удалить плату, содержащую обе модули джойстика. Удаление платы позволяет вам припаять новые модули или очистить их.

Шаг 1

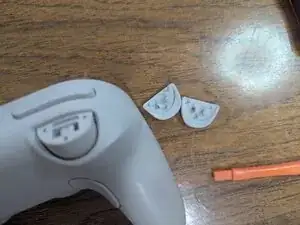

Удалите обе накладки, поднимая их вверх.

Удалите оба винта Torx T6 с задней стороны.

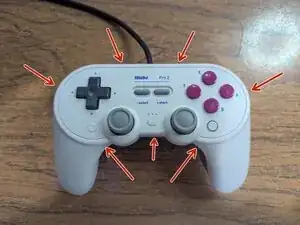

С помощью лопатки отсоедините семь зажимов, удерживающих лицевую панель. Начните с боков, движитесь к низу.

Отсоедините оставшиеся зажимы, осторожно отводя лицевую панель от зажимов.

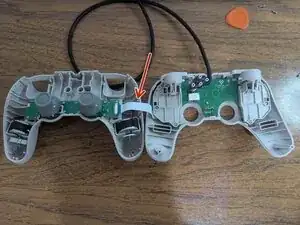

Гибкий шлейф соединяет обе панели.

Переместите лицевую панель в сторону.

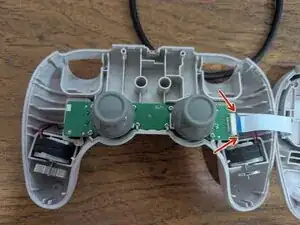

Отодвиньте стороны разъема от него, чтобы освободить кабель.

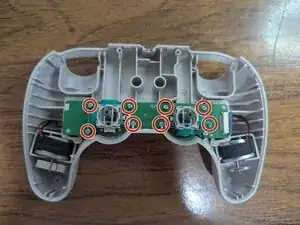

Удалите 8 винтов с помощью отвертки Phillips #0.

Вы можете снять крышки джойстиков, приподняв их.

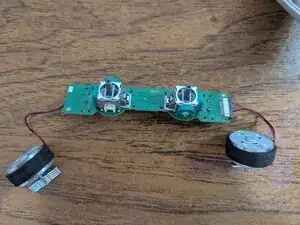

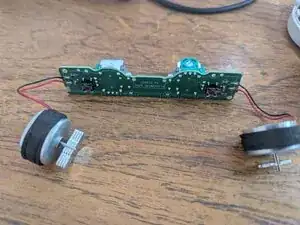

Медленно поднимите плату из контроллера. Убедитесь, что вы поднимаете и оба мотора вибрации.

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
