Замена кнопок и триггеров проводного контроллера Xbox One Afterglow Prismatic
Если кнопки или триггеры проводного контроллера Xbox One Afterglow Prismatic повреждены, используйте это руководство, чтобы узнать, как заменить либо кнопки, либо триггеры. В этом руководстве показано, как разобрать контроллер для замены триггера и кнопок на контроллере Afterglow. После выполнения руководства кнопки или триггеры должны снова работать.
Перед использованием этого руководства убедитесь, что проблема действительно в кнопках контроллера, а не в проводном подключении. Осмотрите провод от контроллера Afterglow до Xbox One на предмет износа, потертостей или повреждений разъемов (трещины, деформированный разъем, сломанный пластик).
Внимательно прочитайте каждый шаг перед началом. Неправильное выполнение шагов может привести к повреждению внутренних частей контроллера.
Перед началом отсоедините провод от контроллера.
Шаг 1

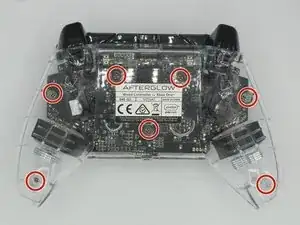

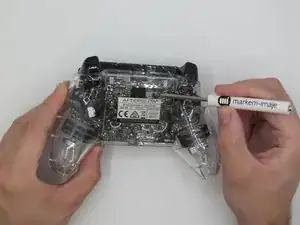

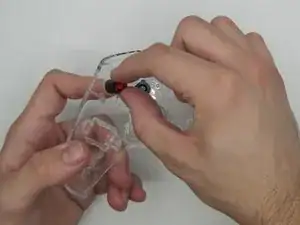

Удалите семь винтов с задней части контроллера с помощью крестовой отвертки Phillips #1.
Шаг 2

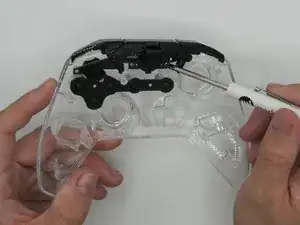

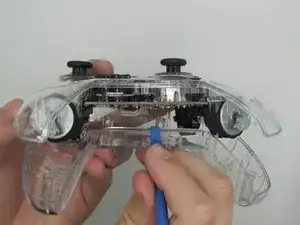

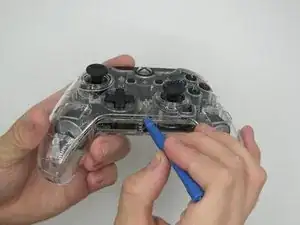

Разместите инструмент для вскрытия между передней и задней панелями контроллера в нижней части контроллера.
Подденьте нижнюю часть контроллера вокруг аудиопорта.
Контроллер может издать громкий щелчок; это нормально.
Шаг 3

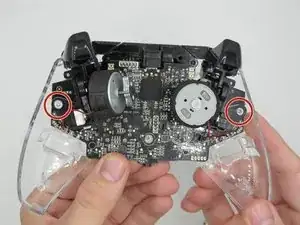

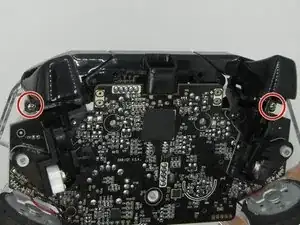

Удалите оба винта на задней части платы под триггерами с помощью крестовой отвертки Phillips #1.
Шаг 4

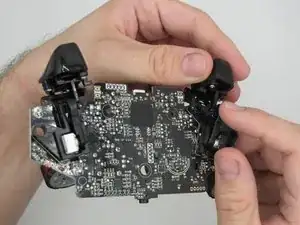

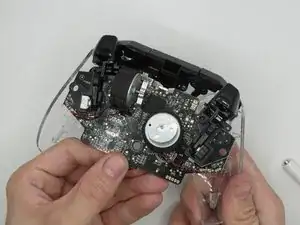

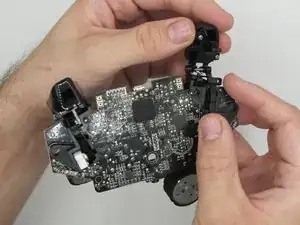

Поместите левую руку у основания материнской платы, а правую — на раму.
Поднимите материнскую плату с фиксирующих штырей, удерживающих её на месте.
Материнская плата по-прежнему будет подключена к контроллеру после снятия со штырей.
Не пытайтесь силой вытащить материнскую плату после её снятия со штырей.
Аккуратно потяните вниз, чтобы снять материнскую плату.
Шаг 5
Под каждым триггером находится небольшой защитный упор, который нужно сдвинуть, чтобы добраться до винтов триггера.
Толкните упор в сторону материнской платы, чтобы освободить триггеры и получить доступ к винтам.
Шаг 6

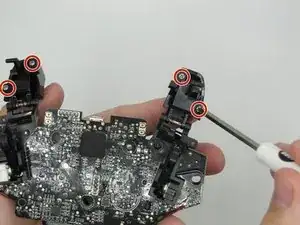

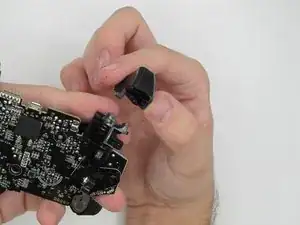

Удалите по два винта с каждого триггера (всего четыре) с помощью крестовой отвертки Phillips #1.
Триггеры выпадут при отвинчивании.
Шаг 7

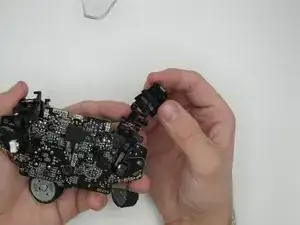

Установите каждый триггер на место, завинтив их обратно.
Наденьте упор обратно на штырь триггера.
Работа с материнской платой завершена до сборки.
Шаг 8

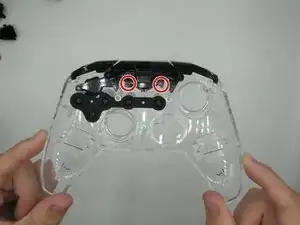

Удалите два винта с верхней платы бампера с помощью крестовой отвертки Phillips #1.
Шаг 9

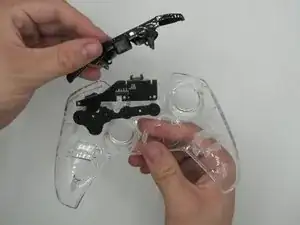

Поднимите плату бампера вверх, чтобы снять её.
Шаг 10

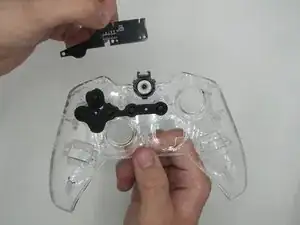

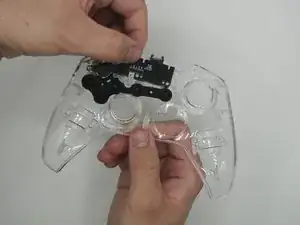

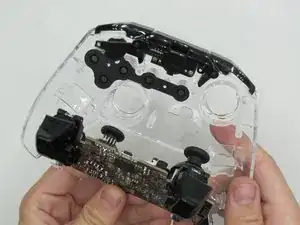

Поднимите печатную плату, чтобы вынуть её из корпуса.
Печатная плата не закреплена и может выпасть на шаге 9.
Шаг 11

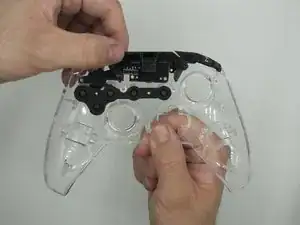

Снимите резиновую накладку кнопок.
Шаг 12

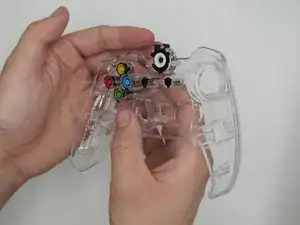

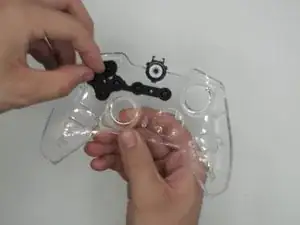

Снимите внутренние кнопки.
Шаг 13

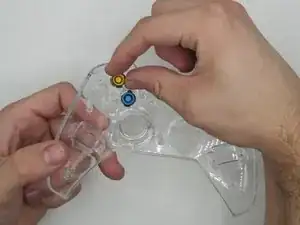

Установите каждую кнопку на место.
Каждая кнопка имеет штырьки, которые помогут правильно совместить её по положению и ориентации.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
