Замена накладки джойстика ASUS ROG Raikiri Pro
В этом руководстве показано, как заменить накладку джойстика в контроллере ASUS ROG Raikiri Pro. Если джойстик реагирует неправильно или наблюдается дрейф стика, возможно, пришло время для замены.
Исправно работающий джойстик позволяет управлять движением и действиями в играх или приложениях. Со временем и при частом использовании джойстик может изнашиваться и терять точность или отзывчивость.
Перед началом ремонта убедитесь, что контроллер выключен и отключён от зарядного устройства.
Шаг 1
Убедитесь, что контроллер полностью выключен перед продолжением.

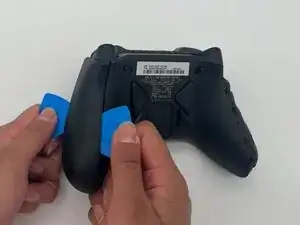

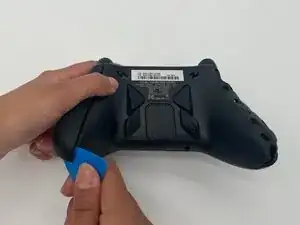

Вставьте кончик медиатора для вскрытия в шов на верхней левой накладке ручки.
Сдвиньте его вниз, чтобы освободить защёлки, соединяющие накладку ручки с корпусом контроллера.
Повторите те же действия, чтобы снять правую накладку ручки.

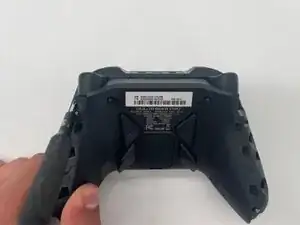

Снимите накладки ручек.
Шаг 2

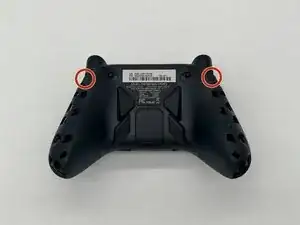

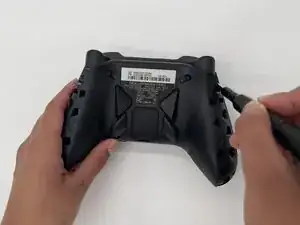

Используйте крестовую отвёртку PH1, чтобы выкрутить винт 11 мм с верхней части каждой ручки.
Шаг 3

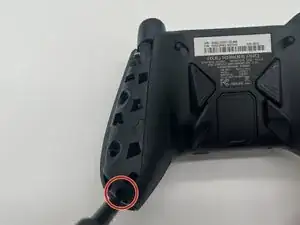

Используйте крестовую отвёртку PH1, чтобы выкрутить винт 11 мм с нижнего угла каждой ручки.
Шаг 4

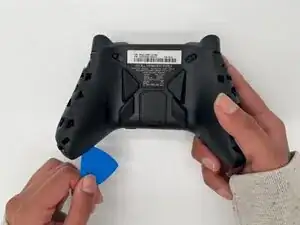

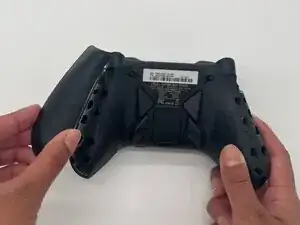

Поместите кончик медиатора или приёмоц для поддевания в шов центральной задней панели.

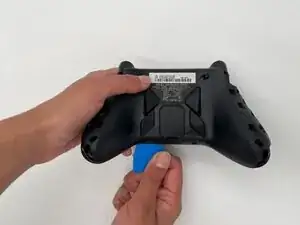

Осторожно проведите медиатором слева направо вдоль шва, чтобы освободить защёлки, соединяющие верхнюю и нижнюю части контроллера.
Разделите верхнюю и нижнюю части устройства.
Шаг 5

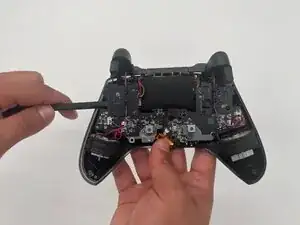

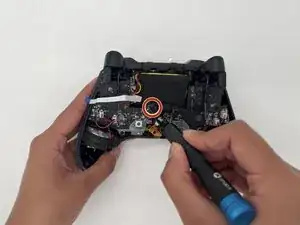

Используйте крестовую отвёртку PH1, чтобы выкрутить три винта 8 мм, крепящие левую плату.
Шаг 6

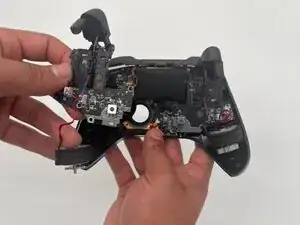

Используйте приёмок для поддевания, чтобы аккуратно снять левую плату.
Шаг 7

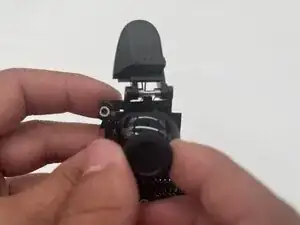

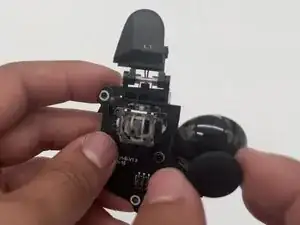

Переверните плату и снимите накладку джойстика.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке. Отнесите электронные отходы на переработку в сертифицированный центр R2 или e-Stewards.
