Разборка Bluetooth‑контроллера 8BitDo Ultimate
Мы полностью разберём контроллер, чтобы получить доступ ко всем внутренним компонентам — это позволит очистить или заменить детали.
Шаг 1

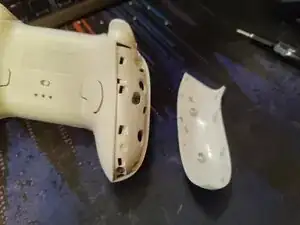

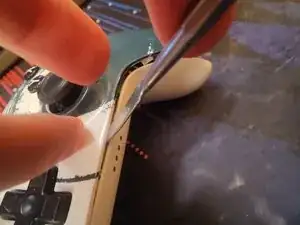

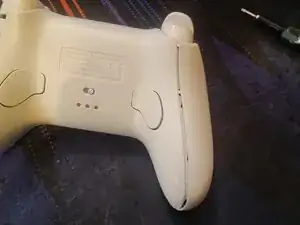

Отожмите панели с обеих сторон контроллера.
Всего на обеих панелях 7 защёлок: 4 с внешней стороны и 3 с внутренней.
Аккуратно отожмите каждую панель от внутреннего края, поднимая наружу и вверх.

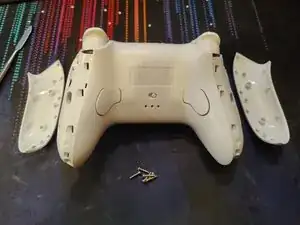

Отвинтите 6 винтов с помощью биты Torx 6 — по 3 с каждой стороны.
Центральные винты находятся достаточно глубоко и могут быть трудно доступны, но биты iFixit должны быть достаточно длинными, чтобы достать до них.
Я использовал Pro Tech Toolkit для сравнения: биты едва-едва достают до конца, но более короткие биты или толстые отвертки могут не справиться.
Шаг 2

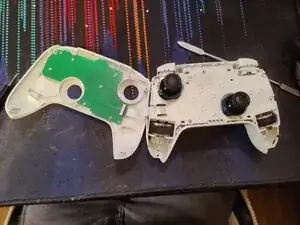

Снимите переднюю панель.
Её удерживают всего 6 защёлок:
2 вверху по обе стороны от разъёма USB‑C
2 внизу по обе стороны от индикаторных светодиодов
2 во внутреннем углу рукояток

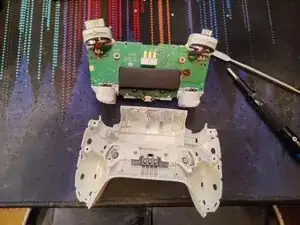

Аккуратно отогните переднюю панель влево, чтобы не повредить ленточный кабель.
Шаг 3

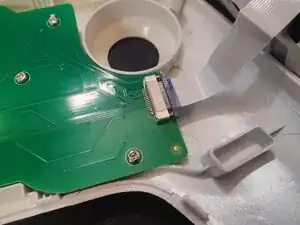

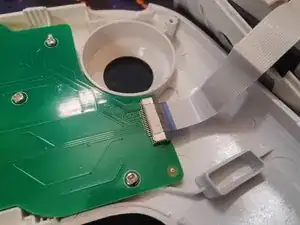

Отключите ленточный кабель.

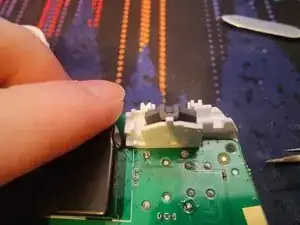

Выдвиньте чёрную фиксирующую деталь наружу от белого разъёма.
Аккуратно вытащите ленточный кабель из разъёма.
Шаг 4

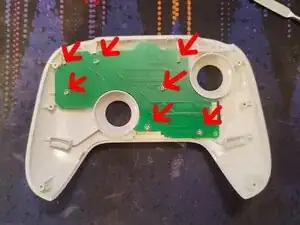

Отвинтите 7 коротких винтов Phillips 0, крепящих плату.
Поднимите плату вверх, чтобы получить доступ к кнопкам и токопроводящим контактам.
Шаг 5

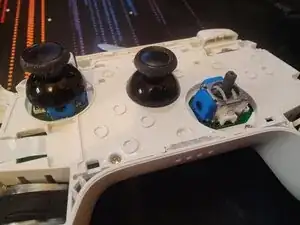

Чтобы получить дополнительный доступ, нужно снять крышки стиков — они не пройдут через отверстия пластин конструкции.
Они держатся на трении и снимутся, если крепко потянуть их вверх от контроллера.
Понадобится некоторая сила, но не переживайте — они должны соскользнуть без проблем.
Шаг 6

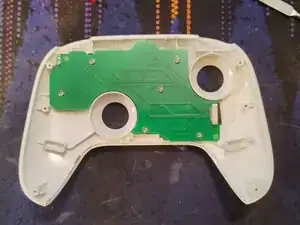

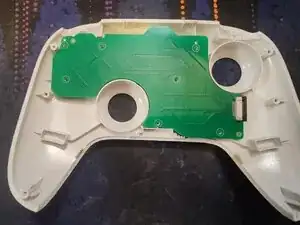

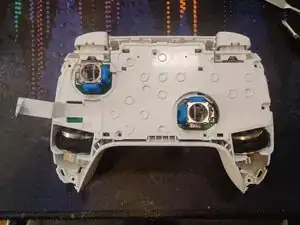

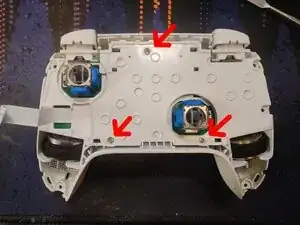

Отвинтите 3 винта Phillips 0 от внутренней структурной пластины.

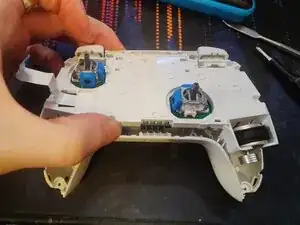

Поднимите снизу контроллер.
Шаг 7

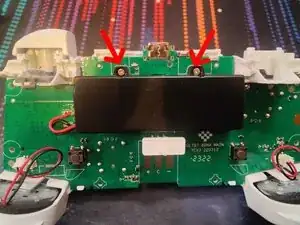

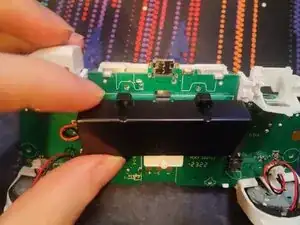

Отвинтите 2 винта Phillips 0, закрепляющие корпус батареи.
Опустите корпус вниз и извлеките его.
Теперь у вас есть доступ к аккумулятору ёмкостью 1000 мА·ч.
Аккумулятор припаян к основной плате. Контакты маленькие, но замену можно выполнить тонким паяльным жалом, медной оплёткой для удаления припоя, флюсом и с соответствующим навыком.
НЕ пытайтесь заменить батарею, если вы не уверены в своих навыках пайки. Вы можете повредить плату или аккумулятор — аккумулятор может загореться при неправильном обращении.
Шаг 8
Вытащите разъём, тянув строго вверх от платы.

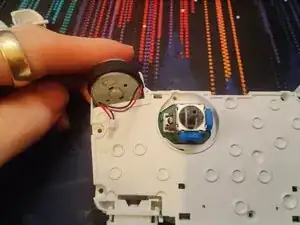

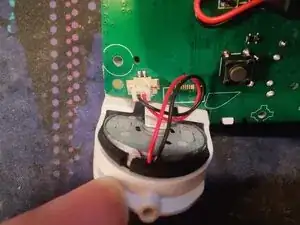

Переверните контроллер и аккуратно подожмите моторчики вверх из разъёма. Будьте осторожны, чтобы не зацепить и не повредить кабель при этом.
Шаг 9

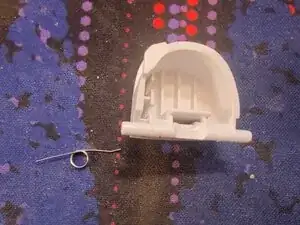

Следите, чтобы не потерять пружины. По одной на каждую триггерную кнопку, с внутренней стороны.

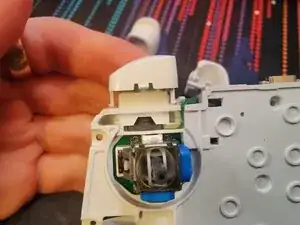

Поднимите внутреннюю сторону триггера, чтобы он вышел из гнезда.
Извлеките пружину на этом этапе, чтобы не потерять её. Пинцет поможет, если у вас крупные пальцы.
Подвиньте триггер внутрь, пока он полностью не выйдет из гнезда.
Шаг 10

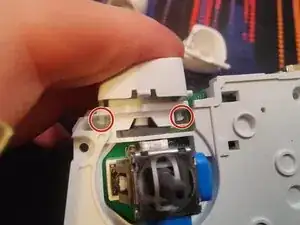

Освободите защёлки по обеим сторонам кнопки, сдвинув их внутрь к середине.
Помогает позволить кнопке вернуться в нейтральное положение, чтобы защёлки не зацепились снова.
Просто вытащите кнопку.
Шаг 11

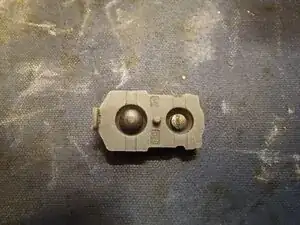

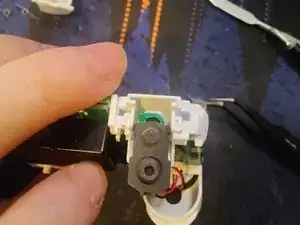

Отстегните прокладку, аккуратно поддев её над штырём.
Эта деталь очень хрупкая и легко ломается — не прикладывайте чрезмерную силу при снятии.
Поднимите прокладку от пластиковой скобы, чтобы освободить штырь, который её удерживает.
Резиновый штырь находится в центре прокладки и сидит в отверстии в скобе. Он удерживает прокладку в правильном положении, поэтому не повредите его.
Когда прокладка отстегнута и штырь выведен, потяните прокладку вниз для извлечения.
Верхняя часть (за плечевыми кнопками) держится за счёт трения, поэтому потребуется небольшая сила, чтобы вытащить её. Просто будьте осторожны с центральным штырём, чтобы не обломать его.
Если триггеры дают нестабильные сигналы, вероятно, пластиковая часть на триггере начала врезаться в эту деталь.
Оригинальная запасная деталь доступна на AliExpress
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Это руководство можно использовать для получения доступа ко всем внутренним частям контроллера для ремонта и очистки.
Распространённый дефект вследствие конструктивного недочёта:
Резиновые уплотнители для плечевых кнопок и триггеров склонны выходить из строя через год или два использования. Это происходит из‑за пластиковой детали в триггерах, которая прижимает проводящий уплотнитель к датчикам, но со временем эта пластиковая деталь начинает врезаться в резину, приводя к непостоянной и более слабой отдаче.
Лучшее решение — заменить деталь, но 8BitDo сняла эту деталь с производства из‑за своей линейки 2C, которая была разработана, чтобы полностью избежать этой проблемы, введя эффект Холла для датчиков триггеров.
В интернете доступны запасные части от сторонних производителей, но они могут иметь другие характеристики по сравнению с оригиналом, имейте это в виду.
Мой лучший совет — приобрести качественный гибкий силиконовый клей и попытаться склеить сломанную деталь, не нарушив свойства резиновой прокладки, чтобы сохранить оригинальные характеристики и ощущение триггера.
Имейте в виду, что сам триггер требует ручных модификаций для постоянного устранения этой проблемы; это можно сделать, установив на триггер некую большую контактную поверхность, чтобы он не врезался в резину.
