Замена джойстика беспроводного контроллера PS3 Afterglow
Для замены джойстиков беспроводного контроллера PS3 Afterglow необходимо снять заднюю крышку и открутить платы джойстиков.
Шаг 1
Положите контроллер лицом вниз на ровную поверхность и открутите семь винтов Phillips #0 длиной 9 мм на задней панели контроллера.

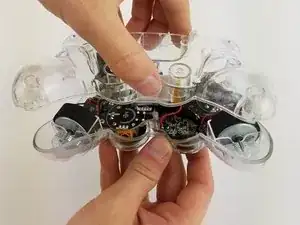

Поднимите и снимите заднюю крышку контроллера.
Шаг 2

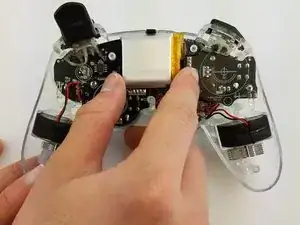

Осторожно извлеките аккумулятор, подняв его прямо вверх.
Имейте в виду, что красные и черные провода аккумулятора подключены к материнской плате. Обращайтесь с ними осторожно.
Шаг 3

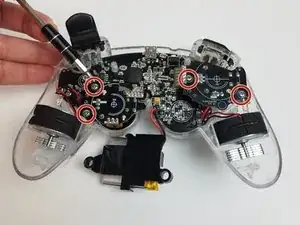

Открутите четыре винта Phillips #0 длиной 9 мм, которые прикреплены к обеим мини-материнским платам управления джойстиками. На каждой мини-материнской плате по два винта.
Шаг 4

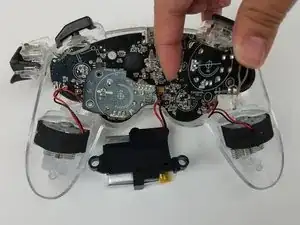

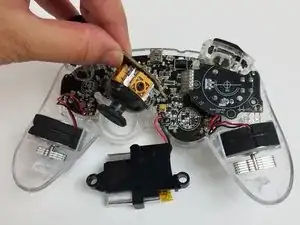

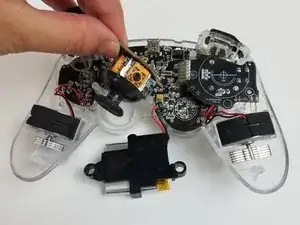

Пошатните обе мини-материнские платы управления джойстиками и извлеките их из посадочных мест.
Шаг 5

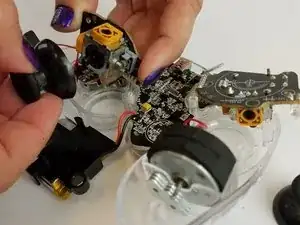

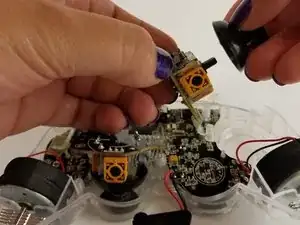

Твердо удерживайте корпус джойстика указательными пальцами за желтые квадраты.
Другой рукой захватите черный пластиковый джойстик и тяните прямо от корпуса.
Для извлечения потребуется приложить усилие.
Постарайтесь не использовать материнскую плату для опоры, так как она хрупкая.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
