Замена левого зарядного контакта контроллера NES для Nintendo Switch
Используйте это руководство, чтобы заменить зарядный контакт вашего контроллера NES, предназначенного только для консолей Nintendo Switch Lite с онлайн-подпиской. Номера моделей для этой пары — 109045 / 09046A. При длительной, но обычной зарядке в течение многих лет внешняя часть контакта может повредиться и/или прекратиться работа встроенного зарядного устройства, делая контроллер непригодным для использования. Мы покажем, как восстановить работоспособность контроллера Nintendo Switch NES.
Шаг 1

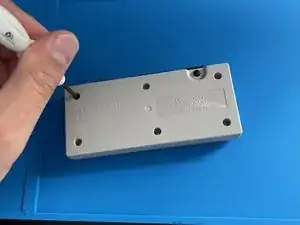

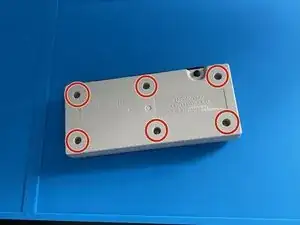

Используйте отвертку Tri-point №Y00, чтобы выкрутить шесть винтов 6.0 мм, фиксирующих заднюю панель.

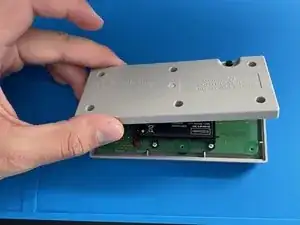

Снимите заднюю панель с контроллера.
Шаг 2

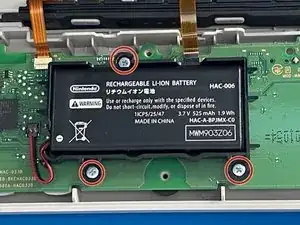

Используйте крестовую отвертку Phillips №000, чтобы выкрутить три винта 3.0 мм, удерживающие аккумулятор и его корпус.

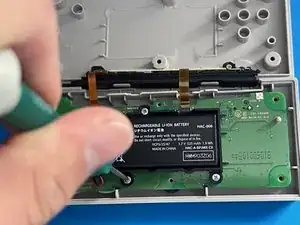

Снимите корпус аккумулятора с аккумулятором с основной платы и отложите в сторону.
На этом этапе аккумулятор всё ещё подключён к материнской плате через разъём, поэтому не тяните его с платы.
Если вы не заменяете аккумулятор, можно оставить его подключённым к плате для завершения ремонта, просто аккуратно перемещайте их, чтобы не повредить соединение.
Шаг 3

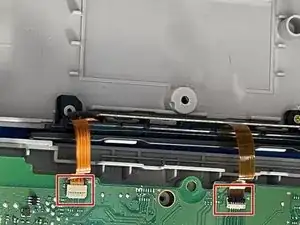

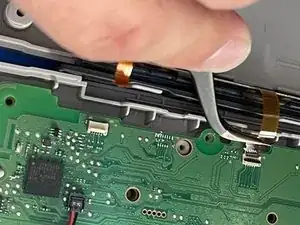

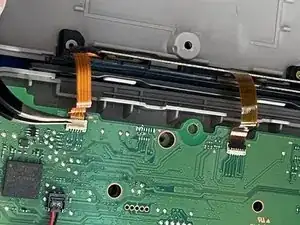

С помощью кончика лопатки или ногтя отогните маленькие фиксирующие защёлки на двух ZIF-разъёмах. Затем можно безопасно вынуть шлейф.
Обязательно поднимайте петлю защёлки, а не сам разъёмную гнездовую часть.
Шаг 4

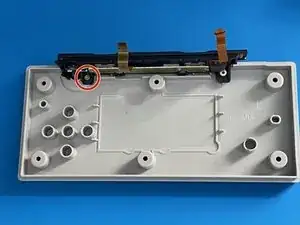

Используйте крестовую отвертку Phillips №000, чтобы выкрутить один винт 3.0 мм, удерживающий зарядный контакт на задней пластине.

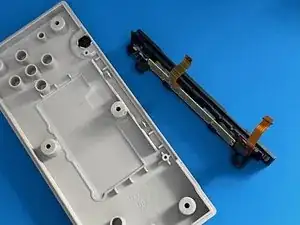

Снимите зарядный контакт.
Шаг 5

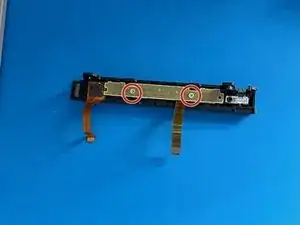

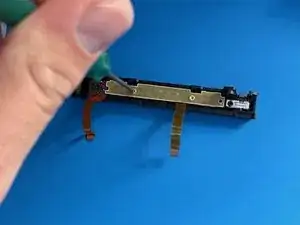

Используйте отвертку Phillips №000, чтобы выкрутить два винта 3.0 мм с печатной платы контакта.

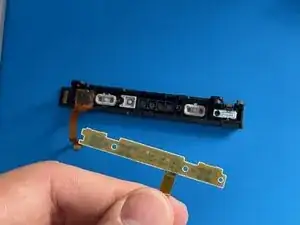

Снимите плату зарядного контакта.
Шаг 6

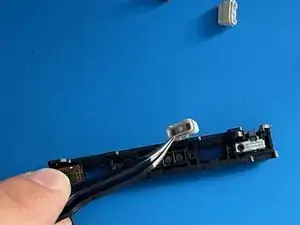

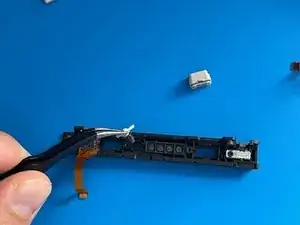

С помощью пинцета снимите кнопки SL и SR.
Аналогично снимите кнопку синхронизации между ними.
Заключение
Надеемся, вам понравится ваш новый и улучшенный зарядный контакт для контроллера Nintendo Switch NES.
Чтобы собрать устройство обратно, следуйте этому руководству в обратном порядке.
