Замена материнской платы Sega CD/платы питания переменного тока

С помощью отвертки с крестообразным шлицем выкрутите шесть винтов с нижней части консоли.

Шесть винтов отмечены.

Снимите два винта, крепящие разъем Genesis к остальной части консоли.

Два винта показаны на схеме.

Сдвиньте защелку влево, чтобы разделить половины корпуса консоли.

Поднимите с левой стороны, чтобы снять верхнюю часть корпуса.

С помощью лопатки подденьте крышку крепления Genesis.

Поднимите верхнюю часть корпуса, чтобы снять крышку.

Снимите панель лицевой части, потянув её вверх, затем наружу.

Снимите металлическую пластину, выкрутив три винта крестовой отверткой, затем поднимите пластину.

Три винта показаны на схеме.

Снимите два винта с пластиковой планки.

Два винта показаны на фото.

Для снятия лотка CD

Выкрутите четыре винта крестовой отверткой.

Аккуратно отсоедините провод, подключённый к оптическому считывателю.

Выкрутите четыре винта на нижней стороне лотка CD маленькой крестовой отверткой.

Четыре винта выделены на схеме.

К четырём винтам под платой прикреплены пружины, поэтому будьте осторожны, чтобы не потерять их при выкручивании винтов.

Аккуратно снимите лоток CD с печатной платы.

Снимите два бронзовых винта с металлической пластины среднеразмерной крестовой отверткой.

Винты отмечены на схеме.

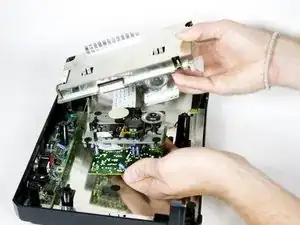

Аккуратно поднимите металлическую пластину, чтобы открыть доступ к материнской плате.

Через металлическую пластину проходит проводная полоска, припаянная к материнской плате и плате питания. Пластину нельзя полностью снять. НЕ тяните пластину вверх с усилием. Все ленточные кабели можно безопасно отсоединить, просто вытянув их из разъемов.

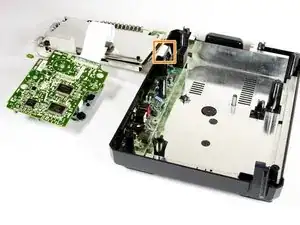

Осторожно снимите металлическую пластину, материнскую плату и плату привода CD. Затем переверните каждую деталь, как показано на фото.

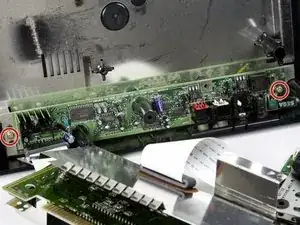

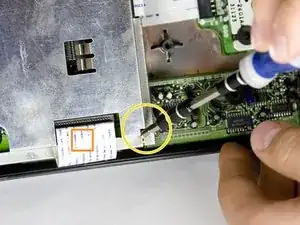

Выкрутите два винта блока питания среднеразмерной крестовой отверткой.

Два винта отмечены на схеме.

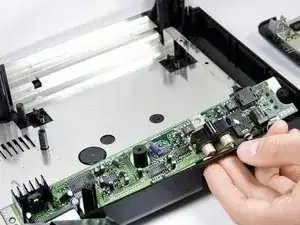

Снимите блок питания с консоли, поднимая его вверх.

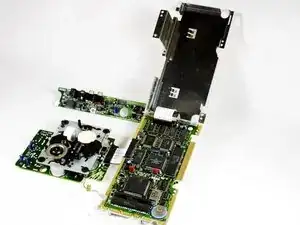

Так выглядит модуль материнской платы после его снятия.
